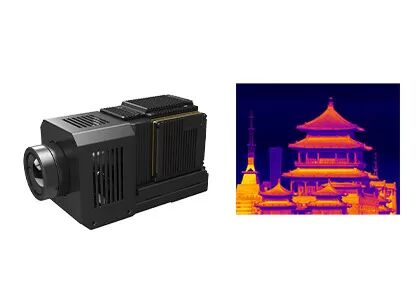

Модуль 1280x1024 12μm термического изображения MWIR MCT ультракрасный

  • MWIR MCT Infrared Thermal Imaging Module 1280x1024 12μm
Место происхождения Провинция Ухань, Хубэй, Китай
Фирменное наименование GST
Сертификация ISO9001:2015; RoHS; Reach
Номер модели GAVIN1212
Количество мин заказа 1 часть
Цена Negotiable
Условия оплаты L/C, T/T

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Тип Модуль камеры MWIR Детектор инфракрасн Охлаженный детектор
Разрешение 1280x1024 / 12μm NETD ≤20mK
Спектральный ряд 3.7~4.8μm MW Размер 165x86x107mm
Высокий свет

Модуль термического изображения MCT ультракрасный

,

ультракрасный модуль термического изображения 1280x1024

,

Модуль MWIR ультракрасный термальный
Оставьте сообщение
Характер продукции
Ядр камеры GST GAVIN1212 ультракрасное



Высокий модуль термического изображения разрешения 1280x1024/12μm MWIR MCT с алгоритмом обработки изображений



Характер продукции



GAVIN1212 охлаженный средний модуль термического изображения волны развитый глобальной сенсорной техникой (GST). Оно состоит из детектора инфракрасн HgCdTe MWIR разрешения µm 1280x1024@12 высокого с cryocooler RS058F, электроника оборудования и различные алгоритмы обработки изображений также врезаны уже для того чтобы представить острые и ясные термальные изображения.



Алгоритмы обработки изображений включая основную коррекцию не-единообразия (NUC), управление автоматическ-увеличения (AGC), умное повышение деталей (IDE), etc. GAVIN1212 могут вывести наружу изображения высокого определения megapixels ультракрасные через свой интерфейс HDMI цифровой видео-. С интерфейсом cameralink промышленного стандарта, ультракрасные камера или системный интегратор могут конструировать или интегрировать их собственную полную камеру легко основанную на модуле термического изображения GAVIN1212.



Основные особенности



- Отвечайте потребностямы долгосрочного обнаружения

- Высокая чувствительность, NETD≤20mK

- Широкая область видимости, разрешение до 1280x1024

- Легкая интеграция в систему

- Интерфейс DVP/Cameralink, выход изображения RAW/YUV

- Разнообразие непрерывные оптически объективы с переменным фокусным расстоянием доступны



Технические характеристики изделия



Модель GAVIN1212
Представление детектора инфракрасн
Разрешение 1280x1024
Тангаж пиксела 12μm
Cryocooler RS058F
Спектральный ряд 3.7μm~4.8μm MW
Время остывания (20°C) ≤8min
NETD (20°C) ≤20mK
Обработка изображений
Частота кадров 50Hz/100Hz
Затемнять режим Линейный/гистограмма/смешанный
Сигнал цифров ×1/×2/×4
Направление изображения Горизонтально/вертикально/раскосно сальто
Алгоритм изображения NUC/AGC/IDE
Электрическая спецификация
Стандартный внешний интерфейс J30JZ 25pin; Интерфейс выхода HDMI особенный
Сетноое-аналогов видео /
Видео цифров HDMI вывело наружу: YUV
Cameralink вывело наружу: 16bit RAW/YUV
Внешняя синхронизация Синхронизация рамки внешняя: Уровень RS422
Сообщение RS422, 115200bps
Электропитание 24V±1V
Стабилизированный расход энергии 16W
Размер (mm) 165x86x107
Вес ≤1600g
Температура деятельности -40°C | +60°C
Величина вибрации Вибрация: GJB Корабл-установило высокоскоростной переход
Удар: волна Полу-синуса, 40g 11 госпожа, 3 направление оси 6 3 раза по каждому
Оптически объектив
Опционный объектив Непрерывный сигнал: 37.5~750mm/F4
Фиксированный сигнал: 19mm/F2; 40mm/F2; 240mm/F2



Промышленные применения



Термальный ультракрасный модуль камеры GAVIN1212 широко использован много зон как системы дистанционного контроля, система повышения зрения полета, полезная нагрузка etc Мульти-датчика.



Модуль 1280x1024 12μm термического изображения MWIR MCT ультракрасный 0



Наши преимущества



Модуль 1280x1024 12μm термического изображения MWIR MCT ультракрасный 1



Ч.З.В.



1. Что NETD?

NETD ссылается «разница в эквивалентной температуры шума». Измерение для как хорошо детектор термического изображения может различить между очень небольшими разницами в радиации тепла в изображении. NETD типично выражается в milli-Кельвине (mK). Обычно ниже диаграмма NETD, более высоко термальная чувствительность показывает.



2. Что SWaP3?

SWaP3 ссылается для определения размера, вес, сила, представление и цена. Оно показывает тенденцию технологии ультракрасной индустрии.



3. Что DRI?

DRI обычно ссылается расстояние обнаружения, опознавания и идентификации системы термического изображения. Критический параметр для того чтобы судить представление системы термического изображения.
