1280x1024 12μm 18mK охлажденный инфракрасный детектор

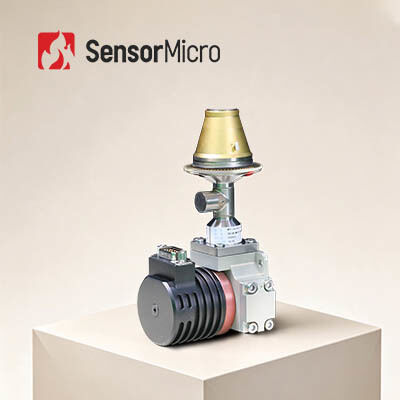

  • 1280x1024 12μm 18mK Cooled Infrared Detector Integrated Dewar Cooler Assembly MWIR Detector
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели C1212M
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Разрешение 1280x1024/12 мкм NETD 18мК(Ф2/Ф4)
Спектральный диапазон МВт 3,7~4,8 мкм Макс. Частота кадров 100 Гц
Выделить

HgCdTe охладило детекторы инфракрасн

,

1280x1024 охладило детекторы инфракрасн

,

GST охладило детекторы инфракрасн
Оставьте сообщение
Характер продукции
Обзор продукта

Охлаждаемый MWIR детектор HgCdTe 1280×1024 с шагом пикселя 12 мкм в составе интегрированного криогенного модуля

Интегрированный криогенный модуль C1212M обеспечивает высокоразрешающее обнаружение на больших расстояниях в компактном корпусе с низким энергопотреблением. Основанный на технологии охлаждаемых инфракрасных детекторов HgCdTe (MCT), он обеспечивает исключительную чувствительность для самых требовательных приложений тепловизионной съемки.

Размером 149 × 58,5 × 71 мм и весом менее 600 г, C1212M разработан для сложных сценариев развертывания. Его компактные размеры и низкое энергопотребление делают его идеальным выбором для портативных тепловизоров, полезных нагрузок и других систем, требующих превосходной производительности и высокого разрешения в решении с низким SWaP (размер, вес и энергопотребление).

Основные характеристики
Мегапиксельное разрешение, чувствительное обнаружение
  • Мегапиксельное разрешение 1280 × 1024 для широкого поля зрения
  • Стандартный размер пикселя, обеспечивающий высокое пространственное разрешение и большой диапазон обнаружения
Четкое качество изображения
  • Отличная однородность изображения с эффективной частотой пикселей ≥ 99,5%
  • Высокая чувствительность для точного обнаружения целей
Высокая универсальность, надежные поставки
  • Настраиваемый F-число
  • Стабильное качество в массовом производстве
Технические характеристики продукта
Модель C1212M
Чувствительный материал MCT
Разрешение 1280 × 1024
Размер пикселя 12 мкм
Спектральный диапазон 3,7 мкм ± 0,2 мкм ~ 4,8 мкм ± 0,2 мкм
Режим работы Снимок; Режимы интеграции ITR/IWR; Режим окон; Анти-блик
Емкость заряда 6,75 Me⁻ / 4,8 Me⁻ (ITR); 5,25 Me⁻ / 3,3 Me⁻ (IWR)
Динамический диапазон Режим ITR ≥ 80 дБ; Режим IWR ≥ 76 дБ
Выходной канал 4 или 8 каналов; до 20 МГц на выход
Макс. частота кадров 100 Гц
Типичный NETD 18 мК (F2/F4)
Эффективная частота пикселей ≥ 99,5%
Неоднородность отклика ≤ 8%
Конфигурируемый криокулер RS058F LS734
Тип криокулера Ротационный криокулер Стирлинга Линейный криокулер Стирлинга
Стабильное энергопотребление (23℃) ≤ 7 Вт ≤ 10 Вт
Макс. энергопотребление (71℃) ≤ 17 Вт ≤ 45 Вт
Источник питания 24 В постоянного тока 24 В постоянного тока
Время охлаждения (23℃) ≤ 6 мин ≤ 4 мин
Максимальный размер (мм) 149 × 58,5 × 71 Компрессор Φ46 × 122; Dewar Φ55 × 119
Вес (г) ≤ 600 ≤ 1200
Рабочая температура -45℃ ~ +71℃
Промышленные применения

MWIR криогенно охлаждаемый инфракрасный детектор C1212M широко используется во многих областях, включая неразрушающий контроль (NDT), мониторинг окружающей среды, наблюдение на больших расстояниях и научные исследования.

Наши преимущества

Широкий спектр форматов продукции, включая инфракрасные детекторы, ядра камер и модули, для удовлетворения разнообразных требований к интеграции.

Богатое разнообразие продукции

Множество разрешений массива, размеров пикселей, волновых диапазонов и вариантов объективов обеспечивают большую гибкость для различных приложений.

Выдающаяся производительность

Четкое изображение, компактный размер, низкое энергопотребление, высокая чувствительность и высокая надежность — разработаны для работы в широком диапазоне экологических условий.

Простая интеграция

Множество вариантов интерфейса делают интеграцию простой и обеспечивают быструю разработку для различных областей применения.

Часто задаваемые вопросы
1. В чем разница между режимами слабого освещения, активного ИК и тепловизионной съемки?

Съемка при слабом освещении требует естественного света и преобразует слабое изображение естественного света в усиленное электронное изображение с помощью усилителя изображения. Активное ИК активно излучает инфракрасный свет и полагается на инфракрасный луч, отраженный целью, что приводит к очень плохой скрытности. Тепловизионная съемка не требует света вообще — это пассивная инфракрасная технология ночного видения, которая обнаруживает различия в инфракрасном излучении между целями и сценой, или между различными частями объекта. Она не зависит от изменений условий окружающего освещения и работает ночью или даже в тумане, дожде и других суровых условиях.

2. Можно ли заблокировать тепловизионную съемку?

В большинстве случаев нельзя. Однако инфракрасные лучи не могут проникать сквозь стены, а стекло может блокировать ИК-излучение. Поэтому, если вы не хотите быть обнаруженным, вы можете спрятаться за стеклом или стенами, чтобы заблокировать тепловизионную съемку.
