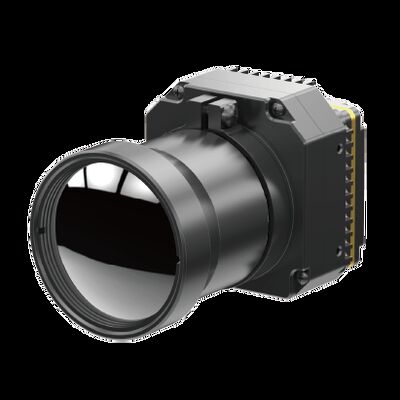

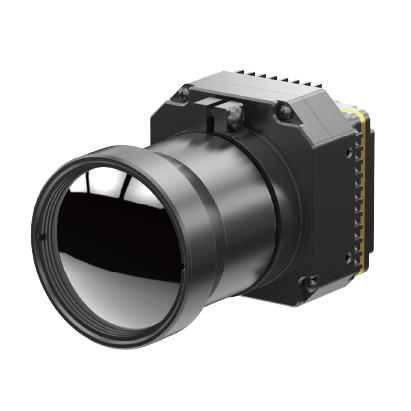

Модуль термоизоляции VOx высокой четкости для промышленной термографии

Высокопроизводительный неохлаждаемый тепловизионный модуль VOx для промышленной термографии

PLUG1212R - один из неохлаждаемых инфракрасных камерных модулей серии PLUG-R, разработанный SensorMicro. Он основан на неохлаждаемом инфракрасном детекторе 1280x1024/12μm с профессиональной схемой обработки сигналов и платформой обработки изображений, полностью преобразует инфракрасное излучение цели в данные о температуре. Доступно измерение температуры, и диапазон температур может быть настроен, что соответствует конкретным требованиям промышленной термографии.

Неохлаждаемый HD LWIR тепловизионный модуль 1280x1024/12μm VOx предлагает широкий диапазон измерения температуры, обеспечивая разнообразные применения в таких областях, как промышленный контроль, наблюдение и безопасность. С диапазоном температур, охватывающим как отрицательные температуры (-20℃), так и высокотемпературные среды (до 550), этот модуль соответствует требованиям различных сценариев тепловизионной съемки.

- Шаг пикселя: 12μm

- Разрешение: 1280x1024

- Спектральный диапазон: 8μm -14μm

- Высокая чувствительность: NETD<30mK

- Диапазон температур: -20℃~150℃, 100℃~550℃

- Точность температуры: ±2℃ или ±2%

- Высокая надежность и сильная адаптивность к окружающей среде.

Инфракрасный модуль PLU1212R широко используется в энергетике, машиностроении, инспекции зданий, металлургии, нефтехимии и т. д.

1. Как работает инфракрасный детектор?

Инфракрасные детекторы работают путем обнаружения электромагнитного излучения в инфракрасном диапазоне. Точный механизм обнаружения зависит от типа инфракрасного детектора.

Тепловые детекторы работают путем измерения изменения температуры, вызванного поглощением инфракрасного излучения. Например, микроболометры состоят из матрицы крошечных резистивных элементов, чувствительных к теплу. Когда инфракрасное излучение поглощается детектором, это вызывает повышение температуры резистивного элемента, что приводит к изменению электрического сопротивления, которое можно обнаружить и преобразовать в изображение.

Фотонные детекторы, с другой стороны, работают путем преобразования фотонов из инфракрасного излучения в электрические сигналы. Два распространенных типа фотонных детекторов - это фотогальванические детекторы и фотопроводники. Фотогальванические детекторы генерируют напряжение при поглощении инфракрасных фотонов, в то время как фотопроводники увеличивают свою проводимость при поглощении фотонов.

Инфракрасные детекторы также могут использовать другие механизмы обнаружения, такие как пироэлектричество, когда изменения температуры вызывают заряд в материале, или термоэлектрические эффекты, когда разница температур между двумя материалами генерирует напряжение.

Выходной сигнал от инфракрасного детектора может быть обработан и отображен в виде изображения, которое может использоваться для различных целей, таких как тепловизионная съемка в медицинских или промышленных приложениях, дистанционное зондирование окружающей среды и тепловое сканирование в системах безопасности.
