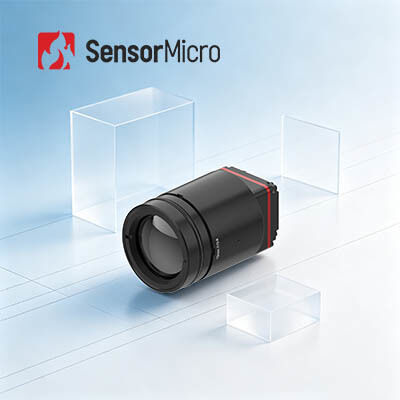

Неохлаждаемый тепловизионный модуль LWIR с разрешением 1280x1024, шагом пикселя 8 мкм и NETD ≤30 мК

  • LWIR Uncooled 1280x1024 Resolution Thermal Imaging Module with 8μm Pixel Pitch and ≤30mK NETD
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели iTL1208
Количество мин заказа 1 ЧАСТЬ
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Разрешение 1280x1024 Потребляемая мощность 1 Вт
Спектральный диапазон 8~14 мкм Шаг пикселя 8 мкм
NETD ≤30мК Частота кадров 25 Гц/30 Гц
Выделить

модуль термического изображения объектива 25mm

,

На открытом воздухе модуль 640x512 термического изображения

,

Ядр LWIR Uncooled термальное
Оставьте сообщение
Характер продукции
Неохлаждаемый тепловизионный модуль LWIR 1280x1024/8 мкм
Обзор продукта
iTL1208 — это неохлаждаемая инфракрасная камера с разрешением 8 мкм, предназначенная для современного миниатюрного оптоэлектронного терминального оборудования. Благодаря лучшим в отрасли показателям SWaP (размер, вес и мощность), он весит всего 35,7 грамма и имеет размеры 22,6×22,6×34,5 мм с соответствующим объективом 12 мм. Модуль обеспечивает лучшее в своем классе тепловидение высокой четкости с разрешением 1280×1024 и сверхнизкой тепловой чувствительностью 30 мК. Оснащенный богатым стандартным периферийным интерфейсом и дополнительными настраиваемыми линзами, он поддерживает быструю системную интеграцию и простую настройку параметров. Широко применяемый в области общественной безопасности, промышленного обнаружения и портативных мобильных терминалов, он обеспечивает стабильную и надежную поддержку формирования инфракрасных изображений при итерации и модернизации терминального оборудования.
Основные характеристики
  • Чрезвычайно легкий дизайн- Компактные размеры 22,6×22,6×34,5 мм и вес 35,7 г (включая объектив 12 мм); один из самых высоких уровней интеграции в своем классе
  • Высокая чувствительность, точное обнаружение- Сверхмалый размер пикселей 8 мкм и разрешение 1280×1024, обеспечивающий высокую детализацию и четкость изображения; типичное значение NETD ≤ 30 мК, что позволяет надежно обнаруживать незначительные различия температур
  • Упрощенная разработка, быстрая интеграция- Доступно несколько вариантов оптических линз для удовлетворения разнообразных требований применения; поддерживает интерфейс вывода изображений MIPI CSI; Вывод данных изображения RAW и YUV с управлением через последовательный порт/I2C
Технические характеристики продукта
Модель iTL1208
Индикаторы ИК-детекторов Чувствительный материал: VOx
Разрешение: 1280×1024
Размер пикселя: 8 мкм
Спектральный отклик: 8 мкм ~ 14 мкм
Типичный NETD: ≤30 мК
Обработка изображений Частота цифровых кадров: 25/30 Гц
Время запуска: ≤6 с
Цифровое видео: RAW/YUV
Алгоритм изображения: NUC/3DNR/DNS/DRC/EE
Отображение изображения: 10 типов (белое горячее/лава/железно-красное/горячее железо/медицинское/арктическое/Радуга 1/Радуга 2/оттенок/черное горячее)
Программное обеспечение для ПК Программное обеспечение для ПК: управление модулем и отображение видео
Электрический Стандартный внешний интерфейс: 34-контактный разъем_Интерфейс: BP04SD-34-0065-R0
Интерфейс связи: TTL-232/I2C
Цифровой видеоинтерфейс: MIPI-CSI
Напряжение питания: 4,5-5,5 В
Типичное энергопотребление: 1 Вт
Механический Размер (включая объектив): Различные конфигурации с объективами 5 мм, 10 мм, 12 мм, 17 мм, 25 мм и 35 мм.
Вес (включая объектив): варьируется от 35,7 ± 2 г (объектив 12 мм) до 110 ± 5,5 г (объектив 35 мм).
Экологическая адаптивность Рабочая температура: -40℃~+70℃
Температура хранения: -45℃~+85℃
Влажность: 5–95 %, без конденсации.
Вибрация: 5,35 г, случайная вибрация, 3-осевая.
Удар: полусинусоидальная волна, 40 г/11 мс, направление удара по оси X, 3 раза.
Сертификация: ROHS2.0/REACH
Оптическая линза Атермальный объектив с фиксированным фокусом: 5/10/12/17/25/35 мм
Промышленное применение
Термография, мониторинг безопасности, полезная нагрузка БПЛА, роботы, интеллектуальное оборудование, ADAS, пожаротушение и спасение
О СенсорМикро
SensorMicro — ведущий мировой производитель и поставщик услуг инфракрасных детекторов. Мы поставляем клиентам по всему миру высокопроизводительные неохлаждаемые и охлаждаемые тепловизионные детекторы и делимся своим профессиональным опытом применения. Мы поставляем современные инфракрасные детекторы, ядра камер и модули универсальных форматов и диапазонов волн. Наши продукты, разработанные для обеспечения четкости, чувствительности и эффективности, легко интегрируются в разнообразные системы, открывая возможности приложений следующего поколения для обработки изображений и датчиков в различных отраслях.
Часто задаваемые вопросы
Что такое инфракрасная камера?
Инфракрасные тепловизионные системы используют инфракрасные детекторы для обнаружения инфракрасного излучения и преобразования его в электрические сигналы, которые затем усиливаются и обрабатываются в отображаемые изображения.
Основной принцип инфракрасной камеры
Технология тепловидения представляет собой пассивную бесконтактную технологию обнаружения и распознавания с двумя основными функциями:
  • Термография: бесконтактное измерение температуры и обнаружение неисправностей
  • Ночное видение: легко обнаруживать и идентифицировать цели в полной темноте
