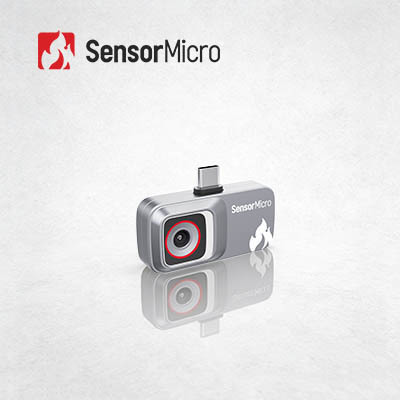

Модуль тепловизионной камеры 256x192 12 мкм с разъемом для мобильных устройств
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | iMC212 |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Спектральный диапазон | 8~14 мкм | NETD | ≤50mK |
|---|---|---|---|
| Разрешение | 256x192 | Шаг пикселя | 12 мкм |
| Диапазон температур | -20℃~+550℃ | Частота кадров | 25 Гц |
| Выделить | Миниатюрный модуль камеры термического изображения,Модуль камеры термического изображения FPA,Термальное ядр 17uM камеры |
||
Характер продукции
Обзор продукта
Миниатюрный модуль инфракрасной камеры iMC212 интегрирует инфракрасный детектор с разрешением 256×192 / 12 мкм с базовой схемой обработки изображений для быстрого получения тепловых изображений целевой области и распределения тепла в ней.
Тепловизионная камера iMC212 разработана для применений, требующих оптимизированного размера, веса, энергопотребления и стоимости (SWaP-C). В сочетании со специальным приложением она напрямую выводит изображения и матрицы температур без необходимости калибровки температуры, что упрощает разработку. Этот ультракомпактный модуль является экономичным решением с низким энергопотреблением. Оснащенный универсальными интерфейсами управления, он упрощает интеграцию и разработку, снижая технический барьер для интеграторов, внедряющих технологию инфракрасной тепловизионной съемки.
Основные особенности
Портативность и экономичность
- Оснащен разработанным собственными силами инфракрасным детектором 120×90 / 12 мкм, что обеспечивает значительные преимущества в стоимости
- Ультракомпактный дизайн, идеально подходит для мобильных и портативных устройств
Надежная конструкция, стабильная производительность
- В сочетании со специальным приложением напрямую выводит тепловые изображения и матрицы температур, обеспечивая превосходную универсальность
- Заключен в конструкционные компоненты для повышения надежности и полноты
Стандартные интерфейсы, простая разработка
- Предоставляет стандартный, широко совместимый интерфейс цифрового видеовыхода USB 2.0
- Заводская калибровка данных о температуре — никаких дополнительных усилий по разработке не требуется
Технические характеристики продукта
| Модель | iMC212 |
|---|---|
| Разрешение | 256×192 |
| Размер пикселя | 12 мкм |
| Спектральный диапазон | 8~14 мкм |
| NETD | ≤50 мК |
| Выходные данные | 14-битные необработанные |
| Частота кадров | 25 Гц |
| Режим фокусировки | Фиксированный фокус |
| Объектив (HFOV/FL) | 56° / 3,2 мм |
| Интерфейс цифрового видео | USB 2.0 |
| Рабочее напряжение | 5 В ± 0,5 В |
| Типичное энергопотребление | 300 мВт |
| Диапазон измерения температуры | -20°C ~ +550°C (-20°C ~ +150°C | +100°C ~ 550°C) |
| Точность измерения температуры | Больше из ±2°C / ±2% |
| Рабочая температура | -20°C ~ +60°C |
| Влажность | 5% ~ 85% |
| Температура хранения | -45°C ~ +85°C |
| Сертификация | CE, FCC, RoHS |
Промышленные применения
Инфракрасная тепловизионная камера iMC212 широко используется во многих областях, включая термографию, интеллектуальное оборудование, умные здания, умные дома и AIoT.
Наши обязательства по обслуживанию
Предпродажное обслуживание
- Анализ требований
- Оценка сценариев
- Выбор продукта
- Индивидуальные решения
Внедрение
- Быстрая доставка
- Интеграция и тестирование системы
- Техническое обучение
- Руководство по применению
Послепродажное обслуживание
- Удаленная диагностика
- Гарантийное обслуживание
- Обновления прошивки
- Техническое обслуживание
Часто задаваемые вопросы
1. Тепловое изображение против визуального изображения
Видимый свет — это электромагнитная волна, которую могут видеть люди. Его длина волны обычно находится в диапазоне от 360–400 нм до 760–830 нм. Эта часть электромагнитного спектра также называется видимым спектром, с диапазоном частот примерно от 830–750 ТГц до 395–360 ТГц.
Инфракрасное излучение — это электромагнитная волна с длиной волны между микроволнами и видимым светом — от 760 нанометров (нм) до 1 миллиметра (мм). Это невидимый свет с длиной волны длиннее красного света, с частотами примерно в диапазоне от 430 ТГц до 300 ГГц.
2. Детекторы для тепловизионной съемки против визуальной съемки
Для основных детекторов устройств визуализации устройства видимого света используют детекторы CCD и CMOS, в то время как тепловизионная съемка использует охлаждаемые и неохлаждаемые детекторы. Основное отличие заключается в том, что датчики CCD/CMOS видимого света воспринимают световые волны в видимом диапазоне, тогда как детекторы тепловизионной съемки воспринимают тепловое излучение в инфракрасном диапазоне. Детекторы инфракрасной тепловизионной съемки делятся на множество типов в зависимости от различных производственных процессов и упаковочных материалов. В широком смысле детекторы инфракрасной тепловизионной съемки дороже, чем CCD видимого света.
