Uncooled модуль камеры слежения восходящего потока теплого воздуха LWIR 256x192/12μM
| Место происхождения | Ухань, провинция Хубэй, Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | iLC212 |
| Количество мин заказа | 1 часть |
| Цена | negotiable |
| Условия оплаты | Л/К, Т/Т |
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Разрешение | 256x192 | Масса | 8.9g±0.5g (включая объектив 3.2mm) |
|---|---|---|---|
| Спектральный диапазон | 8~14μm | Шаг пикселя | 12 мкм |
| NETD | ≤65mK | Частота кадров | 25Hz/30Hz |
| Выделить | Термальный модуль камеры слежения 12UM,термальный модуль камеры слежения 256x192,Uncooled модуль камеры Lwir |
||
Характер продукции

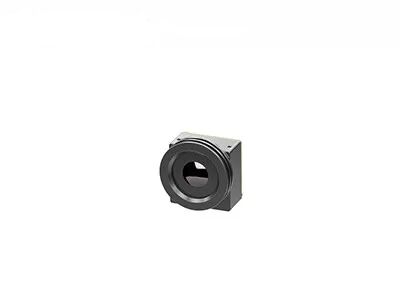

iLC212 Модуль тепловизионной визуализации
Неохлаждаемый LWIR 256x192 / 12μm модуль тепловизионной камеры для систем безопасности
Описание продукта
Неохлаждаемый ИК-модуль iLC212, также известный как неохлаждаемый тепловой модуль, имеет радиометрические возможности и функцию бесконтактного измерения температуры. Он включает в себя исключительно компактный ИК-детектор в корпусе WLP (wafer level package) размером 256x192 / 12μm, который улавливает длинноволновой инфракрасный (LWIR) спектр в диапазоне от 8 до 14μm.
Благодаря полностью оптимизированной SWaP-C, тепловизионный модуль iLC212 имеет низкое разрешение, малый размер, низкое энергопотребление и очень низкую цену. Таким образом, в области безопасности и мониторинга он очень подходит для измерения и мониторинга температуры на широком угле и в ближнем диапазоне.
Основные характеристики
- Полностью оптимизированные приложения SWaP-C
- Подходит для различных инфракрасных продуктов
- Широкий спектр применений тепловизионной визуализации
- Низкое энергопотребление
Технические характеристики продукта
| Модель | iLC212 |
| Производительность ИК-детектора | |
| Материал | Неохлаждаемый оксид ванадия |
| Разрешение | 256×192 |
| Размер пикселя | 12μm |
| Спектральная чувствительность | 8μm ~14μm |
| NETD | ≤65mK@F1.0@25℃@50Hz |
| Обработка изображений | |
| Цифровое видео | RAW/YUV/BT656; Поддержка передачи видео по USB2.0; Линия параметров поддержки измерения температуры |
| Частота кадров | 25Hz/30Hz |
| Отображение изображения | Черно-горячее/бело-горячее/псевдоцвет |
| Алгоритм обработки изображений | Коррекция неоднородности (NUC) 3D шумоподавление изображения (3DNR) 2D шумоподавление (DNS) Сжатие динамического диапазона (DRC) EE улучшение |
| Время запуска | ≤3s |
| Измерение температуры | |
| Диапазон рабочих температур | -10℃~+50℃ |
| Диапазон измерения температуры | -20℃~+150℃, поддержка расширения диапазона измерения температуры и настройки |
| Точность измерения температуры | ±3℃/±3% (берется большее значение) @23℃±5℃; расстояние измерения температуры 1,5 м |
| Измерение температуры по областям | Поддержка измерения температуры в любой области, вывод максимального, минимального и среднего значения по области |
| SDK | Версия для Windows / Linux, анализ видеопотока и преобразование серого цвета в температуру |
| Электрический интерфейс | |
| Внешний интерфейс | 30pin_HRS разъем Вход питания Цифровое видео RS232-TTL/USB2.0 GPIO и т.д. |
| Связь | RS232-TTL/USB2.0 |
| Компонент расширения | Плата VPC |
| Программное обеспечение для ПК | |
| Программное обеспечение ICC | Управление модулем и отображение видео |
| Система питания | |
| Источник питания | DC 3.3V±0.1V |
| Рассеиваемая мощность | Стабильное состояние: 0,70 Вт/3,3 В @23±3℃ |
| Физические свойства | |
| Разъемы | Модель внешнего разъема: DF40C-30DP-0.4V (51), (HRS-Male) Модель ответного разъема: DF40C (2.0)-30DS-0.4V (51), (HRS-Female) |
| Размер | 21 мм×21 мм×12,8 мм (включая объектив 3,2 мм) |
| Вес | 8,9 г±0,5 г (включая объектив 3,2 мм) |
| Адаптивность к окружающей среде | |
| Рабочая температура | -40℃～+70℃ |
| Температура хранения | -45℃～+85℃ |
| Влажность | 5%~95%, без конденсации |
| Ударопрочность и виброустойчивость | Удар: полусинусоида, 40g/11ms, 3-оси, 6-направлений Вибрация: 5,35grms, 3 оси |
| Сертификация | ROHS2.0/REACH |
| Объектив | |
| Дополнительный объектив | 3,2 мм/F1,1, HFOV: 55,6±2,8°; Покрытие: AR |
Промышленные применения
Тепловизионный модуль iLC212 применяется в области безопасности и мониторинга, он подходит для интеграции в скрытые камеры, цифровые камеры, купольные камеры, корпусные камеры и т.д.
Наши преимущества
Часто задаваемые вопросы
1. Что такое инфракрасное излучение?
Когда речь идет об инфракрасной тепловизионной визуализации, первое, о чем следует подумать, это инфракрасное излучение (ИК). Длина волны энергии инфракрасного излучения начинается примерно с 700 нм и простирается примерно до 1 мм. Все объекты излучают определенное количество тепла в виде инфракрасного излучения, которое невидимо для нас, потому что во всем электромагнитном спектре невооруженным глазом можно увидеть только «видимый свет».
2. Как работает инфракрасный тепловизор?
Основным компонентом инфракрасного оборудования является инфракрасный тепловой детектор, который может чувствительно обнаруживать небольшую разницу температур окружающих объектов. Затем он собирает эту информацию об излучении от объекта и выводит информацию о температуре для визуализации, которая основана на информации о разнице температур. Чем горячее объект, тем больше инфракрасного излучения он производит. Если интенсивность слишком высока, вы можете почувствовать это как тепло.
