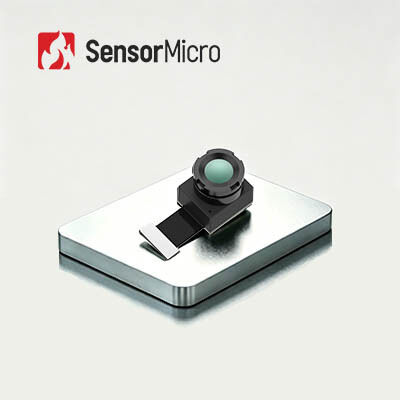

OEM Небольшие размеры неохлаждаемый LWIR тепловое изобразительное ядро с разрешением 256x192 и 12μm пикселя пичфокус свободный дизайн
| Место происхождения | Ухань, провинция Хубэй, Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | ТИМО212 |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Разрешение | 256x192 | Шаг пикселя | 12 мкм |
|---|---|---|---|
| Спектральный диапазон | 8~14 мкм | Диапазон измерения температуры | -20℃~+550℃ |
| Частота кадров | Термография: 25 Гц, визуализация: 50 Гц | Режим фокусировки | Фокус бесплатно |
| Выделить | Uncooled ядр термического изображения LWIR,Ядр термического изображения OEM LWIR,небольшое термальное ядр камеры 12um |
||
Характер продукции
Ядро 256x192/12μm термического изображения LWIR небольшого размера OEM неохлаждаемое
Легкий неохлаждаемый тепловизионный сердечник LWIR
Неохлаждаемый модуль ИК-изображения TIMO212 является частью семейства модулей инфракрасных камер TIMO, разработанного SensorMicro. Он оснащен исключительно маленьким инфракрасным детектором уровня пластин (WLP) размером 256x192/12 мкм, который охватывает длинные волны от 8 до 14 микрон.
Благодаря технологии WLP модуль тепловизионной ИК-камеры TIMO212 имеет супермикроструктуру, сверхнизкие затраты, обеспечивая при этом большую чувствительность и превосходное качество изображения по доступной цене, что позволяет клиентам выбирать наиболее подходящий тип в соответствии со своими требованиями.
Благодаря своей полностью оптимизированной структуре ядро тепловизионной камеры TIMO212 широко используется в приложениях инфракрасного тепловидения, таких как термография, предотвращение эпидемий, интеллектуальное оборудование и AIoT.
Основные характеристики
- Ультраминиатюрный модуль с максимальной оптимизацией SWaP-C
- Детектор уровня пластины + оптика уровня пластины + микроэлектромагнитный затвор клапана
- Самый маленький инфракрасный тепловизионный модуль, обеспечивающий базовые функции тепловидения с максимальной экономической эффективностью.
- Компактный размер, легкий вес и низкое энергопотребление идеально подходят для интеграции в миниатюрные устройства.
- Гибкие оптические возможности, точное измерение температуры
- Доступно несколько вариантов объективов, включая широкоугольный и телеобъектив, для удовлетворения разнообразных потребностей приложений.
- Высокоточное измерение температуры с точностью до ±2°С; поддерживает как региональный, так и полнокадровый мониторинг температуры
- Простая интеграция, быстрая разработка
- Поддерживает интерфейс изображения DVP, совместимый с различными встроенными платформами.
- Соответствует экологическим стандартам RoHS 2.0.
Технические характеристики продукта
| Модель | ТИМО212 |
|---|---|
| Разрешение | 256×192 |
| Размер пикселя | 12 мкм |
| Спектральный отклик | 8-14 мкм |
| Режим фокусировки | Фокус бесплатно |
| Объектив (HFOV/FL) | 17,5°/10 мм | 25°/7 мм | 56°/3,2 мм | 90°/2,1 мм |
| Вес (г) | 5,1±0,4 | 4,4±0,4 | 2±0,2 | 4,8±0,4 |
| Размер (мм, без ФПК) | 16×14×18 | 16×14×14,6 | 14×12×9,8 | 16×14×15,6 |
| Количество PIN-кодов | 40ПИН |
| Выходные данные | 14-битный необработанный |
| Частота кадров | Термография: 25 Гц, визуализация: 50 Гц |
| Диапазон измерения температуры | -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃) |
| Точность измерения температуры | Больше ±2℃/±2% |
| Рабочая температура | -20℃~+60℃ |
| Влажность | 5%~85% |
| Температура хранения | -45℃~+85℃ |
| Сертификация | RoHS 2.0 / Охват |
Промышленное применение
Ядро тепловизионной камеры TIMO212 широко используется во многих областях, таких как термография, интеллектуальное оборудование, умное здание, умный дом и AIoT.
Наши ИК-продукты
Часто задаваемые вопросы
Что такое инфракрасное излучение?
Говоря об инфракрасном тепловидении, в первую очередь следует учитывать инфракрасное излучение (ИК). Длина волны энергии инфракрасного излучения начинается примерно с 700 нм и достигает примерно 1 мм. Все объекты излучают определенное количество тепла в виде инфракрасного излучения, которое для нас невидимо, поскольку во всем электромагнитном спектре невооруженный глаз может видеть только «видимый свет».
Как работает инфракрасный тепловизор?
Основным компонентом инфракрасного оборудования является инфракрасный тепловой детектор, который может чувствительно обнаруживать малейшие различия температур окружающих объектов. Он собирает информацию о радиации от объектов и выводит информацию о температуре для визуализации на основе данных о разнице температур. Чем горячее объект, тем больше инфракрасного излучения он производит. Если интенсивность достаточно высока, вы можете почувствовать это как тепло.
