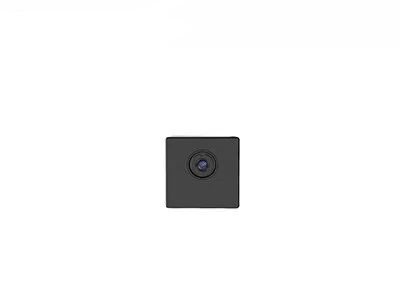

Uncooled микро- ядр 256x192 12μM камеры LWIR термальное с объективом 3.2mm
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Разрешение | 256x192 | Расход энергии | 700mW |
|---|---|---|---|
| Спектральный диапазон | 8~14 мкм | Тангаж пиксела | 12 мкм |
| NETD | ≤65mK | Частота кадров | 25Hz/30Hz |
| Высокий свет | Камера 12uM LWIR термальная,камера объектива LWIR 3.2mm термальная,ядр камеры 256x192 LWIR термальное |
||
Характер продукции
термальный модуль камеры слежения iLC212
Uncooled микро- ядр камеры восходящего потока теплого воздуха LWIR 256x192 12μm с объективом 3.2mm
Характер продукции
uncooled модуль воображения инфракрасн iLC212 интегрирует детектор пакета вафли массива фокальной плоскости 256x192/12μm ровный (WLP) ультракрасный и может захватить спектр инфракрасного длинн-волны (LWIR) который выстраивает в ряд от 8 до 14μm.
Ориентированный для полностью оптимизированного обмена-C, термальный модуль камеры iLC212 специально конструирован для тех клиентов который имеет строгие требования о размере, весе и цене в зоне безопасности и наблюдения. Должный к своей миниатюрной низкой цене размера, облегченных и очень, термальное ядр iLC212 значительно соотвествует низкой цены клиентов, сокращает их срок разработки и сохранить цены для их.
Глобальная сенсорная техника специализирует в дизайне, изготовлении, продажах и маркетинге детекторов термического изображения и ультракрасных модулей. Мы можем обеспечить наших клиентов разнообразие ультракрасные решения термического изображения которые сокращают вторичный срок разработки и значительно уменьшают цену для клиентов.
Основные особенности
- Полностью оптимизированное применение обмена-C
- Соответствующий для камер различной безопасностью термальных
- Широкий диапазон применений термического изображения
- Потребление низкой мощности
Технические характеристики изделия
| Модель | iLC212 |
| Представление детектора инфракрасн | |
| Материал | Uncooled окись ванадия |
| Разрешение | 256×192 |
| Размер пиксела | 12μm |
| Спектральный ответ | 8μm ~14μm |
| NETD | ≤ 65mK@F1.0 @25℃@50Hz |
| Обработка изображений | |
| Видео цифров | RAW/YUV/BT656; Передача поддержки USB2.0 видео-; Линия параметра поддержки измерения температуры |
| Частота кадров цифров | 25Hz/30Hz |
| Показ изображения | Черно-горячий/бело-горячий/Псевдо-цвет |
| Алгоритм изображения | Коррекция Nonuniformity (NUC) уменьшение шума изображения 3D (3DNR) 2D уменьшение шума (DNS) Обжатие динамического диапазона (DRC) Повышение EE |
| Время запуска | ≤3s |
| Измерение температуры | |
| Температурная амплитуда рабочей температуры | -10℃~+50℃ |
| Ряд измерения температуры | -20℃~+150℃, расширение и изготовление на заказ ряда измерения температуры поддержки |
| Точность измерения температуры | ±3℃/±3% (примите более большое значение) @23℃±5℃; расстояние измерения температуры 1.5m |
| Региональное измерение температуры | Поддержка любое измерение температуры зоны, вывела наружу значение зоны максимальное, минимальная величина и средняя величина |
| SDK | Версия Windows/Линукса, достигает анализа видеопотока и серого цвета к преобразованию температуры |
| Электрический интерфейс | |
| Внешний интерфейс | соединитель 30pin_HOURS Потребляемая мощность Видео цифров RS232-TTL/USB2.0 GPIO etc. |
| Сообщение | RS232-TTL/USB2.0 |
| Компонент расширения | Доска VPC |
| Программное обеспечение ПК | |
| ICC программное обеспечение | Управление и видео-дисплей модуля |
| Электрическая система | |
| Электропитание | DC 3.3V±0.1V |
| Диссипация силы | Номинальный: 0.70W/3.3V @23±3℃ |
| Физические свойства | |
| Соединители | Внешняя модель соединителя: DF40C-30DP-0.4V (51), (Час-мужчина) Сопрягая модель соединителя: DF40C (2,0) - 30DS-0.4V (51), (Час-женский) |
| Размер | 21mm×21mm×12.8mm (включая объектив 3.2mm) |
| Вес | 8.9g±0.5g (включая объектив 3.2mm) |
| Экологическая приспособляемостьь | |
| Температура деятельности | -40℃~+70℃ |
| Температура хранения | -45℃~+85℃ |
| Влажность | 5%~95%, не-конденсирующ |
| Удар & сопротивляемость при колебательном движении | Удар: половинная волна синуса, 40g/11ms, 3 ось, направление 6 Вибрация: 5.35grms, ось 3 |
| Аттестация | ROHS2.0/REACH |
| Объектив | |
| Опционный объектив | 3.2mm/F1.1, HFOV: 55.6±2.8°; Покрытие: AR |
Промышленные применения
Модуль термического изображения iLC212 приложен к полю контроля состояния безопасности, термографии, пригодного для носки прибора, электроники корабля, умного дома, обнаружения etc живых существ.
Выставки
Ч.З.В.
1. Что инфракрасное излучение?
Говоря об ультракрасном термическом изображении, первая вещь для того чтобы думать около инфракрасное излучение (инфракрасн). Длина волны энергии инфракрасного излучения начинает на около 700nm и удлиняет до около 1mm. Все объекты испускают некоторое количество жары в форме инфракрасного излучения, которое невидимо к нам, потому что во всем электромагнитном спектре, нагой глаз может только увидеть «видимый свет».
2. Как делает ультракрасный термальный imager работа?
Компонент ядра ультракрасного оборудования ультракрасный термальный детектор, который может обидчиво обнаружить крошечную разницу в температуры окружающих объектов. После этого, он собирает эти данные по радиации от объекта и выводит наружу данные по температуры для отображать, который основан на данных по разнице в температуры. Горячий объект, больше инфракрасное излучение он производит. Если интенсивность слишком высока, то вы можете чувствовать его как жара.
