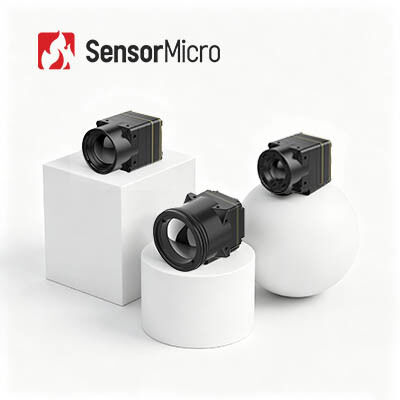

Неохлажденное инфракрасное ядро камеры с разрешением 640x512 8μm Pixel Pitch и ≤30mK NETD для портативных устройств
| Место происхождения | Ухань, провинция Хубэй, Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | iTL608 |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Потребляемая мощность | 0,4 Вт | Спектральный диапазон | 8~14 мкм |
|---|---|---|---|
| Типичный NETD | ≤30мК | Шаг пикселя | 12 мкм |
| Разрешение | 640x512 | Частота кадров | 30/50 Гц |
| Выделить | Ультракрасное ядр 640x512 камеры,Ультракрасное ядр 12um камеры,Камера трутня полезных нагрузок UAV термальная |
||
Характер продукции
Неохлаждаемая инфракрасная камера с ядром 640x512 8 мкм, интегрированная в портативные и компактные устройства
Инфракрасное ядро iTL608 переосмысливает оптимизацию миниатюрного тепловидения SWaP, обеспечивая лучшую в отрасли компактность и легкость, сохраняя при этом профессиональные характеристики изображения. Имея крошечные размеры 13 × 13 × 18,3 мм и легкую массу 6,7 ± 1,5 грамма, он представляет собой один из наиболее интегрируемых тепловых сердечников в своей категории, что делает его идеальным для ультрапортативных и компактных устройств.
Используя технологию сверхмелких пикселей 8 мкм и собственное разрешение 640 × 512, ядро обеспечивает высокодетализированное тепловое изображение, а рейтинг NETD ≤30 мК гарантирует исключительную точность определения температуры в диапазоне 8–14 мкм LWIR. Быстрый запуск, регулируемая частота кадров и интеллектуальные алгоритмы коррекции изображения обеспечивают надежную визуализацию в реальном времени. Разработанный для универсальной адаптации к окружающей среде, он безупречно работает в экстремальных условиях и обладает широкой периферийной совместимостью, обеспечивая плавную интеграцию в разнообразные портативные тепловые системы.
Основные характеристики
Чрезвычайно легкий дизайн
- Компактные размеры 13 × 13 × 18,3 мм и вес 6,7 ± 1,5 г (включая объектив 6 мм)
- Один из самых высоких уровней интеграции в своем классе
Высокая чувствительность, точное обнаружение
- Сверхмалый размер пикселей 8 мкм и разрешение 640 × 512, обеспечивающий высокую детализацию и четкость изображения.
- Типичное значение NETD ≤ 30 мК, что позволяет надежно обнаруживать незначительные различия температур.
Упрощенная разработка, быстрая интеграция
- Доступно несколько вариантов оптических линз для удовлетворения разнообразных требований применения.
- Поддерживает несколько интерфейсов вывода изображения, включая MIPI/USB 2.0/BT.656.
- Вывод данных изображения RAW и YUV с управлением через последовательный порт/I2C
Технические характеристики продукта
| Модель | iTL608 |
|---|---|
| Индикаторы ИК-детекторов | |
| Чувствительный материал | голосовая связь |
| Разрешение | 640×512 |
| Размер пикселя | 8 мкм |
| Спектральный отклик | 8 мкм ~ 14 мкм |
| Типичный NETD | ≤30мК |
| Обработка изображений | |
| Цифровая частота кадров | 30/50 Гц |
| Время запуска | ≤6 с |
| Цифровое видео | СЫРЬЕ/ЮВ/ТМП |
| Алгоритм изображения | NUC/3DNR/DNS/ДРК/ЕЕ |
| Отображение изображения | 10 типов (Белый горячий/Лава/Железно-красный/Горячий утюг/Медицинский/Арктический/Радуга 1/Радуга 2/Оттенок/Черный горячий) |
| Программное обеспечение для ПК | |
| Программное обеспечение | Управление модулем и отображение видео |
| Электрический | |
| Стандартный внешний интерфейс | Интерфейс 34-контактного разъема: BP04SD-34-0065-R0 |
| Коммуникационный интерфейс | ТТЛ-232/USB2.0/I2C |
| Цифровой видеоинтерфейс | МИПИ/USB2.0/BT.656 |
| Напряжение питания | 4-5,5 В |
| Типичное энергопотребление | 0,4 Вт |
| Механический | |
| Размер (включая объектив) | С объективом 6 мм: 13 × 13 × 18,3 мм (внешний диаметр объектива Φ12,3 мм) С объективом 8,7 мм: 13 × 13 × 19,8 мм (внешний диаметр объектива Φ15,6 мм) С объективом 16,7 мм: 13 × 13 × 27,9 мм (внешний диаметр объектива Φ22,2 мм) С объективом 30 мм: 13 × 13 × 39 мм (внешний диаметр объектива Φ36 мм) |
| Вес (включая объектив) | 6,7±1,5 г (объектив 6 мм) 7,5±1,5 г (объектив 8,7 мм) 17±1,5 г (объектив 16,7 мм) 42,7±1,5 г (объектив 30 мм) |
| Экологическая адаптивность | |
| Рабочая температура | -40℃~+70℃ |
| Температура хранения | -45℃~+85℃ |
| Влажность | 5%~95%, без конденсации |
| Вибрация | 5,35 г (среднеквадратичное значение), случайная вибрация, 3 оси |
| Влияние | Полусинусоидальная волна, 40 г/11 мс, направление удара по оси X, 3 раза |
| Сертификация | ROHS2.0/ДОСТИГАЕМОСТЬ |
| Оптическая линза | Атермальный объектив с фиксированным фокусом: 6/8,7/16,7/30 мм |
Промышленное применение
Тепловизионный модуль iTL608 можно использовать в областях тушения лесных пожаров, технического обслуживания электроснабжения, фотоэлектрического контроля, мониторинга безопасности, портативных устройств и т. д.
Наши основные сильные стороны
Стабильные поставки
Имея стабильную и надежную цепочку поставок во всей нашей экосистеме, мы можем быстро реагировать на требования рынка.
Устойчивые инновации
Обладая знаниями в области производства детекторов и опытом поддержки системной интеграции, мы получаем глубокое понимание требований к производительности, постоянно оптимизируем конструкции и создаем эффективный цикл: применение продукта → техническая обратная связь → обновление продукта.
Преимущество в стоимости
Управляя всей производственной цепочкой и используя эффективное крупномасштабное производство, мы обеспечиваем конкурентоспособные цены для широкого спектра применений.
Часто задаваемые вопросы
Что такое псевдоцвет?
Псевдоцвет, также называемый ложным цветом, преобразует тепловое распределение объектов в визуальные изображения с помощью инфракрасной тепловизионной системы, отображаемые на мониторе в оттенках серого или псевдоцвете. Это позволяет получить температурное распределение объектов. Чтобы облегчить визуальный анализ тепловых изображений, они представлены в искусственных цветах, которые указывают на разницу температур.
Сколько псевдоцветов может предложить тепловизионный модуль SensorMicro?
Раскаленный добела, Лава, Железный лук, Раскаленный утюг, Медицинский, Арктический, Радуга1, Радуга2, Раскаленный добела, Раскаленный добела
Принцип работы инфракрасной матрицы в фокальной плоскости
На матрице детектора в фокальной плоскости расположена матрица светочувствительных элементов. Инфракрасные лучи, излучаемые из бесконечности, отражаются на этих светочувствительных элементах матрицы фокальной плоскости через оптическую систему. Детектор преобразует световой сигнал в электрический сигнал и выполняет интегральное усиление, дискретизацию, выходной буфер и систему мультиплексирования и, наконец, отправляется в систему мониторинга для формирования изображения.
