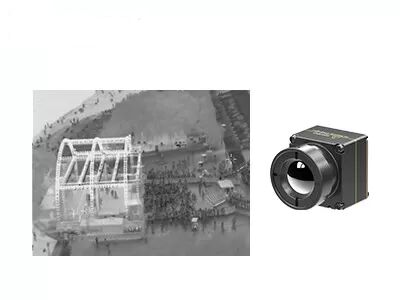

Неохлаждаемый инфракрасный корпус камеры с низким энергопотреблением и разрешением 640x512, шаг пикселя 8 мкм и NETD ≤30 мК
| Место происхождения | Ухань, провинция Хубэй, Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | iTL608 |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Частота кадров | 30/50 Гц | Разрешение | 640x512 |
|---|---|---|---|
| Типичный NETD | ≤30мК | Шаг пикселя | 8 мкм |
| Спектральный диапазон | 8~14 мкм | Потребляемая мощность | 0,4 Вт |
| Выделить | Uncooled ультракрасное ядр 40mk камеры,Ультракрасное ядр 0.7W камеры,Камера полезных нагрузок UAV Uncooled термальная |
||
Характер продукции
Низкое энергопотребление Неохлаждаемая инфракрасная камера ядро 640x512/8μm NETD 30mk
Низкое энергопотребление Неохлажденная инфракрасная камера ядро 640x512/8 мкм NETD 30 мк
Разработанная для быстрой и упрощенной интеграции системы, ядро тепловой камеры iTL608 значительно снижает порог разработки миниатюрных устройств тепловой визуализации.Промышленно-промышленные лидеры в области сверхнебольших размеров и легкого веса, он адаптируется к различным компактным конструкциям оболочек продуктов и структурным макетам.
Он предлагает гибкую конфигурацию оборудования с несколькими опциональными оптическими линзами для удовлетворения различных требований к фокусному расстоянию и приложениям.0 и BT.656, а также стандартный RAW и YUV двойной выход данных изображения, он совместим с большинством основных плат и систем обработки.
Оснащенный серийным портом и двумя режимами управления I2C, он поддерживает удобную отладку параметров и настройку функций.:640*512 высокое разрешение, высокая тепловая чувствительность ≤30mK, интеллектуальная коррекция изображения и снижение шума и стабильная работа при широкой температуре,позволяет разработчикам быстро запускать высокопроизводительные портативные продукты термоизоляции.
Основные особенности
- Сверхлегкий дизайн
• компактный размер 13 * 13 * 18,3 мм и вес 6,7 ± 1,5 г (включая линзу 6 мм)
• Самый высокий уровень интеграции в своем классе - Высокая чувствительность, точное обнаружение
• Ультрамаленький пиксель размером 8 мкм с разрешением 640 * 512, обеспечивающий тонкие детали и четкие изображения
• Типичная NETD ≤ 30mK, позволяющая надежно обнаруживать тонкие температурные различия - Упрощенное развитие, быстрая интеграция
• Многочисленные оптические линзы для удовлетворения различных требований
• Поддерживает множество интерфейсов вывода изображений, включая MIPI/USB 2.0/BT.656
• Выход данных изображения RAW и YUV с управлением через серийный порт/I2C
Спецификации продукции
| Модель | iTL608 |
|---|---|
| Индикаторы инфракрасного детектора | |
| Чувствительный материал | VOx |
| Резолюция | 640*512 |
| Размер пикселя | 8 мкм |
| Спектральная реакция | 8μm ~ 14μm |
| Типичная NETD | ≤ 30 мК |
| Обработка изображений | |
| Цифровая частота кадров | 30/50 Гц |
| Время запуска | ≤ 6 с |
| Цифровое видео | РАУ/ЮВ/ТМП |
| Алгоритм изображения | NUC/3DNR/DNS/DRC/EE |
| Отображение изображения | 10 Типов (Белый горячий / Лава / Железный Красный / Горячий Железный / Медицинский / Арктический / Радужная 1/Радужная 2 / Цветная / Черная горячая) |
| Программное обеспечение ПК | |
| Программа | Модуль управления и видеодисплей |
| Электрические | |
| Стандартный внешний интерфейс | Интерфейс 34Pin_Connector: BP04SD-34-0065-R0 |
| Интерфейс связи | TTL-232/USB2.0/I2C |
| Цифровой видеоинтерфейс | MIPI/USB2.0/BT.656 |
| Напряжение питания | 4-5,5 В |
| Типичное потребление энергии | 0.4W |
| Механические | |
| Размер (включая линзы) | С линзой 6 мм: 13 * 13 * 18,3 мм (внешний диаметр линзы Φ12,3 мм) С линзой 8,7 мм: 13 * 13 * 19,8 мм (внешний диаметр линзы Φ15,6 мм) С линзой 16,7 мм: 13 * 13 * 27,9 мм (внешний диаметр линзы Φ22,2 мм) С 30 мм линзой: 13 * 13 * 39 мм (внешний диаметр линзы Φ36 мм) |
| Масса (включая линзы) | 60,7±1,5 г (6 мм линзы) 7.5±1,5 г (ленза 8,7 мм) 17±1,5 г (16,7 мм линзы) 420,7±1,5 г (30 мм линзы) |
| Приспособимость к окружающей среде | |
| Операционная температура | -40°C~+70°C |
| Температура хранения | -45°C~+85°C |
| Влажность | 5% ~ 95%, неконденсирующий |
| Вибрация | 5.35 грамм, случайная вибрация, 3-осяная |
| Влияние | Полусинусовая волна, 40 г / 11 мс, направление удара по оси х, 3 раза |
| Сертификация | ROHS2.0/REACH |
| Оптические линзы | Фиксированный фокус: 6/8.7/16.7/30 мм |
Промышленное применение
Модуль термоизоляции iTL608 может использоваться в области борьбы с лесными пожарами, обслуживания электроэнергии, фотоэлектрической инспекции, мониторинга безопасности, носимых устройств, портативных устройств и т.д.
Наш способ служения
Предпродажи
Анализ потребностей
Оценка сценария
Выбор продукта
Настраиваемые решения
Оценка сценария
Выбор продукта
Настраиваемые решения
Размещение
Быстрая доставка
Интеграция системы и тестирование
Техническая подготовка
Руководство по применению
Интеграция системы и тестирование
Техническая подготовка
Руководство по применению
Послепродажное обслуживание
Диагностика на расстоянии
Гарантийный сервис
Усовершенствования прошивки
Техническое обслуживание
Гарантийный сервис
Усовершенствования прошивки
Техническое обслуживание
Часто задаваемые вопросы
1Что такое тепловая чувствительность?
Термочувствительность, также называемая NETD (Noise Equivalent Temperature Difference), является ключевым параметром для оценки средневолновых (MWIR) и длинноволновых (LWIR) тепловых камер.Это напрямую связано с четкостью, измеренной термоизоляторомЭто числовое значение, которое представляет собой соотношение сигнала и шума температурной разницы и измеряется в милликельвинах (mK).чем выше чувствительность и чем яснее изображение.
2. Каковы применения термоизоляции?
Измерение температуры и визуализация при любой погоде являются двумя основными функциями технологии инфракрасной термоизоляции.Продукты, разработанные на основе этих двух технологий, широко используются в области безопасности и мониторинга., полезные нагрузки БПЛА, промышленная инспекция, пожаротушение, предсказательное обслуживание, ADAS, профилактика эпидемий, AIoT и т.д.
3Классификация инфракрасных фокусных массивов
В зависимости от метода охлаждения, инфракрасный фокальный массив может быть разделен на охлажденные и неохлажденные детекторы тепловой визуализации.Охлажденный инфракрасный детектор FPA в основном использует флакон Dewar / холодильник быстрого запуска и флакон Dewar / холодильник цикла Стирлинга в настоящее времяВ то время как неохлажденный FPA тепловой инфракрасный детектор работает при комнатной температуре.Наиболее распространенными теплочувствительными материалами являются оксид ванадия (Vox) и аморфный кремний (a-Si)Материал из оксида ванадия является основным выбором на современном рынке; он имеет высокий температурный коэффициент устойчивости и высокую тепловую чувствительность.
