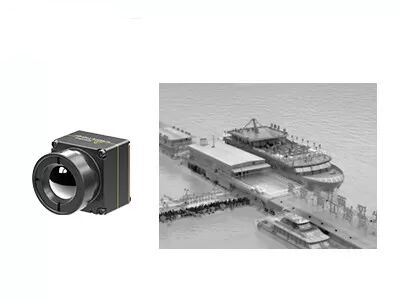

Небольшое и легкое неохлажденное тепловое ядро камеры с разрешением 640x512 и пиксельной шириной 8 мкм для фотоэлектрической инспекции
| Место происхождения | Ухань, провинция Хубэй, Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | iTL608 |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Разрешение | 640x512 | Шаг пикселя | 8 мкм |
|---|---|---|---|
| Потребляемая мощность | 0,4 Вт | Спектральный диапазон | 8~14 мкм |
| Типичный NETD | ≤30мК | Частота кадров | 30/50 Гц |
| Выделить | Камера компактного Uncooled трутня термальная,Ядр 640x512 камеры трутня термальное,Камера фотовольтайческого осмотра Uncooled термальная |
||
Характер продукции
Миниатюрный и легкий неохлаждаемый сердечник 640x512/8 мкм тепловизионной камеры для фотоэлектрического контроля
Описание продукта
Ядро инфракрасной тепловизионной камеры iTL608 имеет сверхкомпактный форм-фактор 13 * 13 * 18,3 мм (приблизительно размер большого пальца) и весит всего 6,7 г, что сравнимо с весом двух монет, что еще раз расширяет границы легкого и компактного дизайна. Оборудованный инфракрасным детектором VOx, iTL608 640 * 512/8 мкм обеспечивает высокую термическую чувствительность NETD≤30мК. Работая в диапазоне 8–14 мкм LWIR, он обеспечивает точное обнаружение типичных целей при температуре окружающей среды. Ядро поддерживает быстрое время запуска (< 6 секунд) и частоту кадров 30/50 Гц, а встроенные алгоритмы NUC и 3DNR оптимизируют однородность изображения и общее качество изображения. Разработанный для надежной работы в сложных условиях, iTL608 работает в широком диапазоне температур от -40°C до +70°C, что делает его хорошо подходящим для портативных устройств и других портативных платформ, удовлетворяя потребности приложений в области охранного наблюдения, измерения температуры и ночного видения.
Основные характеристики
- Чрезвычайно легкий дизайн
Компактные размеры 13*13*18,3 мм и вес 6,7±1,5 г (включая объектив 6 мм)
Один из самых высоких уровней интеграции в своем классе - Высокая чувствительность, точное обнаружение
Сверхмалый размер пикселей 8 мкм с разрешением 640 * 512, обеспечивающий мелкую детализацию и четкое изображение.
Типичное значение NETD ≤ 30 мК, что позволяет надежно обнаруживать незначительные различия температур. - Упрощенная разработка, быстрая интеграция
Доступно несколько вариантов оптических линз для удовлетворения разнообразных требований применения.
Поддерживает несколько интерфейсов вывода изображения, включая MIPI/USB 2.0/BT.656.
Вывод данных изображения RAW и YUV с управлением через последовательный порт/I2C
Технические характеристики продукта
| Модель | iTL608 |
|---|---|
| Индикаторы ИК-детекторов | |
| Чувствительный материал | голосовая связь |
| Разрешение | 640*512 |
| Размер пикселя | 8 мкм |
| Спектральный отклик | 8 мкм ~ 14 мкм |
| Типичный NETD | ≤30мК |
| Обработка изображений | |
| Цифровая частота кадров | 30/50 Гц |
| Время запуска | ≤6 с |
| Цифровое видео | СЫРЬЕ/ЮВ/ТМП |
| Алгоритм изображения | NUC/3DNR/DNS/ДРК/ЕЕ |
| Отображение изображения | 10 типов (Белый горячий/Лава/Железно-красный/Горячий утюг/Медицинский/Арктический/Радуга 1/Радуга 2/Оттенок/Черный горячий) |
| Программное обеспечение для ПК | |
| Программное обеспечение | Управление модулем и отображение видео |
| Электрический | |
| Стандартный внешний интерфейс | Интерфейс 34-контактного разъема: BP04SD-34-0065-R0 |
| Коммуникационный интерфейс | ТТЛ-232/USB2.0/I2C |
| Цифровой видеоинтерфейс | МИПИ/USB2.0/BT.656 |
| Напряжение питания | 4-5,5 В |
| Типичное энергопотребление | 0,4 Вт |
| Механический | |
| Размер (включая объектив) | С объективом 6 мм: 13*13*18,3 мм (внешний диаметр объектива Φ12,3 мм) С объективом 8,7 мм: 13*13*19,8 мм (внешний диаметр объектива Φ15,6 мм) С объективом 16,7 мм: 13*13*27,9 мм (внешний диаметр объектива Φ22,2 мм) С объективом 30 мм: 13*13*39 мм (внешний диаметр объектива Φ36 мм) |
| Вес (включая объектив) | 6,7±1,5 г (объектив 6 мм) 7,5±1,5 г (объектив 8,7 мм) 17±1,5 г (объектив 16,7 мм) 42,7±1,5 г (объектив 30 мм) |
| Экологическая адаптивность | |
| Рабочая температура | -40℃~+70℃ |
| Температура хранения | -45℃~+85℃ |
| Влажность | 5%~95%, без конденсации |
| Вибрация | 5,35 г (среднеквадратичное значение), случайная вибрация, 3 оси |
| Влияние | Полусинусоидальная волна, 40 г/11 мс, направление удара по оси X, 3 раза |
| Сертификация | ROHS2.0/ДОСТИГАЕМОСТЬ |
| Оптическая линза | Атермальный объектив с фиксированным фокусом: 6/8,7/16,7/30 мм |
Промышленное применение
Тепловизионный модуль iTL608 можно использовать в областях тушения лесных пожаров, технического обслуживания электроснабжения, фотоэлектрического контроля, мониторинга безопасности, носимых устройств, портативных устройств и т. д.
Производственные возможности
- Собственные технологии инфракрасных детекторов
8-дюймовые неохлаждаемые инфракрасные детекторы VOx с размером волны 0,11 мкм
8-дюймовые инфракрасные детекторы с охлаждением MCT (0,5 мкм)
8-дюймовые инфракрасные детекторы с охлаждением T2SL, 0,5 мкм - Производственная мощность и преимущества
6 миллионов инфракрасных детекторов собственной разработки в год
Завод по производству полупроводников площадью 30 000 м²
Площадь чистых помещений 20 000 м²
Часто задаваемые вопросы
1. В чем разница между слабым освещением, активным ИК-изображением и тепловидением?
При слабом освещении требуется естественный свет, и изображение со слабым естественным освещением преобразуется в улучшенное электронное изображение с помощью усилителя изображения;
Active IR активно излучает инфракрасный свет и использует инфракрасный луч, отраженный от цели. У него очень плохая маскировка;
Тепловидение не требует освещения и представляет собой пассивное инфракрасное ночное видение, которое обнаруживает разницу в инфракрасном излучении между целями и местом действия или различными частями объекта. не подвергаться влиянию изменений условий окружающего освещения ночью или даже в тумане, дожде и других суровых условиях.
Active IR активно излучает инфракрасный свет и использует инфракрасный луч, отраженный от цели. У него очень плохая маскировка;
Тепловидение не требует освещения и представляет собой пассивное инфракрасное ночное видение, которое обнаруживает разницу в инфракрасном излучении между целями и местом действия или различными частями объекта. не подвергаться влиянию изменений условий окружающего освещения ночью или даже в тумане, дожде и других суровых условиях.
2. Можно ли заблокировать тепловидение?
В большинстве случаев вы не можете. Но инфракрасные лучи не могут проникать через стены, а стекло может блокировать ИК-излучение. Итак, если вы не хотите, чтобы вас обнаружили, вы можете спрятаться за стеклом или стенами, чтобы заблокировать тепловидение.
