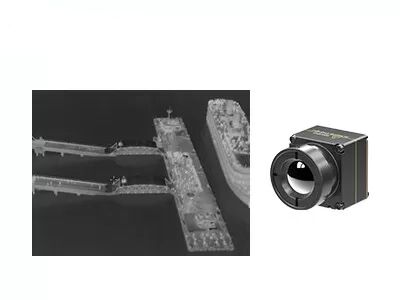

Неохлаждаемая инфракрасная термокамера крошечного размера с разрешением 640x512 и шириной пикселей 8 мкм с интерфейсами MIPI / USB 2.0 / BT.656

  • Tiny Size Uncooled Infrared Thermal Camera Core with 640x512 Resolution and 8μm Pixel Pitch Featuring MIPI/USB 2.0/BT.656 Interfaces
  • Tiny Size Uncooled Infrared Thermal Camera Core with 640x512 Resolution and 8μm Pixel Pitch Featuring MIPI/USB 2.0/BT.656 Interfaces
Место происхождения Ухань, провинция Хубэй, Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели iTL608
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Разрешение 640x512 Частота кадров 30/50 Гц
Потребляемая мощность 0,4 Вт Спектральный диапазон 8~14 мкм
Типичный NETD ≤30мК Шаг пикселя 8 мкм
Выделить

Uncooled ультракрасное ядр термического изображения

,

ультракрасное ядр термического изображения 640x512

,

Ядр термического изображения полезных нагрузок UAV
Оставьте сообщение
Характер продукции
Неохлаждаемая инфракрасная тепловизионная камера крошечного размера с ядром 640x512/8 мкм с интерфейсами MIPI/USB 2.0/BT.656
Описание продукта
iTL608 — это миниатюрный высокочувствительный неохлаждаемый инфракрасный тепловизор с превосходными характеристиками SWaP. Он имеет компактные размеры 13*13*18,3 мм и легкий корпус весом 6,7±1,5 г, оснащен пикселем 8 мкм и детектором VOx с разрешением 640*512. Благодаря сверхнизкому NETD ≤30 мК и рабочей полосе LWIR 8–14 мкм он обеспечивает точное обнаружение цели при температуре окружающей среды. Он поддерживает быстрый запуск менее 6 с, частоту кадров 30/50 Гц, а также встроенную оптимизацию изображения NUC и 3DNR. Способен стабильно работать при температуре от -40°C до +70°C, поддерживает интерфейсы MIPI/USB2.0/BT.656, выход RAW/YUV, последовательное управление/I2C и выбор нескольких объективов, подходит для портативных устройств, мониторинга безопасности, измерения температуры и систем ночного видения.
Основные характеристики
  • Чрезвычайно легкий дизайн
    Компактные размеры 13*13*18,3 мм и вес 6,7 ±1,5 г (включая объектив 6 мм) с одним из самых высоких уровней интеграции в своем классе
  • Высокая чувствительность, точное обнаружение
    Сверхмалый размер пикселя 8 мкм и разрешение 640 * 512, обеспечивающий мелкую детализацию и четкое изображение с типичным NETD ≤ 30 мК для надежного обнаружения небольших различий температур.
  • Упрощенная разработка, быстрая интеграция
    Доступно несколько вариантов оптических линз для удовлетворения разнообразных требований приложений, поддержка нескольких интерфейсов вывода изображений, включая MIPI/USB 2.0/BT.656, вывод данных изображения RAW и YUV с управлением через последовательный порт/I2C
Технические характеристики продукта
Модель iTL608
Индикаторы ИК-детекторов
Чувствительный материал голосовая связь
Разрешение 640*512
Размер пикселя 8 мкм
Спектральный отклик 8 мкм ~ 14 мкм
Типичный NETD ≤30мК
Обработка изображений
Цифровая частота кадров 30/50 Гц
Время запуска ≤6 с
Цифровое видео СЫРЬЕ/ЮВ/ТМП
Алгоритм изображения NUC/3DNR/DNS/ДРК/ЕЕ
Отображение изображения 10 типов (Белый горячий/Лава/Железно-красный/Горячий утюг/Медицинский/Арктический/Радуга 1/Радуга 2/Оттенок/Черный горячий)
Программное обеспечение для ПК
Программное обеспечение Управление модулем и отображение видео
Электрический
Стандартный внешний интерфейс Интерфейс 34-контактного разъема: BP04SD-34-0065-R0
Коммуникационный интерфейс ТТЛ-232/USB2.0/I2C
Цифровой видеоинтерфейс МИПИ/USB2.0/BT.656
Напряжение питания 4-5,5 В
Типичное энергопотребление 0,4 Вт
Механический
Размер (включая объектив) С объективом 6 мм: 13*13*18,3 мм (внешний диаметр объектива Φ12,3 мм)
С объективом 8,7 мм: 13*13*19,8 мм (внешний диаметр объектива Φ15,6 мм)
С объективом 16,7 мм: 13*13*27,9 мм (внешний диаметр объектива Φ22,2 мм)
С объективом 30 мм: 13*13*39 мм (внешний диаметр объектива Φ36 мм)
Вес (включая объектив) 6,7±1,5 г (объектив 6 мм)
7,5±1,5 г (объектив 8,7 мм)
17±1,5 г (объектив 16,7 мм)
42,7±1,5 г (объектив 30 мм)
Экологическая адаптивность
Рабочая температура -40℃~+70℃
Температура хранения -45℃~+85℃
Влажность 5%~95%, без конденсации
Вибрация 5,35 г (среднеквадратичное значение), случайная вибрация, 3 оси
Влияние Полусинусоидальная волна, 40 г/11 мс, направление удара по оси X, 3 раза
Сертификация ROHS2.0/ДОСТИГАЕМОСТЬ
Оптическая линза Атермальный объектив с фиксированным фокусом: 6/8,7/16,7/30 мм
Промышленное применение
Тепловизионный модуль iTL608 можно использовать в областях тушения лесных пожаров, технического обслуживания электроснабжения, фотоэлектрического контроля, мониторинга безопасности, носимых устройств, портативных устройств и т. д.
О нас
Наше видение
Раздвинуть границы восприятия и изменить способы связи людей с окружающим миром.
Наша миссия
Использовать возможности технологии инфракрасного зондирования для преобразования отраслей промышленности по всему миру, обеспечивая более разумные решения, более безопасную среду и более связанное будущее.
Наша ценность
Создать передовую инфракрасную технологию, которая сделает мир лучше.
Часто задаваемые вопросы
1. В чем разница между неохлаждаемыми и охлаждаемыми ИК-детекторами?
В настоящее время на рынке представлены два типа инфракрасных тепловизионных датчиков: охлаждаемые и неохлаждаемые.

Неохлаждаемый ИК-детектор работает при температуре окружающей среды. Он основан на полупроводниковой промышленности и поэтому обычно может производиться в больших объемах, при небольших размерах и низкой стоимости. Неохлаждаемые ИК-детекторы широко используются в портативных/карманных/мобильных устройствах.

Охлаждаемые ИК-детекторы упаковываются в блок, поддерживающий их при чрезвычайно низкой температуре, которая должна поддерживаться криоохладителем. Они намного больше, дороже и менее надежны, чем неохлаждаемые датчики, главным образом из-за требующихся для них сложных систем охлаждения. Однако охлаждаемые системы невероятно чувствительны и обычно работают с оптикой с большим фокусным расстоянием для достижения дальних полетов.
2. Каковы преимущества медицинской тепловизии?
Медицинское тестирование является первым шагом в медицинской диагностике, и многие из нынешних тестов для оценки здоровья органов являются инвазивными и неудобными. А вот тепловидение в сочетании с медицинским обследованием может очень хорошо решить эту проблему.

Используя технологию тепловидения, врачи могут проводить 100% безопасный, без радиации, неинвазивный, бесконтактный осмотр всего тела, чтобы избежать дальнейших ненужных процедур тестирования. Можно быстро продемонстрировать распределение тепла в различных частях человеческого тела для раннего выявления и диагностики физических отклонений, чтобы дальнейшее лечение было проще и эффективнее.
