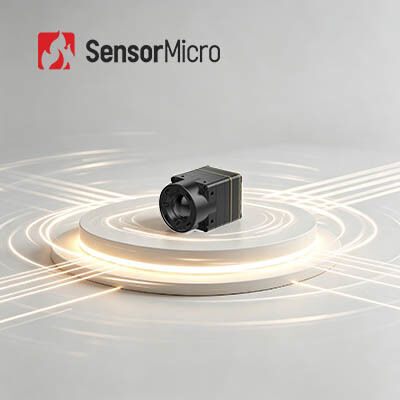

Тепловая камера с разрешением 640x512 8μm пиксельного толчка и ≤30mK NETD неохлажденный LWIR инфракрасный детектор

  • Thermal Camera Core with 640x512 Resolution 8μm Pixel Pitch and ≤30mK NETD Uncooled LWIR Infrared Detector
Место происхождения Ухань, провинция Хубэй, Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели iTL608
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Частота кадров 30/50 Гц Разрешение 640x512
Потребляемая мощность 0,4 Вт Типичный NETD ≤30мК
Напряжение питания 4-5,5 В Шаг пикселя 8 мкм
Выделить

Камера ровного трутня вафли термальная

,

Камера 640x512 Uncooled трутня термальная

,

Ядр 12um камеры инфракрасн
Оставьте сообщение
Характер продукции
Тепловая камера с неохлажденным 640x512/8μm Wafer Level Package Infrared Detector
Обзор продукции

iTL608 представляет собой высокопроизводительное LWIR тепловое ядро VOx без охлаждения с ведущей в отрасли интеграцией и стабильностью.3 мм и общий вес 60,7 ± 1,5 г (включая 6 мм объектив), минимизируя полезную нагрузку и занятие пространства для портативных систем.он использует сверхтонкий пиксельный датчик 8 мкм с 640 × 512 нативным разрешением и достигает сверхнизкой NETD ≤30mK, обеспечивающий выдающуюся способность температурной дискриминации для обнаружения окружающей среды в спектре LWIR 8-14 мкм.Интегрированная коррекция неравномерности NUC и 3DNR 3D алгоритмы уменьшения шума эффективно оптимизируют плоскость изображения и подавляют артефакты изображенияДля совместимости с разработкой он предлагает опциональные оптические объективы, несколько видеовыходных интерфейсов (MIPI/USB 2.0/BT.656), RAW/YUV двойной выход данных и серийные/I2C протоколы управления,содействие эффективной настройке и интеграции для промышленных и коммерческих систем термоизоляции.

Основные особенности
  • Сверхлегкий дизайн
    Компактный размер 13 × 13 × 18,3 мм и вес 6,7 ± 1,5 г (включая линзу 6 мм)
    Среди самых высоких уровней интеграции в своем классе
  • Высокая чувствительность, точное обнаружение
    Ультрамаленький размер пикселя 8 мкм с разрешением 640 × 512, обеспечивающий тонкие детали и четкие изображения
    Типичная NETD ≤ 30mK, позволяющая надежно обнаруживать тонкие температурные различия
  • Упрощенное развитие, быстрая интеграция
    Многочисленные оптические объективы для удовлетворения различных требований приложения
    Поддерживает множество интерфейсов вывода изображений, включая MIPI / USB 2.0 / BT.656
    Выход данных изображения RAW и YUV, с управлением через серийный порт/I2C
Спецификации продукции
Модель iTL608
Индикаторы инфракрасного детектора
Чувствительный материал VOx
Резолюция 640×512
Размер пикселя 8 мкм
Спектральная реакция 8μm ~ 14μm
Типичная NETD ≤ 30 мК
Обработка изображений
Цифровая частота кадров 30/50 Гц
Время запуска ≤ 6 с
Цифровое видео РАУ/ЮВ/ТМП
Алгоритм изображения NUC/3DNR/DNS/DRC/EE
Отображение изображения 10 Типов (Белый горячий / Лава / Железный Красный / Горячий Железный / Медицинский / Арктический / Радужная 1/Радужная 2 / Цветная / Черная горячая)
Программное обеспечение ПК
Программа Модуль управления и видеодисплей
Электрические
Стандартный внешний интерфейс Интерфейс 34Pin_Connector: BP04SD-34-0065-R0
Интерфейс связи TTL-232/USB2.0/I2C
Цифровой видеоинтерфейс MIPI/USB2.0/BT.656
Напряжение питания 4-5,5 В
Типичное потребление энергии 0.4W
Механические
Размер (включая линзы) С линзой 6 мм: 13 × 13 × 18,3 мм (внешний диаметр линзы Φ12,3 мм)
С линзой 8,7 мм: 13 × 13 × 19,8 мм (внешний диаметр линзы Φ15,6 мм)
С 16,7 мм линзой: 13 × 13 × 27,9 мм (внешний диаметр линзы Φ22,2 мм)
С 30 мм линзой: 13 × 13 × 39 мм (внешний диаметр линзы Φ36 мм)
Масса (включая линзы) 60,7±1,5 г (6 мм линзы)
7.5±1,5 г (ленза 8,7 мм)
17±1,5 г (16,7 мм линзы)
420,7±1,5 г (30 мм линзы)
Приспособимость к окружающей среде
Операционная температура -40°C~+70°C
Температура хранения -45°C~+85°C
Влажность 5% ~ 95%, неконденсирующий
Вибрация 5.35 грамм, случайная вибрация, 3-осяная
Влияние Полусинусовая волна, 40 г / 11 мс, направление удара по оси х, 3 раза
Сертификация ROHS2.0/REACH
Оптические линзы Фиксированный фокус: 6/8.7/16.7/30 мм
Промышленное применение
Модуль термоизоляции iTL612R Pro может использоваться в области борьбы с лесными пожарами, энергетического обслуживания, фотоэлектрической инспекции, мониторинга безопасности, носимых устройств, портативных устройств и т.д.
Наша линейка продуктов
Высокая чувствительность и отличная производительность
Мировой лидер в инфракрасной промышленности
Различные инфракрасные детекторы
И неохлажденные, и охлажденные инфракрасные детекторы в разных форматах и размерах пикселей
Массовое производство для обеспечения быстрой доставки
Три производственные линии с годовой производственной мощностью до миллионов детекторов
Часто задаваемые вопросы
Что такое инфракрасная термальная томография?
В природе все объекты, температура которых выше абсолютного нуля (- 273 °C), могут излучать инфракрасные лучи.Используя детектор инфракрасной камеры для измерения разницы температуры инфракрасного излучения между самой целью и фоном, можно получить различные инфракрасные изображения, которые также называются тепловыми изображениями.
Как работают инфракрасные детекторы?
Инфракрасное излучение, излучаемое мишенью, попадает в диапазон чувствительности теплового детектора.то инфракрасный детектор преобразует сигнал излучения различной интенсивности в соответствующий электрический сигнал, а затем посредством усиления и видеообработки, формирует инфракрасное изображение, которое можно наблюдать невооруженным глазом.
Каковы преимущества охлажденных инфракрасных детекторов?
Охлажденный инфракрасный детектор огневой плоскости работает при низкой температуре, обеспечиваемой детектором девар-охладителем (ddc).Он имеет высокую чувствительность и может различать более тонкие температурные различия, чем неохлажденный инфракрасный детекторОн может обнаруживать, идентифицировать и распознавать объекты на очень большом расстоянии, которое составляет более 10 километров.Структура охлажденного детектора очень сложна, что приводит к относительно высокой стоимости, чем неохлажденный детектор.
