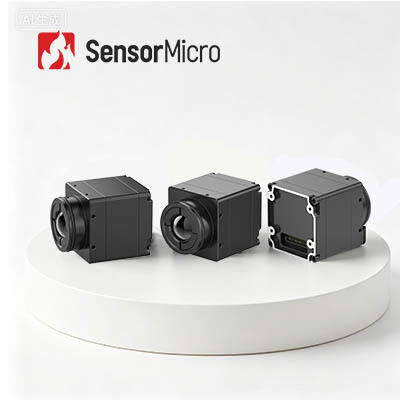

384x288 Разрешение 12μm Pixel Pitch LWIR Модуль тепловой камеры для безопасности и спасения
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | iSE412 |
| Количество мин заказа | 1 кусок |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Спектральный диапазон | 8~14 мкм | NETD | <30мК |
|---|---|---|---|
| Разрешение | 384x288/12 мкм | Частота кадров | 50 Гц |
| Время запуска | 6S | Алгоритм изображения | НУК/ДРК/DNS/DDE/SFFC |
| Выделить | модуль камеры 17uM LWIR термальный,Модуль камеры промышленной термографии термальный,камера 400x300 LWIR термальная |
||
Характер продукции
384x288 12μm LWIR тепловой камерный модуль неохлажденный для безопасности и спасения
Обзор продукции
Используя термодетектор с разрешением 384×288 и шириной пикселя 12 мкм, ядро инфракрасной камеры iSE412 обеспечивает превосходную производительность с оптимизированным конструкционным и алгоритмическим дизайном.Его инновационная архитектура работы без затвора исключает частую калибровку затвора, эффективно подавляя заикание кадра и фоновый шум для получения сверхгладкой изображения в реальном времени.Оборудована передовыми технологиями обработки изображений, такими как реконструкция сверхвысокого разрешения и электронный зум, наряду с калибровкой одним щелчком мыши и настраиваемыми функциями OSD, модуль гарантирует четкие и регулируемые эффекты изображения.компоненты расширения и микро OLED-дисплеиБлагодаря небольшим габаритам и легкой конструкции, ядро поддерживает стабильную и надежную производительность обнаружения при экстремальных пространственных и экологических ограничениях.обслуживание высокоточных промышленных, требований безопасности и спасательных сценариев.
Основные особенности
- Беззащитная конструкция для более плавного просмотра
• Не требуется калибровка затвора во время работы, что исключает заикание изображения, распространенное в традиционных системах с затворами
• Тихая работа обеспечивает дискретное использование без механического шума - Компактный и легкий, гибкий для интеграции
• Общие габариты системы не превышают 25,4×25,4×22,7 мм, масса ядра ≤26±1,5 г
• Сберегающая пространство конструкция позволяет гибко планировать и интегрировать систему - Богатая функциями, бесшовная интеграция
• Поддерживает алгоритмы сверхвысокого разрешения, картинку в картинке, настраиваемый OSD, режим спящего режима, калибровку одним щелчком мыши и совместимость с различными дисплеями Micro OLED
• Совместима с несколькими оптическими линзами и компонентами расширения для легкой вторичной разработки и настройки системы
Спецификации продукции
| Модель | iSE412 | |
| Индикаторы инфракрасного детектора | ||
| Чувствительный материал | VOx | |
| Резолюция | 384×288 | |
| Размер пикселя | 12 мкм | |
| Спектральная реакция | 8μm ~ 14μm | |
| Типичная NETD | ≤ 30 мК | |
| Обработка изображений | ||
| Эффективные пиксели | 384×288 | |
| Цифровая частота кадров | 50 Гц | |
| Время запуска | 6s | |
| Цифровое видео | YUV420/YUV422/RGB888/RAW | |
| Алгоритм изображения | NUC/DRC/DNS/DDE/SFFC | |
| Без затвора | Поддерживается | |
| Отображение изображения | 10 Типов (Белый горячий / Лава / Железный Красный / Горячий Железный / Медицинский / Арктический / Радужная 1/Радужная 2 / Цветная / Черная горячая) | |
| Направление изображения | Горизонтальная/вертикальная/диагональная | |
| Цифровой зум | 1х/2х/4х/8х | |
| Яркость изображения | Автоматический/ручный | |
| Контраст изображения | Автоматический/ручный | |
| Режим компенсации | Учебное пособие | |
| Электрические | ||
|
Стандартный внешний интерфейс
|
50pin: BP040SB-50-0114-B-R0
|
|
| Интерфейс связи | TTL-232/USB2.0 | |
| Цифровой видеоинтерфейс | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| Компоненты расширения | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| Электрический интерфейс | ||
| Напряжение питания | 2.7V ~ 5.3V | |
| Типичное потребление энергии | 0.8W@50Hz@23±3°C | |
| Механическая/объективная | ||
| Размер обнаженного ядра ((мм) | 25.4х25.4х22.7 | φ36х24.3 |
| Масса ядра (в граммах) | 26±1.5 | 28±1.5 |
| Оптические линзы |
Фиксированный фокус: 4,9/9,1/13/19 мм
|
Фиксированный фокус: 25/35 мм
|
| Компоненты затвора | Необязательно | |
| Вибрация | 5.35g, случайная вибрация, 3-ося | |
| Влияние | Полусинусовая волна, 40 г / 11 мс, направление удара по оси х, 3 раза | 1500 г@0,4 мс |
| Уровень защиты | IP67 ((Фронтальная линза) | |
| Приспособимость к окружающей среде | ||
| Операционная температура | -40°C~+70°C | |
| Температура хранения | -45°C~+85°C | |
| Влажность | 5% ~ 95%, неконденсирующий | |
| Сертификация | ROHS2.0/REACH | |
Промышленное применение
Тепловая камера iSE412 широко используется в промышленном зрении, пожарной и спасательной деятельности, охране безопасности, наружном наблюдении, машинном зрении, потребительской электронике и т. д.
Преимущества продукта
Диверсифицированный портфель продукции
Широкий спектр форматов продукции, включая инфракрасные детекторы, ядра камер и модули для удовлетворения различных требований к интеграции.
Богатое разнообразие продуктов
Многочисленные разрешения массива, размеры пикселей, волны и комбинации опций линз обеспечивают большую гибкость для различных приложений.
Выдающиеся результаты
Четкое изображение, компактный размер, низкое потребление энергии, высокая чувствительность и высокая надежность, предназначенные для работы в широком диапазоне экологических проблем.
Легкая интеграция
Многочисленные варианты интерфейсов позволяют легко интегрироваться и быстро развиваться в нескольких областях применения.
Часто задаваемые вопросы
1. Опаковка на уровне вафель
Опаковка на уровне пластины, также известная как упаковка размеров пластины, стала важной частью передовых технологий упаковки в полупроводниковой промышленности.Упаковка на уровне пластинки (WLP) - это процесс завершения упаковки с высоким вакуумом непосредственно на всей пластинке MEMSОн выполняет большую часть или все процедуры упаковки и испытания непосредственно на вафеле инфракрасного детектора перед разбивкой.Это усовершенствованный пакет чипов, который удовлетворяет потребностям небольшого размера, легкий, портативный, портативный, низкая цена и высокая эффективность производства.
