Ядр Uncooled 400x300 камеры LWIR термальное для построения безопасности HVAC

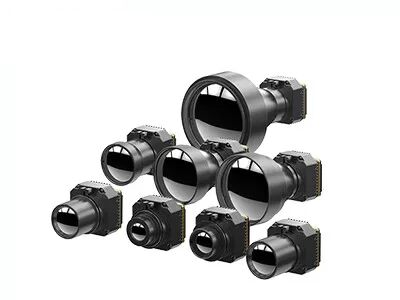

  • LWIR Thermal Camera Core Uncooled 400x300 for Building HVAC Security
Место происхождения Ухань, провинция Хубэй, Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели PLUG417R
Количество мин заказа 1 кусок
Цена Возможен торг
Условия оплаты Л/К, Т/Т
Подробная информация о продукте
Разрешение 400x300 / 17 мкм Частота кадров 25 Гц/30 Гц/50 Гц/60 Гц
NETD <30mK Спектральный диапазон 8~14μm
Размер 44,5x44,5x33,6 мм Масса ≤77г
Выделить

Ядр 400x300 камеры LWIR термальное

,

Ядр камеры HVAC LWIR термальное
Оставьте сообщение
Характер продукции
PLUG417R Неохлаждаемый тепловизионный модуль


Тепловизионный модуль 400x300 17μM LWIR, неохлаждаемый, с промышленной термографией


Описание продукта


Тепловизионный модуль PLUG417R использует неохлаждаемый ИК-детектор LWIR 400x300 / 17μм с дополнительной функцией измерения температуры в диапазоне от -20℃ до 150 ℃ для промышленных измерений или измерения температуры тела. Этот инфракрасный тепловизионный модуль может не только измерять температуру вокруг вас, но и отображать тепловизионное изображение. Поэтому это, безусловно, лучший выбор для контроля изменения температуры.


Этот небольшой инфракрасный модуль камеры может широко использоваться в приложениях инфракрасной тепловизионной съемки, таких как термография, инспекция электроэнергии, инспекция зданий и т. д. Он полезен для OEM-клиентов для вторичной разработки и интеграции во все виды тепловизоров и инфракрасных термографических камер.


Основные характеристики


- NETD<30mk, высокая чувствительность
- Стабильная производительность
- Простота интеграции
- Четкое качество изображения и детализация
- Настраиваемый диапазон температур
- Сильная адаптивность к окружающей среде


Технические характеристики продукта


Модель PLUG417R
Производительность ИК-детектора
Разрешение 400x300
Размер пикселя 17μм
Спектральный диапазон 8~14μм
NETD <30mk
Обработка изображений
Частота кадров 25 Гц/30 Гц/50 Гц/60 Гц
Время запуска <15 с
Аналоговое видео PAL/NTSC
Цифровое видео RAW/YUV/BT656/LVDS
Компонент расширения USB/Camerlink
Режим затемнения Линейный/Гистограмма/Смешанный
Цифровое увеличение 1~8X непрерывное увеличение, размер шага 1/8
Отображение изображения Черный горячий/Белый горячий/Псевдоцвет
Направление изображения Горизонтальное/Вертикальное/Диагональное отражение
Алгоритм обработки изображений NUC/AGC/IDE
Электрические характеристики
Стандартный внешний интерфейс 50-контактный интерфейс HRS
Режим связи RS232-TTL, 115200 бит/с
Напряжение питания 4,5~6 В
Измерение температуры
Диапазон рабочих температур -10°C~50°C
Диапазон температур -20°C~150°C, 100°C~550°C
Точность измерения температуры ±2°C или ±2% (берется максимальное значение)
SDK ARM/Windows/Linux SDK, полноэкранная термография
Физические характеристики
Размеры (мм) 44,5x44,5x36,6
Вес ≤77 г
Адаптация к окружающей среде
Рабочая температура -40°C ~ +70°C
Температура хранения -45°C ~ +85°C
Влажность 5%~95%, без конденсации
Вибрация Случайная вибрация 5,35 г, 3 оси
Удар Полусинусоидальная волна, 40 г/11 мс, 3 оси, 6 направлений
Оптика
Дополнительный объектив Фиксированный фокус атермальный: 7,5 мм/13 мм/19 мм/25 мм/35 мм


Промышленные применения


Тепловизионный модуль PLUG417R широко используется при инспекции электроэнергии, машинном зрении, мониторинге безопасности зданий, на открытом воздухе, пожаротушении и спасательных операциях, правоохранительных органах и спасательных операциях, ADAS, полезной нагрузке БПЛА и т. д.


Ядр Uncooled 400x300 камеры LWIR термальное для построения безопасности HVAC 0


Индивидуальное обслуживание


Настройка продукта: Настройка конфигураций и адаптация алгоритмов для удовлетворения отраслевых требований

Техническая поддержка и обучение на месте: Предоставление основным клиентам практической настройки системы и обучения эксплуатации

Совместные инновации для новых продуктов и рынков: Сотрудничество с клиентами для совместной разработки инновационных решений для инфракрасных приложений


Часто задаваемые вопросы


1. Принцип работы инфракрасной фокальной плоскости


Массив фоточувствительных элементов расположен на детекторе фокальной плоскости. Инфракрасные лучи, излучаемые из бесконечности, отображаются на этих фоточувствительных элементах фокальной плоскости через оптическую систему. Детектор преобразует световой сигнал в электрический сигнал и выполняет интегральное усиление, выборку, выходной буфер и систему мультиплексирования, и, наконец, отправляется в систему мониторинга для формирования изображения.
