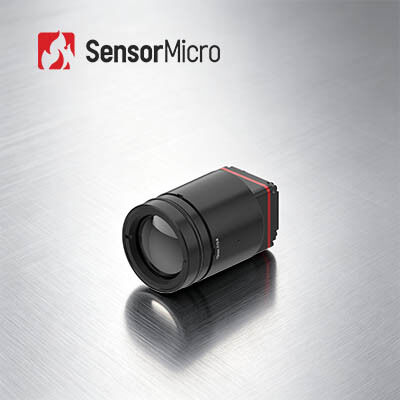

1280×1024 Разрешение 8μm Размер пикселя 30mK NETD Неохлажденный модуль термокамеры высокой четкости

  • 1280×1024 Resolution 8μm Pixel Size 30mK NETD Uncooled Thermal Imaging Camera Module High Definition
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели iTL1208
Количество мин заказа 1 кусок
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Разрешение 1280x1024/8 мкм Объектив камеры Доступно несколько
Алгоритм изображения NUC/3DNR/DNS/ДРК/ЕЕ NETD ≤30мК
Спектральный диапазон 8~14 мкм ДВ Цифровой видеоинтерфейс MIPI-CSI
Выделить

Ультракрасный модуль 640x512 камеры

,

Модуль камеры полезных нагрузок UAV ультракрасный
Оставьте сообщение
Характер продукции
определение 1280×1024/8μm Неохлаждаемого модуля камеры термического изображения высокое
Обзор продукта

Мы рады порекомендовать наш тепловизионный модуль iTL1208, ядро ​​мегапиксельной инфракрасной камеры iTL1208 с разрешением 8 мкм, специально разработанное для покупателей со всего мира, ориентированных на низкие SWaP и высокопроизводительные тепловые компоненты. Этот компактный модуль имеет общий размер 22,6×22,6×34,5 мм и вес нетто 35,7 г со стандартным объективом 12 мм, что делает его легко адаптируемым для основных портативных и мобильных конечных продуктов за рубежом.

Он обеспечивает выдающуюся тепловую чувствительность с NETD 30 мК и четкие тепловизионные изображения HD 1280×1024, чему способствуют встроенные алгоритмы настройки изображения. Все стандартные промышленные интерфейсы зарезервированы: MIPI CSI, двойной вывод данных RAW/YUV и каналы управления последовательный/I2C. Мы поддерживаем выборочное тестирование, небольшие пробные заказы и полное международное техническое руководство для сборки вашей продукции на местном уровне и ее вывода на рынок.

Основные характеристики
  • Чрезвычайно легкий дизайн
    Компактный размер 22,6×22,6×34,5 мм и вес 35,7 г (включая объектив 12 мм)
    Один из самых высоких уровней интеграции в своем классе
  • Высокая чувствительность, точное обнаружение
    Сверхмалый размер пикселей 8 мкм и разрешение 1280×1024, обеспечивающий высокую детализацию и четкость изображения.
    Типичное значение NETD ≤ 30 мК, что позволяет надежно обнаруживать незначительные различия температур.
  • Упрощенная разработка, быстрая интеграция
    Доступно несколько вариантов оптических линз для удовлетворения разнообразных требований применения.
    Поддерживает интерфейс вывода изображения MIPI CSI.
    Вывод данных изображения RAW и YUV с управлением через последовательный порт/I2C
Технические характеристики продукта
Модель iTL1208
Индикаторы ИК-детекторов Чувствительный материал: VOx
Разрешение: 1280×1024
Размер пикселя: 8 мкм
Спектральный отклик: 8 мкм ~ 14 мкм
Типичный NETD: ≤30 мК
Обработка изображений Частота цифровых кадров: 25/30 Гц
Время запуска: ≤6 с
Цифровое видео: RAW/YUV
Алгоритм изображения: NUC/3DNR/DNS/DRC/EE
Отображение изображения: 10 типов (белое горячее/лава/железно-красное/горячее железо/медицинское/арктическое/Радуга 1/Радуга 2/оттенок/черное горячее)
Программное обеспечение для ПК Управление модулем и отображение видео
Электрический Стандартный внешний интерфейс: 34-контактный разъем_Интерфейс: BP04SD-34-0065-R0
Интерфейс связи: TTL-232/I2C
Цифровой видеоинтерфейс: MIPI-CSI
Напряжение питания: 4,5-5,5 В
Типичное энергопотребление: 1 Вт
Механический Размер (включая линзу):
• С объективом 5 мм: 22,6×22,6×50 мм (внешний диаметр объектива Φ37 мм)
• С объективом 10 мм: 22,6×22,6×45,3 мм (внешний диаметр объектива Φ33 мм)
• С объективом 12 мм: 22,6×22,6×34,5 мм (внешний диаметр объектива Φ26,6 мм)
• С объективом 17 мм: 22,6×22,6×35,4 мм (внешний диаметр объектива Φ27 мм)
• С объективом 25 мм: 22,6×22,6×44,2 мм (внешний диаметр объектива Φ33 мм)
• С объективом 35 мм: 22,6×22,6×50,9 мм (внешний диаметр объектива Φ43,2 мм)

Вес (включая объектив):
• 85,5±4,5 г (с объективом 5 мм)
• 70,5±3,6 г (с объективом 10 мм)
• 35,7±2 г (с объективом 12 мм)
• 40,7±2,1 г (с объективом 17 мм)
• 71,0±3,6 г (с объективом 25 мм)
• 110±5,5 г (с объективом 35 мм)
Экологическая адаптивность Рабочая температура: -40℃~+70℃
Температура хранения: -45℃~+85℃
Влажность: 5–95 %, без конденсации.
Вибрация: 5,35 г, случайная вибрация, 3-осевая.
Удар: полусинусоидальная волна, 40 г/11 мс, направление удара по оси X, 3 раза.
Сертификация: ROHS2.0/REACH
Оптическая линза: Атермальная с фиксированным фокусом: 5/10/12/17/25/35 мм
Промышленное применение
  • Лесные пожары
  • Обслуживание электропитания
  • Фотоэлектрическая инспекция
  • Мониторинг безопасности
  • Носимые устройства
  • Портативные устройства
Преимущества продукта
  • Разнообразный портфель продуктов
    Широкий спектр форматов продуктов, включая инфракрасные детекторы, ядра камер и модули для удовлетворения различных требований к интеграции.
  • Богатое разнообразие продуктов
    Различные разрешения матрицы, размеры пикселей, диапазоны волн и комбинации опций линз обеспечивают большую гибкость для разнообразных приложений.
  • Выдающаяся производительность
    Четкое изображение, компактный размер, низкое энергопотребление, высокая чувствительность и высокая надежность — созданы для работы в широком диапазоне экологических проблем.
  • Простая интеграция
    Множество вариантов интерфейса упрощают интеграцию и обеспечивают быструю разработку в различных областях применения.
Часто задаваемые вопросы
Что такое диапазон DRI?
Это средство измерения расстояния, на котором инфракрасный детектор может создать изображение конкретной цели, и его можно разделить на дальность обнаружения, дальность распознавания и дальность идентификации.

D (Обнаружение): способность отличать объект от фона.
R (Распознавание): способность классифицировать класс объекта (животное, человек, транспортное средство, лодка…)
I (Идентификация): умение подробно описать объект (человек в шляпе, олень, джип…)

Согласно критериям Джонсона, когда вероятность видимости деталей цели на расстоянии DRI составляет 50%, минимальное количество пар линий цели составляет 1:3:6 (или 1:4:8), а соответствующее минимальное количество пикселей составляет 2:6:12 (или 2:8:16).

Предполагая, что целевой диаметр равен H, фокусное расстояние равно f, размер пикселя равен d, а количество пар линий равно n, тогда расстояние обзора L=H×f/(2n×d).
