детектор 15μM 640x512 MWIR ультракрасный охладил для системы дистанционного контроля

  • 15μM 640x512 MWIR Infrared Detector Cooled For Remote Monitoring System
Место происхождения Ухань, провинция Хубэй, Китай
Фирменное наименование GST
Сертификация ISO9001:2015; RoHS; Reach
Номер модели C615M MWIR
Количество мин заказа 1 кусок
Цена Negotiable
Условия оплаты Л/К, Т/Т

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Разрешение 640x512/12 мкм NETD ≤17 мК (F2); ≤18 мК (F4)
Спектральный диапазон8~14 мкм 3,7~4,8 мкм МВт Рабочая Температура -45℃~+71℃
Высокий свет

640x512 Инфракрасный детектор с охлаждением

,

Инфракрасный детектор 15 мкм с охлаждением

,

Удаленный мониторинг Инфракрасный детектор MWIR
Оставьте сообщение
Характер продукции

детектор 15μM 640x512 MWIR ультракрасный охладил для системы дистанционного контроля

Описание продукта

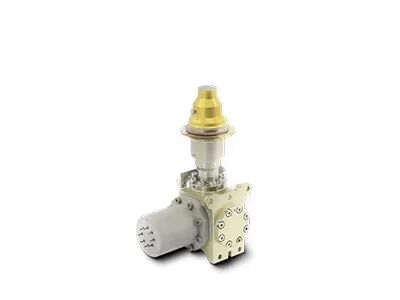

C615M MWIR — это один из инфракрасных детекторов с охлаждением HgCdTe/MCT, разработанный компанией Global Sensor Technology (GST).Он имеет самую популярную спецификацию 640x512/15 мкм практически для всех возможных приложений, таких как система наблюдения на большом расстоянии, портативные тепловизоры, камеры обнаружения утечки газа и т. д.



C615M RS058 взаимозаменяем с большинством популярных продуктов, подобных Scorpio, при конфигурации со встроенным охладителем Стирлинга RS058.Конструкция Дьюара, размер охладителя и механический/электрический интерфейс почти одинаковы, так что интеграторам камер нужно только вынуть свой старый неисправный аналог и легко подключить наш сменный C615M RS058 для дальнейшей внутренней настройки.



 Основные характеристики



- Разрешение: 640x512

- Шаг пикселя: 15 мкм

- Высокая чувствительность

- Компактный дизайн

- Легкий

- Низкое энергопотребление



характеристики продукта



Модель C615M МВт
Материал МСТ
Разрешение 640x512
Шаг пикселя 15 мкм
Спектральный диапазон 3,7 мкм～4,8 мкм МВт
Рабочий режим Снимок, режим интеграции ITR/IWR;Режим Windows;анти-цветение
Емкость заряда 9.1Me-/6.5Me-(ITR)
7.8Me-/5.2Me-(ИВР)
Динамический диапазон ≥75дБ
Количество выходов 4;До 10 Мпикс/с на выход
NETD F2: ≤17 мК
F4: ≤18 мК
Эффективная скорость пикселей ≥99,5%
Неравномерность реакции ≤8%
Тип криокулера РС058/РС046
Постоянное энергопотребление ≤6Вт@RS058
≤5Вт@RS046
Максимальная потребляемая мощность ≤12 Вт при RS058
≤11 Вт при RS046
Источник питания RS058: 24 В постоянного тока
RS046: 32 В постоянного тока
Время охлаждения ≤6мин при RS058
≤5мин30с @ RS046
Масса ≤600 г @ RS058
≤350 г @ RS046
Размер (мм) RS046: 122x46,3x82
RS058: 147x58,5x71
Рабочая температура -45°С ~ +71°С



Промышленное применение


Инфракрасный детектор C615M MWIR с криогенным охлаждением широко используется во многих областях, таких как система дистанционного мониторинга, система улучшения зрения в полете, многосенсорная полезная нагрузка и т. д.

детектор 15μM 640x512 MWIR ультракрасный охладил для системы дистанционного контроля 0



Охлаждаемые неохлаждаемые инфракрасные детекторы


детектор 15μM 640x512 MWIR ультракрасный охладил для системы дистанционного контроля 1

детектор 15μM 640x512 MWIR ультракрасный охладил для системы дистанционного контроля 2


Часто задаваемые вопросы



1. Преимущества оптической газовой визуализации

Экономия времени и эффективность: поддержка крупномасштабного обнаружения в реальном времени, быстрое обнаружение утечек, отсутствие необходимости прерывания производства.
Обнаружение на большом расстоянии: вдали от опасных и сложных зон, бесконтактный неразрушающий контроль, без дополнительного источника излучения
Легко анализировать: интуитивно понятное изображение, мгновенное сохранение, удобный анализ
Многофункциональный контроль: можно обнаружить различные газы с отличной функцией дистанционного измерения температуры

2．Принцип работы оптической газовой визуализации

Оптическая газовая визуализация — это своего рода инфракрасная технология, позволяющая обнаруживать невидимые промышленные газы.

После поглощения инфракрасного излучения на определенных длинах волн между газом и фоном возникает разница в инфракрасном излучении.

Инфракрасный детектор для обнаружения утечек газа со встроенным узкополосным фильтром принимает только инфракрасный диапазон, близкий к пику инфракрасного поглощения газа, и может преобразовывать газ в видимые инфракрасные изображения за счет разницы излучений между газом и фоном.
