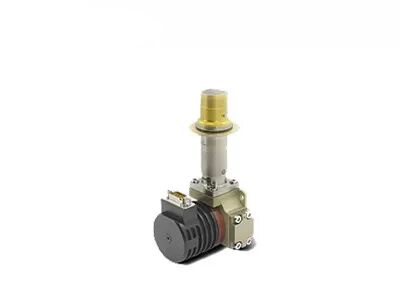

МВИР Криогенно охладил ультракрасный детектор 15μМ 640кс512 для Мулти полезной нагрузки датчика

  • MWIR Cryogenically Cooled Infrared Detector 15μM 640x512 for Multi Sensor Payload
Место происхождения Ухань, провинция Хубэй, Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели C615M MWIR
Количество мин заказа 1 кусок
Цена negotiable
Условия оплаты Л/К, Т/Т
Подробная информация о продукте
Разрешение 640x512/12 мкм NETD ≤17 мК (F2); ≤18 мК (F4)
Спектральный диапазон8~14 мкм 3,7~4,8 мкм МВт Рабочая температура -45℃~+71℃
Выделить

Криогенно-охлаждаемый инфракрасный детектор MWIR

,

640x512 Охлаждаемый инфракрасный детектор MWIR

,

Охлаждаемые инфракрасные детекторы 640x512
Оставьте сообщение
Характер продукции

15μM 640x512 Охлаждаемый MWIR Инфракрасный Детектор для Системы Удаленного Мониторинга

Описание продукта


Являясь одним из охлаждаемых инфракрасных детекторов HgCdTe/MCT, разработанных SensorMicro. C615M - это детектор среднего инфракрасного диапазона (MWIR) на основе технологии MCT с разрешением 640×512, размером пикселя 15μm, который может отображать четкие изображения. Оснащенный стандартными отраслевыми интерфейсами и криокулерами RS058/RS046/LS734, C615M разработан для удовлетворения различных требований заказчиков к легкому весу, низкому энергопотреблению, длительному сроку службы и высокой надежности. Он имеет наиболее популярную спецификацию 640x512/15μm для практически всех возможных применений, таких как системы наблюдения на большие расстояния, портативные тепловизоры, камеры обнаружения утечек газа и т. д.


C615M RS058 взаимозаменяем с большинством основных продуктов, подобных Scorpio, при конфигурации с интегрированным кулером RS058. Конструкция девара, размер кулера и механический/электрический интерфейс практически одинаковы, поэтому интеграторам камер нужно только вынуть свой старый дефектный аналог и легко подключить наш взаимозаменяемый C615M RS058 для дальнейшей внутренней конфигурации.


Он может широко использоваться во многих высокотехнологичных приложениях, таких как портативные системы разведки, системы удаленного мониторинга, системы поиска и слежения, улучшенные системы обзора полета, электрооптическая полезная нагрузка и т. д.


 Основные характеристики


Четкое и ясное изображение
• Хорошая однородность, эффективная скорость пикселей＞99,5%
• Высокая тепловая чувствительность


Гарантированная непрерывная поставка
• Взаимозаменяемый стандартный интерфейс
• Массовое производство, хорошая согласованность


Разработано для конкретных применений
• Длина волны может быть настроена
• F-число может быть настроено
• Монтажная поверхность может быть настроена
• Доступно несколько криокулеров


Технические характеристики продукта


Модель C615M MW
Материал MCT
Разрешение 640x512
Шаг пикселя 15μm
Спектральный диапазон 3.7μm～4.8μm MW
Режим работы Снимок, режим интеграции ITR/IWR; Оконный режим; Анти-блики
Емкость заряда 9.1Me-/6.5Me-(ITR)
7.8Me-/5.2Me-(IWR)
Динамический диапазон ≥75dB
Количество выходов 4; До 10Mpixel/s на выход
NETD F2: ≤17mK
F4: ≤18mK
Эффективная скорость пикселей ≥99.5%
Неравномерность отклика ≤8%
Тип криокулера RS058/RS046
Постоянное энергопотребление ≤6W@RS058
≤5W@RS046
Максимальное энергопотребление ≤12W @ RS058
≤11W @ RS046
Источник питания RS058: 24V DC
RS046: 32V DC
Время охлаждения ≤6min @ RS058
≤5min30s @ RS046
Вес ≤600g @ RS058
≤350g @ RS046
Размеры (мм) RS046: 122x46.3x82
RS058: 147x58.5x71
Рабочая температура -45°C ~ +71°C


Промышленные применения


Охлаждаемый криогенный инфракрасный детектор C615M MWIR широко используется во многих областях, таких как системы удаленного мониторинга, системы улучшения обзора полета, многосенсорная полезная нагрузка и т. д.

МВИР Криогенно охладил ультракрасный детектор 15μМ 640кс512 для Мулти полезной нагрузки датчика 0


Наша линейка продуктов



Собственные технологии инфракрасных детекторов

8-дюймовые 0,11μm неохлаждаемые инфракрасные детекторы VOx

8-дюймовые 0,5μm охлаждаемые инфракрасные детекторы MCT

8-дюймовые 0,5μm охлаждаемые инфракрасные детекторы T2SL



Производственные мощности и преимущества

6 миллионов разработанных самостоятельно инфракрасных детекторов в год

Производственный объект полупроводников площадью 30 000 м²

Чистая комната площадью 20 000 м²


О SensorMicro


SensorMicro - ведущий мировой производитель и поставщик инфракрасных детекторов. Компания готова предоставить клиентам по всему миру высокопроизводительные неохлаждаемые и охлаждаемые тепловизионные детекторы и поделиться своим профессиональным опытом применения.


Часто задаваемые вопросы


1. Преимущества оптической визуализации газа

Экономия времени и эффективность: поддержка крупномасштабного обнаружения в реальном времени, быстрое определение местоположения утечки, отсутствие необходимости прерывать производство.
Обнаружение на большие расстояния: вдали от опасных и сложных зон, неконтактное неразрушающее тестирование, без дополнительного источника излучения
Простота анализа: интуитивное изображение, мгновенное хранение, удобный анализ
Многофункциональная проверка: можно обнаружить различные газы, с отличной функцией дистанционного измерения температуры

2．Принцип работы оптической визуализации газа

Оптическая визуализация газа - это разновидность инфракрасной технологии, которая позволяет видеть невидимые промышленные газы.

После поглощения инфракрасного излучения на определенных длинах волн разница в инфракрасном излучении будет вызвана между газом и фоном.

Инфракрасный детектор обнаружения утечек газа со встроенным узкополосным фильтром принимает только инфракрасный диапазон вблизи пика инфракрасного поглощения газа и может преобразовывать газ в видимые инфракрасные изображения за счет разницы излучения между газом и фоном.
