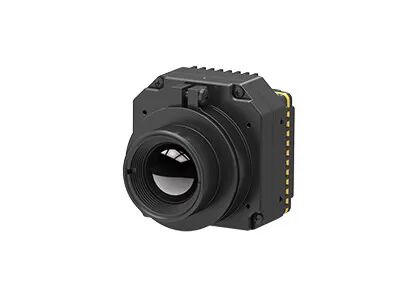

Модуль камеры слежения термического изображения LWIR 400x300 Uncooled

  • LWIR 400x300 Thermal Imaging Security Camera Module Uncooled
Место происхождения Провинция Ухань, Хубэй, Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели PLUG417
Количество мин заказа 1 часть
Цена negotiable
Условия оплаты Л/К, Т/Т
Подробная информация о продукте
Тип Неохлаждаемый модуль камеры Разрешение 400x300 / 17 мкм
Частота кадров 9Hz/25Hz/30Hz/50Hz/60Hz NETD <30mK
Типичное энергопотребление <1,1 Вт Масса ≤77г
Выделить

Камера слежения термического изображения LWIR

,

Uncooled камера слежения термического изображения

,

термальная камера слежения 400x300
Оставьте сообщение
Характер продукции
PLUG417 Инфракрасный модуль


LWIR 400x300 Модуль термоизоляционной камеры безопасности неохлажденный


Описание продукта


PLUG417 представляет собой тип теплового модуля, который специально используется для быстрой интеграции в тепловую камеру безопасности.полная серия оптических компонентов, схема обработки сигнала и уникальный алгоритм обработки изображений, модуль инфракрасной камеры PLUG417 обеспечивает четкое изображение, плавное качество, превосходную производительность и множество доступных линз.


Модуль тепловой камеры IR PLUG417 обеспечивает различные интерфейсы, распространенные в отрасли, для простого подключения и интеграции в инфракрасные камеры наблюдения OME.У нас есть некоторые успешные решения для термоизоляции, которые могут быть применены во многих приложениях.


Датчики микроохлажденные инфракрасные детекторы и модули термоизоляции могут широко использоваться и интегрироваться в системы мониторинга безопасности.такие как мониторинг дорожного движения в умных городах для повышения эффективности и безопасности транспортных сетей, мониторинг инфраструктуры, пожарная охрана в промышленных районах, раннее обнаружение пожара на открытых территориях или даже на больших расстояниях, защита портов,охрана границ для предотвращения незаконного пересечения границы, периметровое наблюдение, морское круизирование, полезные нагрузки БПЛА, электрооптическая система и т.д.


Основные особенности


- NETD < 30mk, высокая чувствительность
- Устойчивая производительность
- Легкая интеграция и подключение
- Чистое качество изображения и детали
- Сильная адаптация к окружающей среде


Спецификации продукции


Модель PLUG417
Производительность инфракрасного детектора
Резолюция 400х300
Пиксельный диапазон 17 мкм
Спектральный диапазон 8 ~ 14 мкм
NETD < 30 мк
Обработка изображений
Скорость кадров 9 Гц/25 Гц/30 Гц/50 Гц/60 Гц
Время запуска < 10 с
Аналоговое видео PAL/NTSC
Цифровое видео В случае, если вы не сможете получить разрешение на перемещение, вы можете использовать:
Компонент расширения USB/Camerlink
Режим затемнения Линейная/гистограмма/смешанная
Цифровой зум 1 ~ 8X непрерывный зум, размер шага 1/8
Отображение изображения Черный горячий/белый горячий/псевдоцветный
Направление изображения Горизонтально/вертикально/диагонально перевернуть
Алгоритм изображения NUC/AGC/IDE
Электрическая спецификация
Стандартный внешний интерфейс 50pin_HRS интерфейс
Режим связи RS232-TTL, 115200 бит в секунду
Напряжение питания 4.5~6В
Типичное потребление энергии < 1,1 Вт
Физические характеристики
Размер (мм) 44.5ммх44.5ммх36.6мм
Вес ≤ 77 г
Приспособление к окружающей среде 　
Операционная температура -40°C ~ +70°C
Температура хранения -45°C ~ +85°C
Влажность 5% - 95%, неконденсирующий
Вибрация Случайная вибрация 5,35 грамм, 3 оси
Шок Полусинусовая волна, 40g/11ms, 3 оси 6 направления
Оптики
Опциональная линза Фиксированный фокус Атермальный: 7,5 мм/13 мм/19 мм/25 мм/35 мм/50 мм/60 мм/100 мм
Моторизованная линза: 75 мм/100 мм/150 мм
Непрерывный оптический зум: 30-150 мм


Промышленное применение


Модуль тепловой инфракрасной камеры PLUG417 подходит для системы мониторинга на дальние расстояния и сложных условий, таких как малонаселенные районы, 24/7 мониторинг погодных условий, суровые погодные условия.


Модуль камеры слежения термического изображения LWIR 400x300 Uncooled 0


Стандартизированная служба


Полная документация: руководства по производству, инструкции по настройке и рекомендации по выбору.

Помощь в разработке и тестировании: простейшее интегрированное тестирование образцов, оценка производительности и проверка параметров.

Расширенный набор инструментов для разработчиков: SDK, API, алгоритмы и инструменты отладки для глубокой интеграции.

Удаленная техническая поддержка: поддержка круглосуточная, 24 часа в сутки, быстрое реагирование и своевременное разрешение критических проблем.

Гарантия: оригинальные детали и строгое соблюдение процесса для восстановления оптимальной производительности.


Часто задаваемые вопросы


1Что такое инфракрасный детектор / термоизоляционный датчик?

Инфракрасные волны не видны человеческим глазом. Infrared detector / thermal imaging sensor is an optical-electrical device to react to infrared radiation and thermal energy and convert it into electrical signal and then output visible thermal images.


2Что такое ВЛП?

WLP относится к упаковке уровня пластинки. Это процесс завершения высоковакуумной упаковки непосредственно на всей пластинке MEMS, а затем нанесения и резки для создания одного инфракрасного датчика.Вместе с металлической упаковкой, керамическая упаковка, это 3 основных формата упаковки неохлажденных инфракрасных детекторов.


3Какое преимущество в WLP?

WLP IR-детекторы специально разработаны для удовлетворения требований миниатюризации и низкой стоимости при применении инфракрасной технологии на рынке потребительской электроники.с возможностью массовой изготовленияВ настоящее время компания предлагает различные решения для инфракрасных модулей WLP для расширения новых приложений на развивающихся рынках.
