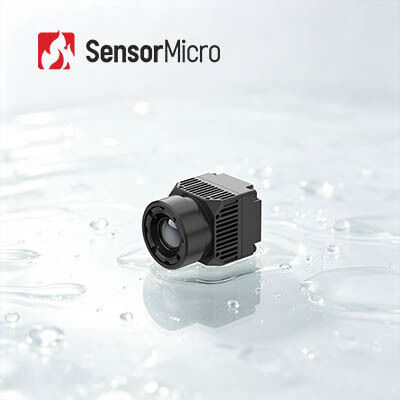

Неохлаждаемый тепловизионный модуль LWIR с разрешением 640x512 и шагом пикселя 8 мкм для медицинского тепловизионного скрининга

  • LWIR Uncooled Thermal Module with 640x512 Resolution and 8μm Pixel Pitch for Medical Thermal Image Screening
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация RoHS2.0; Reach
Номер модели iHA608W
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Разрешение 640x512 Потребляемая мощность 0.6W
Спектральный диапазон 8~14 мкм Шаг пикселя 8 мкм
Типичный NETD ≤30мК Частота кадров 25 Гц
Выделить

Медицинский неохлаждаемый тепловизионный модуль LWIR

,

Неохлаждаемый тепловизионный модуль 384x288

,

Тепловизионный модуль камеры 17 мкм
Оставьте сообщение
Характер продукции
Неохлаждаемый тепловизионный модуль LWIR 640x512 8 мкм для медицинского термографического скрининга
Неохлаждаемый тепловизионный модуль LWIR 640x512 8 мкм для медицинского термографического скрининга
Описание продукта
Ищете высокопроизводительный неохлаждаемый тепловизионный модуль для медицинского измерения температуры? Модель iHA608W использует инфракрасный детектор ApexCore 640×512 с шагом пикселя 8 мкм, специально разработанный для бесконтактного измерения температуры тела с точностью ±0,5 градуса. Специализированные медицинские алгоритмы обработки изображений формируют детализированную тепловую картинку, точно отображая распределение температуры и выдавая стабильные данные измерений. Размер пикселя 8 мкм позволяет уменьшить общие габариты и вес. Оснащенный видеовыходом Type-C и интерфейсом связи USB 2.0, тепловизионный модуль обеспечивает простую интеграцию. Основные сферы применения включают медицинское диагностическое оборудование, пункты санитарного контроля в общественных местах и контроль температуры тела животных.
Основные особенности
  • Высокоточное измерение температуры и четкое тепловизионное изображение
    • Специально разработан для бесконтактного измерения температуры тела человека с точностью до ±0,5 °C
    • Оптический объектив медицинского уровня в сочетании со специализированными медицинскими алгоритмами для получения четких тепловых изображений
  • Компактный и легкий встраиваемый тепловизионный модуль
    • Инфракрасный сенсор ApexCore 8 мкм обеспечивает миниатюрную механическую конструкцию
    • Размеры 21×21×31,5 мм, вес 25±2 г, легко встраивается в компактные медицинские приборы
  • Простая интеграция и кроссплатформенный SDK
    • Готовые к использованию интерфейсы Type-C и USB 2.0 для ускорения развертывания системы
    • Полная поддержка SDK: Windows, Android, Linux, снижающая сложность инженерной разработки
Технические характеристики продукта
Модель iHA608W
Характеристики ИК-детектора
Чувствительный материал VOx
Разрешение 640×512
Размер пикселя 8 мкм
Спектральный диапазон 8 мкм ~ 14 мкм
Типовая чувствительность (NETD) ≤30 мК
Обработка изображений
Цифровая частота кадров 25 Гц
Время запуска ≤6 с
Цифровое видео RAW/YUV/TMP
Алгоритмы обработки изображения NUC/3DNR/DNS/DRC/EE
Отображение изображения Медицинский / Псевдоцвета
ПО для ПК
Программное обеспечение Управление модулем и отображение видео
Измерение температуры
Рабочая температура 10 ℃ ~ +50 ℃
Диапазон измерения температуры 32 ℃ ~ +42 ℃
Точность измерения температуры ≤±0,5 ℃ (после 2 минут прогрева, при температуре окружающей среды 23±3 °C, цель 32–42 °C)
Дистанция измерения 0,5–5 м; поддержка измерения температуры на различных расстояниях через SDK
SDK Поддержка SDK для Windows/Android/Linux, выполнение анализа видеопотока, управление модулем, полное матричное измерение температуры, визуализация температуры, настройка температурного окна, интеграция в различные системы
Электрические характеристики
Стандартный внешний интерфейс USB (TYPE-C)
Интерфейс связи USB
Интерфейс цифрового видео USB 2.0
Напряжение питания 5 В ± 0,5 В
Типовая потребляемая мощность 0,6 Вт
Оптический объектив
Фокусное расстояние 4 мм
Тип объектива Фиксированный фокус, атермальный
F/# 1
FOV (Г×В) 69,2° × 55,4°
Механические характеристики
Размеры (включая объектив) 21 мм × 21 мм × 31,5 мм (включая объектив 4 мм)
Вес (включая объектив) 25 ± 2 г (включая объектив 4 мм)
Устойчивость к условиям окружающей среды
Рабочая температура -10 ℃ ~ +50 ℃
Температура хранения -45 ℃ ~ +85 ℃
Влажность 5% ~ 95%, без конденсации
Вибрация 5,35 grms, случайная вибрация, по 3 осям
Ударные нагрузки Полусинусоидальная волна, 40 g / 11 мс, направление удара: 3 оси, 6 направлений
Электростатический разряд (ESD) Контактный разряд 6 кВ; воздушный разряд 8 кВ
Сертификация
Экологическая сертификация ROHS2.0/REACH
Сферы применения
Ожидается, что тепловизионный модуль iHA608W найдет широкое применение в таких областях, как скрининг заболеваний, физиотерапия традиционной китайской медицины, медицинские осмотры, реабилитация и др., как в настоящее время, так и в будущем.
Наши преимущества
  • Разнообразный ассортимент продукции
  • Глубокая техническая экспертиза
  • Строгая проверка надежности гарантирует высокое качество
  • Ориентация на инновации и практическое применение в сфере инфракрасных технологий
  • Профессиональная техническая поддержка и услуги совместной разработки
Часто задаваемые вопросы
1. В чем разница между неохлаждаемыми и охлаждаемыми ИК-детекторами?
В настоящее время на рынке представлены два типа инфракрасных тепловизионных сенсоров: охлаждаемые и неохлаждаемые.

Неохлаждаемый ИК-детектор работает при температуре окружающей среды. Он производится по полупроводниковым технологиям, поэтому обычно может выпускаться крупными партиями, имеет компактные размеры и низкую стоимость. Неохлаждаемые ИК-детекторы широко применяются в портативных, ручных и мобильных устройствах.

Охлаждаемые ИК-детекторы упакованы в блок, поддерживающий чрезвычайно низкую температуру с помощью криогенного охладителя. Они значительно крупнее, дороже и менее надежны по сравнению с неохлаждаемыми сенсорами, главным образом из-за необходимых им сложных систем охлаждения. Однако охлаждаемые системы обладают невероятно высокой чувствительностью и обычно используются с длиннофокусной оптикой для решения задач на больших расстояниях.
2. Об инфракрасных детекторах в корпусе на уровне пластины (WLP)
Корпусирование на уровне пластины (Wafer-Level Packaging, WLP) стало важной частью передовых технологий корпусирования в полупроводниковой промышленности. Корпусирование на уровне пластины — это процесс создания высоковакуумного корпуса непосредственно на всей МЭМС-пластине с последующим скрайбированием и резкой на отдельные инфракрасные детекторы. При этом большая часть или все процедуры корпусирования и тестирования выполняются непосредственно на пластине ИК-детекторов перед ее разделением.

Это усовершенствованный корпус размером с кристалл, отвечающий требованиям компактности, малого веса, портативности, удобства ручного использования, низкой стоимости и высокой эффективности производства.
