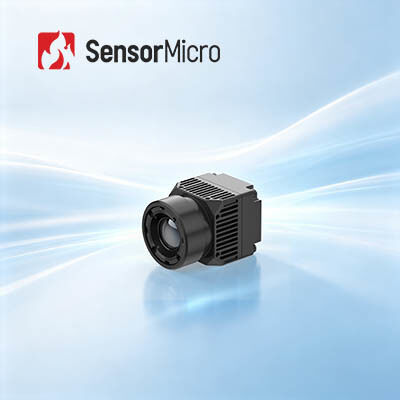

Неохлаждаемый инфракрасный модуль камеры с разрешением 640x512, шагом пикселя 8 мкм и типичным значением NETD 30 мК для медицинской диагностики
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | RoHS; Reach |
| Номер модели | iHA608W |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Разрешение | 640x512 | Потребляемая мощность | 0.6W |
|---|---|---|---|
| Спектральный диапазон | 8~14 мкм | Шаг пикселя | 8 мкм |
| Типичный NETD | ≤30мК | Частота кадров | 25 Гц |
| Выделить | Uncooled ультракрасный модуль камеры,Uncooled ультракрасный модуль камеры 384x288,Типичное ядр камеры NETD 50mk термальное |
||
Характер продукции
640x512/8μm Неохлажденный модуль инфракрасной камеры Типичный NETD 30mk для медицинской диагностики
Обзор продукции
Модель iHA608W включает в себя детектор инфракрасного из ApexCore 640 × 512 с неохлажденным инфракрасным диапазоном с диапазоном пикселей 8 мкм,оптимально разработанный для бесконтактного биометрического измерения температуры с точностью измерения, контролируемой в пределах ±0.5°C. Встроено специальное медицинское программное обеспечение для обработки изображений для оптимизации гранулированности тепловых изображений,восстановить целевое тепловое распределение в режиме реального времени и обеспечить достоверность и стабильность измеренных температурных значений.
Дизайн мини-пикселей в 8 мкм значительно уменьшает объем модуля и структурные габариты.0 передача данных предназначена для сокращения циклов интеграции системПрименимые сценарии охватывают клиническую медицинскую диагностику, скрининг массовых заболеваний, получение температуры животноводства и биомониторинг.
Основные особенности
Точное измерение, гладкое изображение
• Разработан для неконтактного определения биологической температуры с высокой точностью измерения ± 0,5°C
• Сочетается с медицинскими линзами и эксклюзивными алгоритмами обработки медицинских изображений для более четкой термической визуализации
Ультракомпактный модуль для легкой интеграции
• Использует инфракрасный детектор с маленькими пикселями ApexCore 8μm для миниатюризации структуры модуля
• Размеры всего 21×21×31,5 мм с регулируемым весом 25±2 г, идеально подходит для различных компактных устройств
Эффективная интеграция систем и снижение сложности разработки
• Стандартные интерфейсы типа C + USB2.0 для более быстрой интеграции
• SDK для Windows / Android / Linux предлагается для упрощения разработки
Спецификации продукции
| Модель | iHA608W |
|---|---|
| Индикаторы инфракрасного детектора | |
| Чувствительный материал | Vox |
| Резолюция | 640×512 |
| Размер пикселя | 8 мкм |
| Спектральная реакция | 8μm ~ 14μm |
| Типичная NETD | ≤ 30 мК |
| Обработка изображений | |
| Цифровая частота кадров | 25 Гц |
| Время запуска | ≤ 6 с |
| Цифровое видео | РАУ/ЮВ/ТМП |
| Алгоритм изображения | NUC/3DNR/DNS/DRC/EE |
| Отображение изображения | Медицинский цвет/псевдоцвет |
| Программное обеспечение ПК | |
| Программа | Модуль управления и видеодисплей |
| Измерение температуры | |
| Рабочая температура | 10°C ~ +50°C |
| Диапазон измерений | 32°C ~ +42°C |
| Точность измерений | ± 0,5°C после запуска в течение 2 минут (когда целевой диапазон температуры составляет 32~42°C, а температура окружающей среды 23±3°C) |
| Расстояние измерения | 0.5m до 5m, и измерения температуры на различных расстояниях могут быть достигнуты с помощью SDK |
| SDK | SDK для Windows/Android/Linux доступны Позволяет анализировать потоки видео, контролировать модули, всеобъемлющее измерение температуры массива, визуализацию температуры, настройку температурных окон и интеграцию нескольких устройств |
| Электрические | |
| Стандартный внешний интерфейс | USB ((ТИП-С) |
| Интерфейс связи | USB |
| Цифровой видеоинтерфейс | USB2.0 |
| Напряжение питания | 5В±0.5 |
| Типичное потребление энергии | 0.6W |
| Оптические линзы | |
| Фокусное расстояние | 4 мм |
| Тип линзы | Фиксированный фокус атермальный |
| Чёрт! | 1 |
| ПОВ (H×V) | 690,2°×55,4° |
| Физические размеры | |
| Размер (мм) | 21мм×21мм×31,5мм (с 4мм объективом) |
| Масса (г) | 25g±2 (с линзой 4 мм) |
| Приспособимость к окружающей среде | |
| Операционная температура | -10°C+50°C |
| Температура хранения | -45°C+85°C |
| Влажность | 5% ~ 95%, неконденсирующий |
| Вибрация | 5.35 грамм, случайная вибрация, 3-осяная |
| Шок | Полусинусовая волна, 40g/11ms, направление удара 3-ося, 6-направления |
| ESD | Контактный разряд: 6 кВ Выпуск воздуха: 8 кВ |
| Сертификация | |
| Охрана окружающей среды | ROHS2.0/REACH |
Промышленное применение
Ожидается, что тепловой модуль iHA608W будет широко применяться в области скрининга заболеваний, физиотерапии традиционной китайской медицины, медицинского осмотра, реабилитации и т.д.в настоящее время и в будущем.
Преимущества портфеля продуктов
Диверсифицированный портфель продукции
Широкий спектр форматов продукции, включая инфракрасные детекторы, ядра камер и модули для удовлетворения различных требований к интеграции.
Богатое разнообразие продуктов
Многочисленные разрешения массива, размеры пикселей, волны и комбинации опций линз обеспечивают большую гибкость для различных приложений.
Выдающиеся результаты
Чистое изображение, компактный размер, низкое энергопотребление, высокая чувствительность и высокая надежность - предназначены для работы в широком диапазоне экологических проблем.
Легкая интеграция
Многочисленные варианты интерфейсов позволяют легко интегрироваться и быстро развиваться в нескольких областях применения.
Часто задаваемые вопросы
-
Что такое NETD?
NETD означает "эквивалентный шуму разница температуры".Это мера того, насколько хорошо детектор тепловой томографии способен различать между очень малыми различиями в тепловом излучении на изображенииNETD обычно выражается в милликельвинах (mK). Обычно чем ниже значение NETD, тем выше тепловая чувствительность. -
Что такое SWaP3?
SWaP3 относится к размеру, весу, мощности, производительности и цене. -
Что такое DRI?
DRI обычно относится к расстоянию обнаружения, распознавания и идентификации системы тепловой визуализации.
