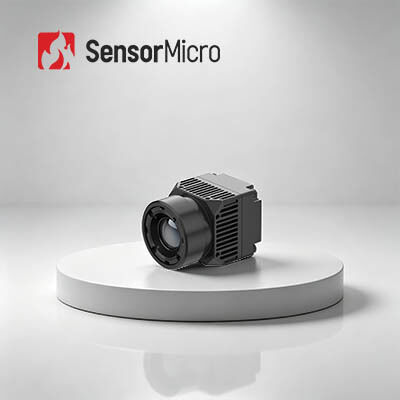

Медицинский инфракрасный тепловизионный модуль с разрешением 640x512 и шагом пикселя 8 мкм с точностью ±0,5 °C
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | RoHS2.0; Reach |
| Номер модели | iHA608W |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Разрешение | 640x512 | Потребляемая мощность | 0.6W |
|---|---|---|---|
| Спектральный диапазон | 8~14 мкм | Шаг пикселя | 8 мкм |
| Типичный NETD | ≤30мК | Частота кадров | 25 Гц |
| Выделить | Ядр камеры медицинского термического изображения ультракрасное,Ультракрасное ядр 384x288 камеры,медицинское термальное ядр камеры 17um |
||
Характер продукции
Инфракрасная камера для медицинской термоизоляции 640x512 8μm
Обзор продукции
Оборудованный инфракрасным детектором ApexCore 640×512/8μm, iHA608W представляет собой специализированное тепловое ядро, предназначенное для бесконтактного измерения температуры тела с точностью ± 0,5 ° C.Специальные медицинские алгоритмы обеспечивают подробные тепловые изображения и надежные температурные данныеДизайн пикселей 8 мкм обеспечивает компактную и легкую структуру.
Основные особенности
- Точное неконтактное измерение температуры до ± 0,5 °C, медицинские линзы и алгоритмы для четкой термической визуализации
- Компактный детектор инфракрасного диапазона 21×21×31,5 мм, вес 25±2 г благодаря 8-микронному детектору инфракрасного диапазона ApexCore
- Интерфейсы типа C и USB2.0; поддержка SDK для Windows, Android и Linux для быстрого развития
Спецификации продукции
| Модель | iHA608W |
|---|---|
| Индикаторы инфракрасного детектора | |
| Чувствительный материал | VOx |
| Резолюция | 640×512 |
| Размер пикселя | 8 мкм |
| Спектральная реакция | 8μm ~ 14μm |
| Типичная NETD | ≤ 30 мК |
| Обработка изображений | |
| Цифровая частота кадров | 25 Гц |
| Время запуска | ≤ 6 с |
| Цифровое видео | РАУ/ЮВ/ТМП |
| Алгоритм изображения | NUC/3DNR/DNS/DRC/EE |
| Отображение изображения | Медицинский/псевдоцвет |
| Программное обеспечение ПК | |
| Программное обеспечение | Модуль управления и видеодисплей |
| Измерение температуры | |
| Операционная температура | 10°C~+50°C |
| Диапазон измерения температуры | 32°C~+42°C |
| Точность измерения температуры | ≤±0,5°C (после 2-минутного разогрева, окружающая среда 23±3°C, целевая температура 32-42°C) |
| Расстояние измерения | 0.5m-5m; поддерживает многодистанционное измерение температуры через SDK |
| SDK | Поддержка SDK Windows/Android/Linux, реализация анализа потока видео, управление модулями, всеобъемлющее измерение температуры массива, изображение температуры, установка окна температуры, многократная интеграция |
| Электрические | |
| Стандартный внешний интерфейс | USB ((ТИП-С) |
| Интерфейс связи | USB |
| Цифровой видеоинтерфейс | USB2.0 |
| Напряжение питания | 5В±0.5 |
| Типичное потребление энергии | 0.6W |
| Оптические линзы | |
| Длина фокусировки | 4 мм |
| Тип линзы | Фиксированный фокус атермальный |
| Ф# | 1 |
| FOV ((H×V) | 690,2°×55,4° |
| Механические | |
| Размер (включая линзы) | 21 мм × 21 мм × 31,5 мм (включая линзы 4 мм) |
| Масса (включая линзы) | 25 g±2 (включая линзы 4 мм) |
| Приспособимость к окружающей среде | |
| Операционная температура | -10°C~+50°C |
| Температура хранения | -45°C~+85°C |
| Влажность | 5% ~ 95%, неконденсирующий |
| Вибрация | 5.35 грамм, случайная вибрация, 3-осяная |
| Влияние | Полусинусовая волна, 40 г / 11 мс, направление удара, 3 оси, 6 направления |
| ESD | 6 кВ контактный разряд; 8 кВ воздушный разряд |
| Сертификация | |
| Экологическая сертификация | ROHS2.0/REACH |
Промышленное применение
Ожидается, что тепловой модуль iHA608W будет широко применяться в области скрининга заболеваний, физиотерапии традиционной китайской медицины, медицинского осмотра, реабилитации и т.д.в настоящее время и в будущем.
Производственные мощности
Внутренние технологии инфракрасных детекторов
- 8-дюймовые 0,11 мкм VOx неохлажденные инфракрасные детекторы
- 8-дюймовые 0,5 мкм MCT охлажденные инфракрасные детекторы
- 8-дюймовые 0,5 мкм T2SL охлажденные инфракрасные детекторы
Производственные мощности и преимущества
- 6 миллионов самостоятельно разработанных инфракрасных детекторов в год
- 30Объект по производству полупроводников площадью 1000 м2
- 20Площадь чистых помещений в 000 м2
Часто задаваемые вопросы
1Как работает микроболометр с неохлажденной фокусной плоскостью?
Используя принцип инфракрасного радиационного теплового эффекта, неохлажденный инфракрасный детектор преобразует энергию инфракрасного излучения в тепловую энергию с помощью инфракрасного абсорбирующего материала,так что температура чувствительного материала увеличиваетсяТогда... a certain physical parameter of the sensitive material changes accordingly and converts into electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.
2Каково преимущество неохлажденного инфракрасного детектора?
Неохлажденный инфракрасный детектор фокусной плоскости не требует устройства Integrated Dewar Cooler Assembly (IDCA) и может работать при комнатной температуре.небольшой размерХотя чувствительность неохлажденного инфракрасного детектора огневой плоскости не так хороша, как у охлажденных инфракрасных детекторов, после многих лет разработки,его стоимость производительность была, очевидно, лучше, чем охлажденный детектор, который имеет более широкие перспективы применения.
