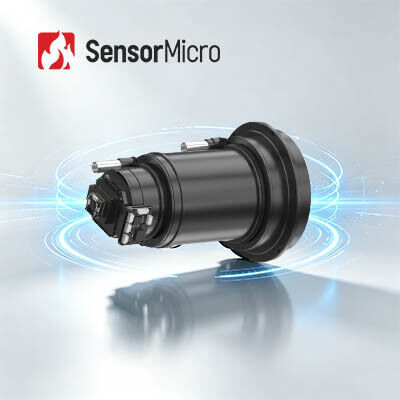

Неохлажденный модуль тепловой камеры с разрешением 1280x1024 и размером пикселей 12μm для работы без затвора в области безопасности и мониторинга

  • Uncooled Thermal Camera Module with 1280x1024 Resolution and 12μm Pixel Size for Shutterless Operation in Security & Monitoring
Место происхождения Провинция Ухань, Хубэй, Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели iSE1212
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Разрешение 1280x1024/12 мкм NETD ≤ 30 мК
Частота кадров 25 Гц/30 Гц/50 Гц Спектральный диапазон 8~14 мкм
Алгоритм изображения НУК/ДРК/DNS/DDE/SFFC Напряжение питания 2,7 В~5,3 В
Выделить

Uncooled термальный модуль камеры 12uM

,

Модуль камеры безопасностью RoHS термальный

,

1280x1024 контролируя термальное ядр камеры
Оставьте сообщение
Характер продукции
Неохлаждаемый модуль тепловой камеры HD 1280x1024 12 мкм для безопасности и мониторинга
Обзор продукта

Ядро неохлаждаемой тепловизионной камеры iSE1212 разработано компанией SensorMicro, специализирующейся на проектировании, производстве, продаже и маркетинге тепловизионных детекторов и инфракрасных модулей.

Этот инфракрасный тепловизионный модуль создает тепловые изображения высокого разрешения (до 1280x1024 пикселей), раскрывая мельчайшие детали. Уменьшенный размер пикселя 12 мкм обеспечивает превосходное пространственное разрешение и позволяет использовать более короткую фокусировку оптического объектива для достижения той же дальности действия.

Инфракрасное тепловое ядро ​​iSE1212 является универсальным: оно обеспечивает визуальную информацию днем, ночью, в условиях плохой видимости и при любых погодных условиях.

Основные характеристики
  • Изображение высокой четкости с плавными визуальными эффектами:Обеспечивает мегапиксельное тепловидение с плавной работой без задержек. Обеспечивает более широкое поле зрения, больший угол обзора, большую дальность обнаружения и улучшенную детализацию.
  • Беззатворная работа для бесшумной работы:Во время использования не требуется калибровка затвора, что устраняет заикание изображения, характерное для традиционных конструкций. Бесшумная работа помогает избежать обнаружения целями.
  • Многофункциональный и удобный для интеграции:Поддерживает алгоритмы сверхвысокого разрешения, «картинка в картинке», настраиваемое экранное меню, спящий режим, калибровку одним щелчком мыши и совместимость с различными дисплеями Micro OLED. Совместим с широким спектром оптических линз и расширенных компонентов, что позволяет легко дорабатывать и гибко интегрировать систему.
Технические характеристики продукта
Модель iSE1212
Индикаторы ИК-детекторов
Чувствительный материал голосовая связь
Разрешение 1280×1024
Размер пикселя 12 мкм
Спектральный отклик 8 мкм ~ 14 мкм
Типичный NETD ≤30мК
Обработка изображений
Эффективные пиксели 1280×1024
Цифровая частота кадров 25 Гц/30 Гц/50 Гц
Время запуска 7 с
Цифровое видео YUV420/YUV422/RGB888/RAW
Алгоритм изображения НУК/ДРК/DNS/DDE/SFFC
Беззатворный Поддерживается
Отображение изображения 10 типов (Белый горячий/Лава/Железно-красный/Горячий утюг/Медицинский/Арктический/Радуга 1/Радуга 2/Оттенок/Черный горячий)
Направление изображения Горизонтальный/Вертикальный/Диагональный
Цифровой зум 1x/2x/4x/8x
Яркость изображения Авто/Ручной
Контрастность изображения Авто/Ручной
Режим компенсации Руководство
Сетка Поддерживается
Системная функция
Спящий режим Поддерживается
Настройка меню Настраиваемый
Язык меню китайский/английский
Калибровка смещения Поддерживается
Клавиатуры ≥4 (настраиваемые функции кнопок)
OLED-вождение
Поддержка I2C, 16-битного/24-битного параллельного порта, достоверности данных и других сигналов экрана привода.
Прямой привод Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A
Поддерживает сигналы дисплея MIPI и может напрямую управлять экраном IBOE VX039FHP-NH4.
Программное обеспечение для ПК
Компьютерное программное обеспечение Управление модулем и отображение видео
Электрический
Стандартный внешний интерфейс
50-контактный: BP040SB-50-0114-B-R0
Коммуникационный интерфейс ТТЛ-232/USB
Цифровой видеоинтерфейс DVP16/BT.1120/USB3.0/МИПИ-DSI-4LANE
Компоненты расширения USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Электрический интерфейс
Напряжение питания 2,7 В~5,3 В
Типичное энергопотребление 1,2 Вт при 25 Гц при 23 ± 3 ℃
Механический/объектив
Размер голого ядра (мм) 38×39×28 68×69×30,2
Вес голого ядра (г) 65±3 88,5±3
Оптическая линза Атермальный объектив с фиксированным фокусом: 14 мм/19 мм/25 мм/35 мм Атермальный фокус с фиксированным фокусом: 50 мм/100 мм
Моторизованный объектив: 75 мм/100 мм/150 мм
Непрерывный зум: 15–100 мм/25–75 мм/28–90 мм/30–180 мм/25–225 мм/30–300 мм
Компоненты затвора Необязательный
Уровень защиты IP67 (передняя линза)
Экологическая адаптивность
Рабочая температура -40℃~+70℃
Температура хранения -45℃~+85℃
Влажность 5%~95%, без конденсации
Вибрация 5,35 г, случайная вибрация, 3 оси
Влияние Полусинусоидальная волна, 40 г/11 мс, направление удара по оси X, 3 раза 500 г при 1 мс
Сертификация ROHS2.0/ДОСТИГАЕМОСТЬ
Промышленное применение

Модуль инфракрасного изображения iSE1212 широко используется в системах безопасности и мониторинга, на открытом воздухе, пожаротушения и спасения, правоохранительных и спасательных службах, ADAS, полезной нагрузке БПЛА и т. д.

Решение для ИК-детектора
Неохлажденный модуль тепловой камеры с разрешением 1280x1024 и размером пикселей 12μm для работы без затвора в области безопасности и мониторинга 0
Часто задаваемые вопросы
Что такое псевдоцвет?

Псевдоцвет, также называемый ложным цветом, преобразует тепловое распределение объектов в визуальные изображения с помощью инфракрасной тепловизионной системы, отображаемые на мониторе в оттенках серого или псевдоцвете. Это позволяет получить температурное распределение объектов. Чтобы облегчить визуальный анализ тепловых изображений, используются искусственные цвета, обозначающие разницу температур.

Сколько псевдоцветов может предложить наш тепловизионный модуль?

Наш тепловизионный модуль предлагает следующие варианты псевдоцвета:

  • Белый горячий
  • Лава
  • Железный лук
  • Горячее железо
  • Медицинский
  • Арктика
  • Радуга1
  • Радуга2
  • Красный Горячий
  • Белый горячий
