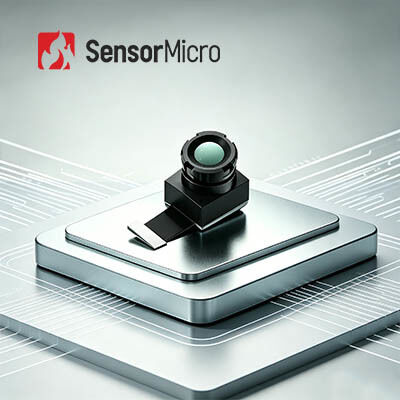

Неохлаждаемый модуль тепловизионной камеры LWIR, разрешение 256x192, размер пикселя 12 мкм, точность ± 2 ℃ для умного дома
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | ТИМО212 |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Точность измерения температуры | ±2℃ или ±2% | Диапазон измерения температуры | -20℃~+550℃ |
|---|---|---|---|
| Режим фокусировки | Фокус бесплатно | Данные об объеме продукции | 14 бит Raw |
| Разрешение | 256*192 | ||
| Выделить | Тепловизионный модуль LWIR 256x192,Тепловизионный модуль для умного дома 12 мкм,Тепловизионное ядро LWIR 12 мкм |
||
Характер продукции
Неохлаждаемый LWIR тепловизионный модуль 256x192 12 мкм для умного дома
Обзор продукта
Тепловизионный модуль TIMO212 LWIR оснащен неохлаждаемым инфракрасным детектором VOx с матрицей фокальной плоскости (FPA) 256x192/12 мкм и имеет опциональную функцию термографии с диапазоном измерения от -20°C до 550°C для промышленного измерения температуры.
Разработанный для интеграции в различные отрасли, включая мобильные терминалы, приборы и измерительные устройства, а также приложения Интернета вещей (IoT), этот продукт отличается исключительной миниатюризацией и сверхнизким энергопотреблением. Он поддерживает несколько вариантов объективов с разным полем зрения, чтобы удовлетворить различные требования к углам обзора и качеству изображения в различных сценариях применения.
Основные характеристики
- Ультраминиатюрный модуль с максимальной оптимизацией SWaP-C - Детектор в корпусе на уровне пластины + оптика на уровне пластины + микроэлектромагнитный затвор. Самый маленький инфракрасный тепловизионный модуль, обеспечивающий базовую функциональность тепловизионного изображения с максимальной экономической эффективностью. Компактный размер, малый вес и низкое энергопотребление идеально подходят для интеграции в миниатюрные устройства.
- Гибкие оптические варианты, точное измерение температуры - Доступны различные варианты объективов, включая широкоугольные и телеобъективы, для удовлетворения разнообразных потребностей приложений. Высокоточное измерение температуры с точностью до ±2°C; поддерживает как региональный, так и полнокадровый мониторинг температуры.
- Простая интеграция, быстрая разработка - Поддерживает интерфейс изображения DVP, совместимый с различными встраиваемыми платформами. Соответствует экологическим стандартам RoHS 2.0.
Технические характеристики продукта
| Спецификация | Детали |
|---|---|
| Модель | TIMO212 |
| Разрешение | 256×192 |
| Размер пикселя | 12 мкм |
| Спектральный отклик | 8-14 мкм |
| Режим фокусировки | Фиксированная фокусировка |
| Варианты объективов (HFOV/FL) | 17.5°/10 мм | 25°/7 мм | 56°/3.2 мм | 90°/2.1 мм |
| Вес | 5.1±0.4 г | 4.4±0.4 г | 2±0.2 г | 4.8±0.4 г |
| Размер (без FPC) | 16×14×18 мм | 16×14×14.6 мм | 14×12×9.8 мм | 16×14×15.6 мм |
| Количество контактов | 40PIN |
| Выходные данные | 14-битные необработанные данные |
| Частота кадров | Термография: 25 Гц, Визуализация: 50 Гц |
| Диапазон измерения температуры | -20°C до +550°C (-20°C до +150°C | +100°C до 550°C) |
| Точность измерения температуры | Больше чем ±2°C / ±2% |
| Рабочая температура | -20°C до +60°C |
| Влажность | 5% до 85% |
| Температура хранения | -45°C до +85°C |
| Сертификация | RoHS 2.0 / Reach |
Промышленные применения
Тепловизионный модуль TIMO212 широко используется в системах умной безопасности, AloT, ночного видения, приборостроении, машинного зрения и различных приложениях тепловизионной визуализации.
Охлаждаемый и неохлаждаемый инфракрасный детектор
Часто задаваемые вопросы
Что такое псевдоцвет?
Псевдоцвет, также называемый ложным цветом, преобразует распределение температуры объектов в визуальные изображения с помощью инфракрасной тепловизионной системы и отображает их на мониторе в градациях серого или псевдоцвете. Это позволяет пользователям получать распределение температуры объектов. Чтобы упростить тепловой анализ, изображения представлены с использованием ложных цветов, которые визуально отображают разницу температур.
Сколько вариантов псевдоцвета предлагает наш тепловизионный модуль?
Модуль предлагает несколько палитр псевдоцвета, включая: White Hot, Lava, Ironbow, Hot Iron, Medical, Arctic, Rainbow1, Rainbow2 и Red Hot.
