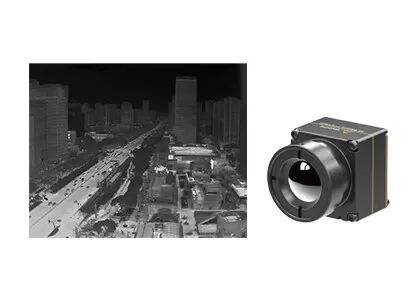

Типичный Uncooled термальный модуль 640x512 30Hz NETD 40mk камеры для трутней

Uncooled модуль камеры восходящего потока теплого воздуха 640x512 12μm для трутней типичного NETD≤40mk


Ядр камеры iTL612R ультракрасное интегрирует детектор пакета вафли 640x512/12μm ровный (WLP) ультракрасный термальный. Это uncooled модуль термического изображения LWIR радиометрический для трутней со спектральным рядом от 8 до 14μm.

термальные особенности модуля камеры iTL612 в остром и хрустящем представлении изображения, компактном размере и низкой цене. Ориентированный для полностью оптимизированного обмена, модуль iTL612R uncooled термальный обеспечивает надежное решение для ультракрасной системной интеграции с ограниченным космосом. Своя компактная текстура достигала высший уровень такого же модуля спецификации. Она также имеет опционную thermographic функцию с рядом измерения от ℃ -20℃~550 для промышленного измерения температуры.

Термальный модуль iTL612 специально развит для поля предвестникового обслуживания, фотовольтайческого осмотра, охраны окружающей среды, научного исследования, воздушного фотографирования, полицейского расследования, сброса & спасения, предохранения лесного пожара, городской безопасности etc.



Компактный & облегченный дизайн
• Размер: 21mm×22.3mm×27.3mm (с объективом 9.1mm)
• Вес: 20.8g±1.5g (с объективом 9.1mm)
• Потребление низкой мощности как низко как 0.7W

Ясное изображение & точная радиометрия
• Совершенно новый алгоритм процесса изображения: NUC/3DNR/DNS/DRC/EE
• Поддержка Windows/Linux/ARM SDK
• Поддержка измерение региональных, пункта & изотермы температуры

Различные интерфейсы для легкой интеграции
• DVP/LVDS/USB2.0 интерфейсы, вывод данных изображения RAW/YUV, управление серийной гавани



Модуль термического изображения iTL612/R можно интегрировать в полезные нагрузки UAV и пригодные для носки приборы так, что широко использует в полях предвестникового обслуживания, фотовольтайческого осмотра, охраны окружающей среды, научного исследования, воздушного фотографирования, полицейского расследования, сброса & спасения, предохранения лесного пожара, городской безопасности etc.




1. Можете вы преградить термическое изображение?
В большинстве случаев, вы не можете. Но ультракрасные лучи не могут прорезать стены, и также стекло может преградить инфракрасн. Так, если вы не хотите быть обнаруженным, то вы можете скрыть за стеклом или стенами для того чтобы преградить термическое изображение.

2. Псевдо цвет - лава
В цвете лавы псевдо, белизна показывает высокотемпературное и темное - красный показывает низкую температуру. Своя вся палитра использует теплые цвета. Для ультравысоких целей температуры, она больше в линии с человеческим визуальным просмотром.

3. Что ряд DRI?
Оно середины измерять расстояние на котором ультракрасный детектор может произвести изображение специфической цели и может быть разделен в ряд обнаружения, ряд опознавания, ряд идентификации.
D (обнаружение): способность различить объект от предпосылки
R (опознавание): способность расклассифицировать класс объекта (животный, человеческий, корабль, шлюпка…)
Я (идентификация): способность описать объект в деталях (человеке со шляпой, оленем, виллисом…)
Согласно критери по Джонсона, когда вероятность детали цели видимая на расстоянии DRI 50%, линия пары минимального количества цели 1:3: 6 (или 1:4: 8), и соответствуя минимальное количество из пикселов 2:6: 12 (или 2:8: 16).
Высказывать предположение о том, что диаметр цели h, фокусное расстояние f, размер пиксела d, и пары количества линий n, тогда расстояние L=H×f/взгляда (2n×d)
