Миниатюрный неохлаждаемый модуль тепловизионной камеры с разрешением 640x512, шагом пикселя 8 мкм и чувствительностью NETD ≤30 мК

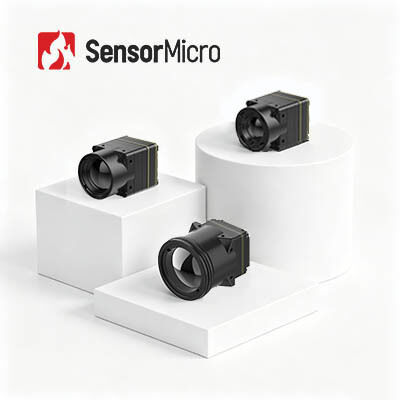

  • Tiny Uncooled Thermal Camera Module with 640x512 Resolution 8μm Pixel Pitch and ≤30mK NETD Sensitivity
Место происхождения Провинция Ухань, Хубэй, Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели iTL608
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Разрешение 640x512 Потребляемая мощность 0,4 Вт
Частота кадров 30/50 Гц Спектральный диапазон 8~14 мкм
Типичный NETD ≤30мК Шаг пикселя 8 мкм
Выделить

Типичный Uncooled термальный модуль камеры

,

Модуль камеры трутней Uncooled термальный

,

Камера 640x512 трутня термальная
Оставьте сообщение
Характер продукции
Маленький неохлажденный модуль тепловой камеры 640x512/8μm NETD 30mk
Обзор продукции

Маленький по размеру, мощный по производительности ¥ знакомьтесь с миниатюрным термокамерой iTL608! этот модуль термоизоляции размером с палец весит всего 6,7 грамма,с ультракомпактными габаритами и интеграцией верхнего уровня для встраивания портативных устройствПрофессиональный детектор VOx, четкое разрешение 640×512 и сверхвысокая чувствительность ≤30mK, обнаруживает тонкие температурные различия, невидимые невооруженным глазом.плавные двойные частоты кадров, и интеллектуальное улучшение изображения NUC & 3DNR для безупречной тепловой визуализации.идеально подходящие ручные термовизоры, мониторинга безопасности и применения ночного видения в течение всего дня.

Основные особенности
Сверхлегкий дизайн
  • Компактный размер 13 × 13 × 18,3 мм и вес 6,7 ± 1,5 г (включая линзу 6 мм)
  • Среди самых высоких уровней интеграции в своем классе
Высокая чувствительность, точное обнаружение
  • Ультрамаленький размер пикселя 8 мкм с разрешением 640 × 512, обеспечивающий тонкие детали и четкие изображения
  • Типичная NETD ≤ 30mK, позволяющая надежно обнаруживать тонкие температурные различия
Упрощенное развитие, быстрая интеграция
  • Многочисленные оптические объективы для удовлетворения различных требований приложения
  • Поддерживает множество интерфейсов вывода изображений, включая MIPI / USB 2.0 / BT.656
  • Выход данных изображения RAW и YUV, с управлением через серийный порт/I2C
Спецификации продукции
Модель iTL608
Индикаторы инфракрасного детектора
Чувствительный материал VOx
Резолюция 640×512
Размер пикселя 8 мкм
Спектральная реакция 8μm ~ 14μm
Типичная NETD ≤ 30 мК
Обработка изображений
Цифровая частота кадров 30/50 Гц
Время запуска ≤ 6 с
Цифровое видео РАУ/ЮВ/ТМП
Алгоритм изображения NUC/3DNR/DNS/DRC/EE
Отображение изображения 10 Типов (Белый горячий / Лава / Железный Красный / Горячий Железный / Медицинский / Арктический / Радужная 1/Радужная 2 / Цветная / Черная горячая)
Программное обеспечение ПК
Программа Модуль управления и видеодисплей
Электрические
Стандартный внешний интерфейс Интерфейс 34Pin_Connector: BP04SD-34-0065-R0
Интерфейс связи TTL-232/USB2.0/I2C
Цифровой видеоинтерфейс MIPI/USB2.0/BT.656
Напряжение питания 4-5,5 В
Типичное потребление энергии 0.4W
Механические
Размер (включая линзы) С линзой 6 мм: 13 × 13 × 18,3 мм (внешний диаметр линзы Φ12,3 мм)
С линзой 8,7 мм: 13 × 13 × 19,8 мм (внешний диаметр линзы Φ15,6 мм)
С 16,7 мм линзой: 13 × 13 × 27,9 мм (внешний диаметр линзы Φ22,2 мм)
С 30 мм линзой: 13 × 13 × 39 мм (внешний диаметр линзы Φ36 мм)
Масса (включая линзы) 60,7±1,5 г (6 мм линзы)
7.5±1,5 г (ленза 8,7 мм)
17±1,5 г (16,7 мм линзы)
420,7±1,5 г (30 мм линзы)
Приспособимость к окружающей среде
Операционная температура -40°C~+70°C
Температура хранения -45°C~+85°C
Влажность 5% ~ 95%, неконденсирующий
Вибрация 5.35 грамм, случайная вибрация, 3-осяная
Влияние Полусинусовая волна, 40 г / 11 мс, направление удара по оси х, 3 раза
Сертификация ROHS2.0/REACH
Оптические линзы Фиксированный фокус: 6/8.7/16.7/30 мм
Промышленное применение
Модуль термоизоляции iTL608 может использоваться в области борьбы с лесными пожарами, обслуживания электроэнергии, фотоэлектрической инспекции, мониторинга безопасности, носимых устройств, портативных устройств и т.д.
Односторонние решения для термоизоляции
  • Высокая чувствительность и отличная производительность
  • Мировой лидер в инфракрасной промышленности
  • Различные инфракрасные детекторы
  • И неохлажденные, и охлажденные инфракрасные детекторы в разных форматах и размерах пикселей
  • Массовое производство для обеспечения быстрой доставки
  • Три производственные линии с годовой производственной мощностью до миллионов детекторов
Часто задаваемые вопросы
1Вы можете блокировать тепловые снимки?

Но инфракрасные лучи не проникают через стены, а стекло может блокировать инфракрасные.Вы можете спрятаться за стеклом или стенами, чтобы блокировать тепловые изображения..

2Псевдоцвет - лава.

В лавовом псевдоцвете белый цвет указывает на высокую температуру, а темно-красный - на низкую.Он больше соответствует человеческому зрительному зрению..

3Что такое DRI Range?

Это средство измерения расстояния, на котором инфракрасный детектор может создать изображение конкретной цели и может быть разделен на диапазон обнаружения, диапазон распознавания, диапазон идентификации.

D (обнаружение): способность отличать объект от фона
R (признание): способность классифицировать объект класса (животное, человек, транспортное средство, лодка...)
I (идентификация): способность подробно описать объект (человек с шляпой, олень, джип...)

Согласно критериям Джонсона, когда вероятность детализации цели, видимой на расстоянии DRI, составляет 50%, минимальные пары числовых линий цели составляют 1:3:6 (или 1:4:8), а соответствующее минимальное количество пикселей - 2:612 (или 2:816).

Предположим, что диаметр цели H, фокусное расстояние f, размер пикселя d, а количество пар линий n, тогда расстояние просмотра L=H×f/(2n×d)
