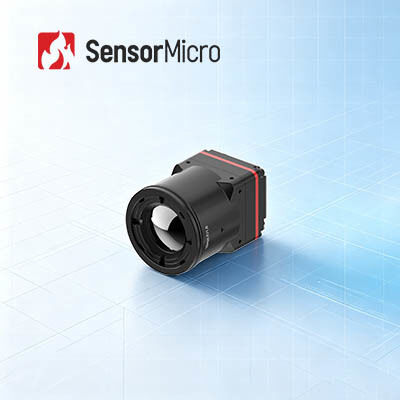

Неохлаждаемый термомодуль LWIR с разрешением 1280x1024 и микроболометром VOx с шагом пикселя 8 мкм
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | iTL1208 |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Потребляемая мощность | 1 Вт | Спектральный диапазон | 8~14 мкм |
|---|---|---|---|
| Шаг пикселя | 8 мкм | Типичный NETD | ≤30мК |
| Разрешение | 1280x1024 | Частота кадров | 25/30 Гц |
| Выделить | s Неохлажденный тепловой модуль LWIR,Тепловой модуль VOx Microbolometer LWIR,Тепловая камера LWIR 12um |
||
Характер продукции
Неохлажденный тепловой модуль LWIR с микроболометром VOx 1280x1024/8μm
Обзор продукции
Разработанный для сокращения цикла исследований и разработок и сложности интеграции, iTL1208 представляет собой модуль инфракрасной камеры с мегапиксельным ядром plug-and-play, оптимизированный для быстрой встроенной разработки.6х34.5 мм, 35,7 г с 12 мм линзой) использует инфракрасный детектор высокого разрешения 1280×1024 8 мкм и поддерживает низкий NETD 30 мК для стабильного высококачественного выхода.
Мы упрощаем весь интеграционный рабочий процесс: доступны несколько вариантов взаимозаменяемых оптических линз, чтобы соответствовать различным требованиям угла обзора поля;Основной интерфейс MIPI CSI гарантирует высокоскоростную передачу видео; как первоначальные тепловые данные RAW, так и выходные данные с кодированием YUV поддерживают разработку вторичного алгоритма.Пользователи могут удобно настроить все параметры камеры через стандартный серийный порт или I2C-базовый контрольЛучшее экономически эффективное тепловое ядро для инженерных команд, разрабатывающих портативные и мобильные термоизоляционные конечные продукты.
Основные особенности
Сверхлегкий дизайн
- Компактный размер 22,6 × 22,6 × 34,5 мм и вес 34,5 г (включая линзу 12 мм)
- Среди самых высоких уровней интеграции в своем классе
Высокая чувствительность, точное обнаружение
- Ультрамаленький пиксель размером 8 мкм с разрешением 1280 × 1024, обеспечивающий тонкие детали и четкие изображения
- Типичная NETD ≤ 30mK, позволяющая надежно обнаруживать тонкие температурные различия
Упрощенное развитие, быстрая интеграция
- Многочисленные оптические объективы для удовлетворения различных требований приложения
- Поддерживает интерфейс вывода изображения MIPI CSI
- Выход данных изображения RAW и YUV, с управлением через серийный порт/I2C
Спецификации продукции
| Модель | iTL1208 |
|---|---|
| Индикаторы инфракрасного детектора | Чувствительный материал: VOx |
| Разрешение: 1280×1024 | |
| Размер пикселя: 8μm | |
| Спектральная реакция: 8μm ~ 14μm | |
| Типичная NETD: ≤ 30mK | |
| Обработка изображений | Цифровая частота кадров: 25/30 Гц |
| Время запуска: ≤ 6 с | |
| Цифровое видео: RAW/YUV | |
| Алгоритм изображения: NUC/3DNR/DNS/DRC/EE | |
| Отображение изображения | 10 Типов (Белый горячий / Лава / Железный Красный / Горячий Железный / Медицинский / Арктический / Радужная 1/Радужная 2 / Цветная / Черная горячая) |
| Программное обеспечение ПК | Программное обеспечение для ПК: Модуль управления и видеодисплей |
| Электрические | Стандартный внешний интерфейс: 34Pin_Connector Интерфейс: BP04SD-34-0065-R0 |
| Интерфейс связи: TTL-232/I2C | |
| Цифровой видеоинтерфейс: MIPI-CSI | |
| Напряжение питания: 4,5-5,5 В | |
| Типичное потребление энергии | 1 Вт |
| Механические - Размер (включая линзы) | С линзой 5 мм: 22,6 мм × 22,6 мм × 50 мм (внешний диаметр линзы Φ37 мм) |
| С 10 мм линзой: 22,6×22,6×45,3 мм (внешний диаметр линзы Φ33 мм) | |
| С 12 мм линзой: 22,6 × 22,6 × 34,5 мм (внешний диаметр линзы Φ26,6 мм) | |
| С линзой 17 мм: 22,6 мм × 22,6 мм × 35,4 мм (внешний диаметр линзы Φ27 мм) | |
| С линзой 25 мм: 22,6 мм × 22,6 мм × 44,2 мм (внешний диаметр линзы Φ33 мм) | |
| С 35 мм линзой: 22,6 × 22,6 × 50,9 мм (внешний диаметр линзы Φ43,2 мм) | |
| Механические - вес (включая линзы) | 85.5±4,5 г (с линзой 5 мм) |
| 70.5±3.6g (с линзой 10 мм) | |
| 35.7±2g (с линзой 12 мм) | |
| 40.7±2,1 г (с линзой 17 мм) | |
| 71.0±3.6g (с линзой 25 мм) | |
| 110±5,5 г (с 35 мм линзой) | |
| Приспособимость к окружающей среде | Рабочая температура: -40°C~+70°C |
| Температура хранения: -45°C~+85°C | |
| Влажность воздуха: 5% ~ 95%, неконденсирующая | |
| Вибрация: 5,35 грамм, случайная вибрация, 3-ося | |
| Удар: половинная синусная волна, 40 г / 11 мс, направление удара по оси X, 3 раза | |
| Сертификация | ROHS2.0/REACH |
| Оптические линзы | Фиксированный фокус: 5/10/12/17/25/35 мм |
Промышленное применение
Модуль термоизоляции iTL1208 может использоваться в области борьбы с лесными пожарами, обслуживания электроэнергии, фотоэлектрической инспекции, мониторинга безопасности, носимых устройств, портативных устройств и т.д.
Стандартизированная служба
- Полная документация:Руководства по производству, инструкции по настройке и рекомендации по выбору.
- Помощь в разработке и испытаниях:Интегрированное тестирование образцов, оценка производительности и проверка параметров стали простыми.
- Комплект инструментов для продвинутых разработчиков:SDK, API, алгоритмы и инструменты отладки для глубокой интеграции.
- Удаленная техническая поддержка:24/7 поддержка - быстрый ответ и своевременное разрешение критических проблем.
- Гарантия:Оригинальные детали и строгое соблюдение процесса для восстановления оптимальной производительности.
Часто задаваемые вопросы
В каких отраслях промышленности можно использовать инфракрасные детекторы/тепловые ядра камер?
СенсорыМикроинфракрасные детекторы / ядра тепловых камер широко используются во многих отраслях промышленности, таких как:
- Термография: Поддержание питания, машинное зрение, HVAC зданий, металлургическая нефтехимия, прогнозное обслуживание, профилактика эпидемий
- Безопасность и мониторинг: безопасный город, мониторинг инфраструктуры, безопасность границ, морские круизы, безопасность горных работ
- Пожарная и спасательная деятельность: предотвращение лесных пожаров, предотвращение пожаров, поиск и спасение
- Личное видение: отдых на открытом воздухе, наблюдение за животными, патрулирование правоохранительных органов
- ADAS: Автономное вождение, расширенная система помощи водителю, специальные автомобили
- AIoT: Умный дом, интеллектуальное оборудование, умный уход, роботы
- Другие: Улучшенная система полета, обнаружение газов, сельское хозяйство и животноводство, научные исследования
