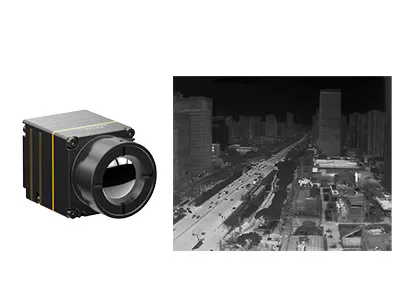

Модуль трутней Uncooled LWIR термальный с VOx Microbolometer 640x512 12μM

  • Drones Uncooled LWIR Thermal Module With 640x512 12μM VOx Microbolometer
Место происхождения Провинция Ухань, Хубэй, Китай
Фирменное наименование GST
Сертификация ISO9001:2015; RoHS; Reach
Номер модели iTL612/R
Количество мин заказа 1 часть
Цена Negotiable
Условия оплаты L/C, T/T

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Разрешение 640x512 Расход энергии 0.7W
Спектральный ряд 8~14μm Тангаж пиксела 12μm
Типичное NETD ≤40mK Частота кадров 30Hz
Высокий свет

Модуль трутней Uncooled LWIR термальный

,

Модуль Microbolometer LWIR VOx термальный

,

Ядр 12uM камеры LWIR термальное
Оставьте сообщение
Характер продукции
Модуль термического изображения TWIN612

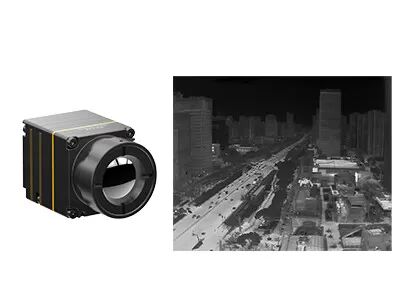

Uncooled модуль LWIR термальный для трутней с VOx Microbolometer 640x512 12μm



Характер продукции


Ядр камеры iTL612R ультракрасное интегрирует детектор пакета вафли 640x512/12μm ровный (WLP) ультракрасный термальный. Это uncooled модуль термического изображения LWIR радиометрический для трутней со спектральным рядом от 8 до 14μm.

термальные особенности модуля камеры iTL612 в остром и хрустящем представлении изображения, компактном размере и низкой цене. Ориентированный для полностью оптимизированного обмена, модуль iTL612R uncooled термальный обеспечивает надежное решение для ультракрасной системной интеграции с ограниченным космосом. Своя компактная текстура достигала высший уровень такого же модуля спецификации. Она также имеет опционную thermographic функцию с рядом измерения от ℃ -20℃~550 для промышленного измерения температуры.

Термальный модуль iTL612 специально развит для поля предвестникового обслуживания, фотовольтайческого осмотра, охраны окружающей среды, научного исследования, воздушного фотографирования, полицейского расследования, сброса & спасения, предохранения лесного пожара, городской безопасности etc.


Основные особенности


Компактный & облегченный дизайн
• Размер: 21mm×22.3mm×27.3mm (с объективом 9.1mm)
• Вес: 20.8g±1.5g (с объективом 9.1mm)
• Потребление низкой мощности как низко как 0.7W

Ясное изображение & точная радиометрия
• Совершенно новый алгоритм процесса изображения: NUC/3DNR/DNS/DRC/EE
• Поддержка Windows/Linux/ARM SDK
• Поддержка измерение региональных, пункта & изотермы температуры

Различные интерфейсы для легкой интеграции
• DVP/LVDS/USB2.0 интерфейсы, вывод данных изображения RAW/YUV, управление серийной гавани


Технические характеристики изделия



Модель iTL612/R
Представление детектора инфракрасн
Чувствительный материал Окись ванадия
Разрешение 640×512
Размер пиксела 12μm
Спектральный ряд 8~14μm
Типичное NETD ≤40mk
Обработка изображений
Частота кадров 30Hz
Время запуска 5s
Видео цифров RAW/YUV/BT656
Алгоритм изображения коррекция Не-единообразия (NUC)
уменьшение шума 3D (3DNR)
Де-шум (DNS)
Обжатие динамического диапазона (DRC)
Повышение края (EE)
Показ изображения Черный горячий/белый горячий/псевдо цвет
Программное обеспечение ПК
ICC программное обеспечение Управление & видео-дисплей модуля
Электротехнические условия
Стандартный внешний интерфейс 30Pin_HOURS: DF40C-30DP-0.4V (51), (ЧАСЫ, мужчина)
Доска расширения USB Тип-C
Интерфейс связи RS232-TTL/USB2.0
Интерфейс цифров видео- CMOS8/USB2.0
Подача напряжения 3.3V±0.1V VDC
Типичный расход энергии 0.7W
Измерение температуры
Температурная амплитуда рабочей температуры -10°C~+50°C
Ряд измерения температуры -20°C~+150°C, 0°C~550°C; Изготовление на заказ и расширение поддержки
Точность измерения температуры Большой ±3°C или ±3% (@23℃±3℃)
Региональное измерение температуры Максимум, минимум и средняя величина поддержки температуры выхода региональной
SDK Поддержка Windows/Linux/ARM; Достигните анализа и преобразования видеопотока от серого цвета к температуре
Физические характеристики
Размер (mm) 21×22.3×27.3 (с объективом 9.1mm)
Вес 20.8g±1.5g (с объективом 9.1mm)
Экологическая приспособляемостьь
Рабочая температура -40°C~+70°C
Температура хранения -45°C~+85°C
Влажность 5%~95%, Не-конденсирующ
Вибрация 5.35grms, ось 3
Удар волна Полу-синуса, 40g/11ms, 3 направление оси 6
Сертификаты ROHS2.0/REACH
Оптика
Опционный объектив Фиксированный фокус Athermal: 9.1mm



Промышленные применения


Модуль термического изображения iTL612/R можно интегрировать в полезные нагрузки UAV и пригодные для носки приборы так, что широко использует в полях предвестникового обслуживания, фотовольтайческого осмотра, охраны окружающей среды, научного исследования, воздушного фотографирования, полицейского расследования, сброса & спасения, предохранения лесного пожара, городской безопасности etc.
Модуль трутней Uncooled LWIR термальный с VOx Microbolometer 640x512 12μM 0


Выставки GST


Модуль трутней Uncooled LWIR термальный с VOx Microbolometer 640x512 12μM 1


Ч.З.В.



1. В котором индустрии можно ультракрасные детекторы/термальные ядри камеры использовать?



Детекторы GST ультракрасные/термальные ядри камеры широко использованы в много индустрий как:

- Термография: Обслуживание силы, компьютерное зрение, HVAC здания, металлургическое петрохимическое, предвестниковое обслуживание, эпидемическое предохранение

- Безопасность & контроль: Безопасный город, контроль инфраструктуры, безопасность границ, морской курсировать, минируя безопасность

- Пожаротушение & спасение: Предохранение лесного пожара, предохранение огня, поиск & спасение

- Полезная нагрузка UAVs: Осмотр оборудования, принуждение & спасение, противопожарное применение, животное замечание

- Личное зрение: На открытом воздухе отдых, животное замечание, патруль принуждения

- ADAS: Автономный управлять, система предварительного водителя ассистентская, особенные корабли

- AIoT: Умный дом, умное оборудование, умная забота, роботы

- Другие: Увеличенные система зрения полета, обнаружение газа, земледелие & Graziery, научное исследование.
