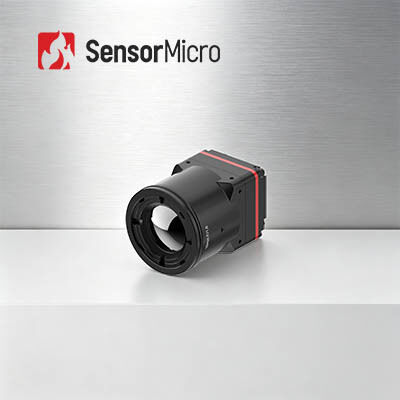

Сверхчеткий модуль инфракрасной камеры LWIR с разрешением 1280x1024, шагом пикселя 8 мкм и NETD ≤30 мК
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | iTL1208 |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Шаг пикселя | 8 мкм | Разрешение | 1280x1024 |
|---|---|---|---|
| Потребляемая мощность | 1 Вт | Спектральный диапазон | 8~14 мкм |
| Типичный NETD | ≤30мК | Частота кадров | 25/30 Гц |
| Выделить | Модуль 640x512 камеры LWIR ультракрасный,Модуль камеры острого термического изображения ультракрасный,ядр камеры трутней 12uM термальное |
||
Характер продукции
Ультра ясный модуль 1280x1024/8μm камеры термического изображения LWIR ультракрасный
Обзор продукта
Ядро мегапиксельной инфракрасной камеры iTL1208 переопределяет оптимизацию SWaP для современного тепловизионного оборудования. Первоклассная портативность: всего 35,7 грамма (включая объектив 12 мм) при миниатюрных размерах 22,6×22,6×34,5 мм, что делает его лучшим по уровню интеграции среди аналогичных мегапиксельных инфракрасных модулей. Ведущие характеристики обнаружения: сверхмалый размер пикселя 8 мкм, соответствующий отраслевому стандарту, полное разрешение 1280×1024 пикселей и сверхнизкий уровень NETD ≤30 мК выявляют крошечные перепады температур, невидимые обычными тепловизионными камерами. Легкое развертывание: совместимость с разнообразными объективами, универсальный выход MIPI, два режима данных RAW/YUV и двухканальные протоколы управления. Обновите свои тепловые устройства с помощью iTL1208, чтобы обеспечить превосходную производительность при наблюдении, промышленных испытаниях и реагировании на чрезвычайные ситуации.
Основные характеристики
- Чрезвычайно легкий дизайн
- Компактный размер 22,6×22,6×34,5 мм и вес 34,5 г (включая объектив 12 мм)
- Один из самых высоких уровней интеграции в своем классе
- Высокая чувствительность, точное обнаружение
- Сверхмалый размер пикселей 8 мкм и разрешение 1280 × 1024, обеспечивающий высокую детализацию и четкость изображения.
- Типичное значение NETD ≤ 30 мК, что позволяет надежно обнаруживать незначительные различия температур.
- Упрощенная разработка, быстрая интеграция
- Доступно несколько вариантов оптических линз для удовлетворения разнообразных требований применения.
- Поддерживает интерфейс вывода изображения MIPI CSI.
- Вывод данных изображения RAW и YUV с управлением через последовательный порт/I2C
Технические характеристики продукта
| Модель | iTL1208 |
|---|---|
| Индикаторы ИК-детекторов | |
| Чувствительный материал | голосовая связь |
| Разрешение | 1280×1024 |
| Размер пикселя | 8 мкм |
| Спектральный отклик | 8 мкм ~ 14 мкм |
| Типичный NETD | ≤30мК |
| Обработка изображений | |
| Цифровая частота кадров | 25/30 Гц |
| Время запуска | ≤6 с |
| Цифровое видео | СЫРЬЕ/ЮВ |
| Алгоритм изображения | NUC/3DNR/DNS/ДРК/ЕЕ |
| Отображение изображения | 10 типов (Белый горячий/Лава/Железно-красный/Горячий утюг/Медицинский/Арктический/Радуга 1/Радуга 2/Оттенок/Черный горячий) |
| Программное обеспечение для ПК | |
| Программное обеспечение для ПК | Управление модулем и отображение видео |
| Электрический | |
| Стандартный внешний интерфейс | Интерфейс 34-контактного разъема: BP04SD-34-0065-R0 |
| Коммуникационный интерфейс | ТТЛ-232/И2С |
| Цифровой видеоинтерфейс | МИПИ-CSI |
| Напряжение питания | 4,5-5,5 В |
| Типичное энергопотребление | 1 Вт |
| Механический | |
| Размер (включая объектив) | С объективом 5 мм: 22,6×22,6×50 мм (внешний диаметр объектива Φ37 мм) С объективом 10 мм: 22,6×22,6×45,3 мм (внешний диаметр объектива Φ33 мм) С объективом 12 мм: 22,6×22,6×34,5 мм (внешний диаметр объектива 26,6 мм) С объективом 17 мм: 22,6×22,6×35,4 мм (внешний диаметр объектива Φ27 мм) С объективом 25 мм: 22,6×22,6×44,2 мм (внешний диаметр объектива Φ33 мм) С объективом 35 мм: 22,6×22,6×50,9 мм (внешний диаметр объектива Φ43,2 мм) |
| Вес (включая объектив) | 85,5±4,5 г (с объективом 5 мм) 70,5±3,6 г (с объективом 10 мм) 35,7±2 г (с объективом 12 мм) 40,7±2,1 г (с объективом 17 мм) 71,0±3,6 г (с объективом 25 мм) 110±5,5 г (с объективом 35 мм) |
| Экологическая адаптивность | |
| Рабочая температура | -40℃~+70℃ |
| Температура хранения | -45℃~+85℃ |
| Влажность | 5%~95%, без конденсации |
| Вибрация | 5,35 г (среднеквадратичное значение), случайная вибрация, 3 оси |
| Влияние | Полусинусоидальная волна, 40 г/11 мс, направление удара по оси X, 3 раза |
| Сертификация | ROHS2.0/ДОСТИГАЕМОСТЬ |
| Оптическая линза | Атермальный объектив с фиксированным фокусом: 5/10/12/17/25/35 мм |
Промышленное применение
Тепловизионный модуль iTL1208 может использоваться в областях тушения лесных пожаров, технического обслуживания электроснабжения, фотоэлектрического контроля, мониторинга безопасности, носимых устройств, портативных устройств и т. д.
Стандартизированное обслуживание
- Полная документация:Руководства по продуктам, руководства по настройке и рекомендации по выбору. Начинайте без догадок.
- Помощь в разработке и тестировании:Примеры комплексного тестирования, оценки производительности и проверки параметров стали проще.
- Расширенный набор инструментов разработчика:SDK, API, алгоритмы и инструменты отладки для глубокой интеграции.
- Удаленная техническая поддержка:Круглосуточная поддержка — быстрый ответ и своевременное решение критических проблем.
- Гарантия:Оригинальные детали и строгое соблюдение технологических процессов для восстановления оптимальной производительности.
Часто задаваемые вопросы
1. Как выбрать подходящее разрешение инфракрасного детектора?
Это зависит от реальных потребностей и применения вашей продукции, а цена также является фактором, который необходимо учитывать. Если качество изображения невысокое, можно выбрать инфракрасный детектор с низким разрешением, например 120x90, 256x192, 384x288. Если вам нужно очень четкое изображение для каких-то специальных целей, например, для удаленного мониторинга, вы можете выбрать инфракрасный детектор высокого разрешения 1280x1024.
2. Как выбрать правильный псевдоцвет для тепловидения?
- Серо-белый больше подходит для объектов с небольшой разницей температур.
- Красный и синий больше подходят для сцены, где нужно найти проблемные точки.
— Железно-красный — стандартная цветовая палитра электроэнергетики.
Примечание: какую бы палитру вы ни выбрали, термическая температура вообще не изменится.
3. Как выбрать подходящий объектив для инфракрасной тепловизионной камеры?
- Стандартный объектив может поражать обычные цели на соответствующем расстоянии.
- Телеобъектив подходит для относительно небольших целей, которые необходимо рассматривать с большого расстояния.
- Чтобы увидеть больше деталей объектов на близком расстоянии, лучше использовать широкоугольный объектив.
- Макрообъектив предназначен для наблюдения очень жестких целей с близкого расстояния, например микросхемы.
