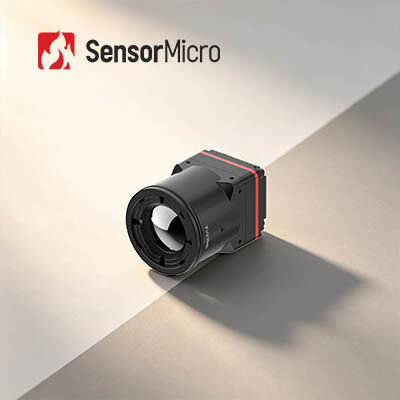

HD 1280x1024 Разрешение Тепловое изображение модуль с 8μm размер пикселя и 30mK тепловой чувствительности для точного обнаружения
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | iTL1208 |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Типичный NETD | ≤30мК | Потребляемая мощность | 1 Вт |
|---|---|---|---|
| Спектральный диапазон | 8~14 мкм | Частота кадров | 25/30 Гц |
| Шаг пикселя | 8 мкм | Разрешение | 1280x1024 |
| Выделить | Тепловизионный модуль 640x512,Промышленный тепловизионный модуль 12 мкм,Ядро тепловизионной камеры LWIR |
||
Характер продукции
ИК-тепловизионный модуль 1280x1024/8 мкм для тушения лесных пожаров
Обзор продукта
iTL1208 — это высокоинтегрированный мегапиксельный инфракрасный камерный модуль с разрешением 8 мкм, специально разработанный для мобильных приложений с ограниченными размерами, весом и энергопотреблением (SWaP). Благодаря компактным размерам 22,6 × 22,6 × 34,5 мм и весу всего 35,7 г с 12-мм объективом, он обеспечивает HD-тепловизионное изображение с разрешением 1280 × 1024 и высокой тепловой чувствительностью 30 мК. Этот простой в интеграции модуль с интерфейсом MIPI CSI, двойным выходом RAW/YUV и последовательным/I2C управлением идеально подходит для портативных устройств, систем безопасности, промышленного оборудования, а также оборудования для пожаротушения и спасательных работ.
Основные характеристики
Экстремально легкая конструкция
- Компактные размеры 22,6 × 22,6 × 34,5 мм и вес 34,5 г (включая 12-мм объектив)
- Один из самых высоких уровней интеграции в своем классе
Высокая чувствительность, точное обнаружение
- Ультрамалый размер пикселя 8 мкм с разрешением 1280 × 1024, обеспечивающий мелкие детали и четкие изображения
- Типичный NETD ≤ 30 мК, обеспечивающий надежное обнаружение тонких различий температуры
Упрощенная разработка, быстрая интеграция
- Доступны различные варианты оптических объективов для удовлетворения разнообразных требований приложений
- Поддерживает интерфейс вывода изображения MIPI CSI
- Вывод данных изображения RAW и YUV с управлением через последовательный порт/I2C
Технические характеристики продукта
| Модель | iTL1208 |
|---|---|
| Индикаторы ИК-приемника | |
| Чувствительный материал | VOx |
| Разрешение | 1280 × 1024 |
| Размер пикселя | 8 мкм |
| Спектральный отклик | 8 мкм ~ 14 мкм |
| Типичный NETD | ≤30 мК |
| Обработка изображений | |
| Цифровая частота кадров | 25/30 Гц |
| Время запуска | ≤6 с |
| Цифровое видео | RAW/YUV |
| Алгоритм изображения | NUC/3DNR/DNS/DRC/EE |
| Отображение изображений | 10 типов (белый горячий/лава/железный красный/горячее железо/медицинский/арктический/радуга 1/радуга 2/оттенок/черный горячий) |
| Программное обеспечение для ПК | |
| Программное обеспечение для ПК | Управление модулем и отображение видео |
| Электрические характеристики | |
| Стандартный внешний интерфейс | 34-контактный разъем: BP04SD-34-0065-R0 |
| Интерфейс связи | TTL-232/I2C |
| Интерфейс цифрового видео | MIPI-CSI |
| Напряжение питания | 4,5-5,5 В |
| Типичное энергопотребление | 1 Вт |
| Механические характеристики | |
| Размеры (с объективом) | С 5-мм объективом: 22,6 мм × 22,6 мм × 50 мм (внешний диаметр объектива Ø37 мм) С 10-мм объективом: 22,6 мм × 22,6 мм × 45,3 мм (внешний диаметр объектива Ø33 мм) С 12-мм объективом: 22,6 мм × 22,6 мм × 34,5 мм (внешний диаметр объектива Ø26,6 мм) С 17-мм объективом: 22,6 мм × 22,6 мм × 35,4 мм (внешний диаметр объектива Ø27 мм) С 25-мм объективом: 22,6 мм × 22,6 мм × 44,2 мм (внешний диаметр объектива Ø33 мм) С 35-мм объективом: 22,6 мм × 22,6 мм × 50,9 мм (внешний диаметр объектива Ø43,2 мм) |
| Вес (с объективом) | 85,5 ± 4,5 г (с 5-мм объективом) 70,5 ± 3,6 г (с 10-мм объективом) 35,7 ± 2 г (с 12-мм объективом) 40,7 ± 2,1 г (с 17-мм объективом) 71,0 ± 3,6 г (с 25-мм объективом) 110 ± 5,5 г (с 35-мм объективом) |
| Экологическая адаптивность | |
| Рабочая температура | -40℃~+70℃ |
| Температура хранения | -45℃~+85℃ |
| Влажность | 5%~95%, без конденсации |
| Вибрация | 5,35 grms, случайная вибрация, 3 оси |
| Удар | Полусинусоидальная волна, 40g/11ms, направление удара по оси X, 3 раза |
| Сертификация | ROHS2.0/REACH |
| Оптический объектив | Фиксированный фокус атермальный: 5/10/12/17/25/35 мм |
Промышленные применения
Тепловизионный модуль iTL1208 может использоваться в таких областях, как тушение лесных пожаров, техническое обслуживание электрооборудования, инспекция фотоэлектрических установок, видеонаблюдение, носимые устройства, портативные устройства и многое другое.
Индивидуальные услуги
- Кастомизация продукта: Настройка конфигураций и адаптация алгоритмов для удовлетворения отраслевых требований
- Техническая поддержка и обучение на месте: Предоставление ключевым клиентам практического обучения по настройке системы и эксплуатации
- Совместные инновации для новых продуктов и рынков: Сотрудничество с клиентами для совместной разработки инновационных решений для инфракрасных приложений
Часто задаваемые вопросы
Что такое инфракрасная термография?
Термография — это новый и эффективный неинвазивный диагностический метод, основанный на определении температуры поверхности объекта. Инфракрасное (ИК) излучение, испускаемое объектом, записывается и визуализируется в виде карты распределения температуры.
Для чего может использоваться инфракрасная термография?
Инфракрасная термография может использоваться для проведения инспекций зданий, определения структурных дефектов, электрических и механических неисправностей, физиологических изменений у людей и животных и многого другого.
Каковы преимущества инфракрасной термографии?
Для неразрушающего контроля:
- Простота тестирования и быстрота реагирования без повреждений
- Экономия затрат, повышение эффективности работы, сокращение численности персонала и амортизации оборудования
- Очень эффективна для выявления скрытых проблем в организме человека
- 100% безопасно, без излучения и боли
- Идеальный инструмент для раннего скрининга здоровья
