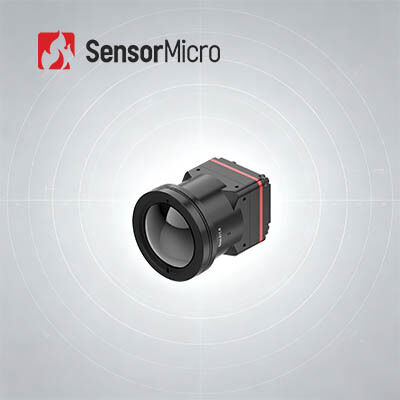

Неохлажденный модуль термоизоляции с разрешением 1280x1024 8μm пиксельной шириной и спектральным диапазоном 8~14μm
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | iTL1208 |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Разрешение | 1280x1024 | Шаг пикселя | 8 мкм |
|---|---|---|---|
| Частота кадров | 25/30 Гц | Спектральный диапазон | 8~14 мкм |
| Потребляемая мощность | 1 Вт | Типичный NETD | ≤30мК |
| Выделить | Радиометрический Uncooled модуль термического изображения,Модуль термического изображения трутней Uncooled,Термальное ядр 14um камеры |
||
Характер продукции
Неохлажденный модуль термоизоляции 1280x1024/8μm Спектральный диапазон 8~14μm
Разработанная для миниатюрных фотоэлектрических систем обнаружения следующего поколения, флагманская мегапиксельная инфракрасная камера iTL1208 достигает новаторской синергии производительности SWaP.С высококачественным 8 мкм крупноформатным инфракрасным детектором чипа, этот изысканно инкапсулированный модуль обеспечивает высококачественную тепловую визуализацию 1280×1024 в минималистическом корпусе 22,6×22,6×34,5 мм и ультралегкой полезной нагрузке 35,7 г.С очень низким рейтингом 30mK NETD и самостоятельно разработанными алгоритмами оптимизации изображения, он восстанавливает тепловые детали полного спектра с исключительной точностью даже в сложных условиях с низкой контрастностью.Оптимизирован для портативных точных фотоэлектрических терминалов и беспилотных полезных нагрузок мобильной платформы, iTL1208 поддерживает настраиваемую оптическую конфигурацию и стандартное взаимодействие с протоколом промышленной шины, обеспечивая высококачественную безопасность,Интеллектуальные системы промышленной инспекции и реагирования на чрезвычайные ситуации общественной безопасности с надежными возможностями базового инфракрасного зрения.
Основные особенности
- Сверхлегкий дизайн- компактный размер 22,6×22,6×34,5 мм и вес 34,5 г (включая линзы 12 мм); один из самых высоких уровней интеграции в своем классе
- Высокая чувствительность, точное обнаружение- 8μm сверхмаленький размер пикселя с разрешением 1280×1024, обеспечивающий тонкие детали и четкие изображения; типичный NETD ≤ 30mK, позволяющий надежное обнаружение тонких температурных различий
- Упрощенное развитие, быстрая интеграция- Многочисленные оптические опции объектива доступны для удовлетворения различных требований приложений; поддерживает интерфейс вывода изображения MIPI CSI; вывод данных изображения RAW и YUV, с управлением через серийный порт / I2C
Спецификации продукции
| Модель | iTL1208 |
|---|---|
| Индикаторы инфракрасного детектора |
Чувствительный материал:VOx Решение:1280×1024 Размер пикселя:8 мкм Спектральная реакция:8μm ~ 14μm Типичная NETD:≤ 30 мК |
| Обработка изображений |
Цифровая частота кадров:25/30 Гц Время запуска:≤ 6 с Цифровое видео:РАВ/ЮВ Алгоритм изображения:NUC/3DNR/DNS/DRC/EE Изображение:10 Типов (Белый горячий / Лава / Железный Красный / Горячий Железный / Медицинский / Арктический / Радужная 1/Радужная 2 / Цветная / Черная горячая) |
| Программное обеспечение ПК | Модуль управления и видеодисплей |
| Электрические |
Стандартный внешний интерфейсИнтерфейс 34Pin_Connector: BP04SD-34-0065-R0 Интерфейс связи:TTL-232/I2C Цифровой видеоинтерфейс:MIPI-CSI Напряжение питания:40,5-5,5 В Типичное потребление энергии:1 Вт |
| Механические |
Размер (включая линзу): • С линзой 5 мм: 22,6 мм × 22,6 мм × 50 мм (внешний диаметр линзы Φ37 мм) • С линзой 10 мм: 22,6 мм × 22,6 мм × 45,3 мм (внешний диаметр линзы Φ33 мм) • С линзой 12 мм: 22,6 мм × 22,6 мм × 34,5 мм (внешний диаметр линзы Φ26,6 мм) • С 17 мм линзой: 22,6 × 22,6 × 35,4 мм (внешний диаметр линзы Φ27 мм) • С линзой 25 мм: 22,6 мм × 22,6 мм × 44,2 мм (внешний диаметр линзы Φ33 мм) • С 35 мм линзой: 22,6 × 22,6 × 50,9 мм (внешний диаметр линзы Φ43,2 мм) Масса (включая линзы): • 85,5±4,5 г (с линзой 5 мм) • 70,5±3,6 г (с линзой 10 мм) • 35,7±2 г (с линзой 12 мм) • 40,7±2,1 г (с линзой 17 мм) • 71,0±3,6 г (с линзой 25 мм) • 110±5,5 г (с 35 мм линзой) |
| Приспособимость к окружающей среде |
Рабочая температура:-40°C~+70°C Температура хранения:-45°C~+85°C Влажность:5% ~ 95%, неконденсирующий Вибрация:5.35 грамм, случайная вибрация, 3-осяная Влияние:Полусинусовая волна, 40 г / 11 мс, направление удара по оси х, 3 раза Сертификация:ROHS2.0/REACH Оптические линзы:Фиксированный фокус: 5/10/12/17/25/35 мм |
Промышленное применение
Модуль термоизоляции iTL1208 может использоваться в области борьбы с лесными пожарами, обслуживания электроэнергии, фотоэлектрической инспекции, мониторинга безопасности, носимых устройств, портативных устройств и т.д.
Преимущества продукта
Богатое разнообразие продуктов- Многочисленные разрешения массива, размеры пикселей, волны и опции объектива обеспечивают большую гибкость для различных приложений.
Выдающиеся результаты- Чистое изображение, компактный размер, низкое энергопотребление, высокая чувствительность и высокая надежность - предназначены для работы в широком диапазоне экологических проблем.
Легкая интеграция- Многочисленные варианты интерфейсов облегчают интеграцию и позволяют быстро развиваться в различных областях применения.
Часто задаваемые вопросы
В каких отраслях промышленности используются инфракрасные детекторы фокусной плоскости?
Инфракрасный детектор огневой плоскости является основным компонентом системы термоизоляции и является ключом к обнаружению, идентификации и анализу инфракрасной информации объектов.Он имеет широкий спектр применений в движении, инспекции, мониторинга безопасности, метеорологии, медицины и других отраслей.
Каковы характеристики инфракрасного детектора огневой плоскости с охлажденным и неохлажденным?
Инфракрасные детекторы огневой плоскости можно разделить на охлажденный инфракрасный детектор огневой плоскости и неохлажденный инфракрасный детектор огневой плоскости.Охлажденный инфракрасный детектор работает при низкой температуре вакуумной среды с высокой чувствительностью и может различать более тонкие температурные различия, в то время как неохлажденный инфракрасный детектор фокусной плоскости не нуждается в криогенной среде и может работать при комнатной температуре.
