Неохлажденный модуль тепловой камеры с разрешением 1280x1024 8μm пиксельной отдачи и 30mK NETD ApexCore инфракрасный детектор
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | iTL1208 |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Разрешение | 1280x1024 | Спектральный диапазон | 8~14 мкм |
|---|---|---|---|
| Потребляемая мощность | 1 Вт | Типичный NETD | ≤30мК |
| Частота кадров | 25/30 Гц | Шаг пикселя | 8 мкм |
| Выделить | Модуль 12um камеры трутня термальный,Облегченный модуль камеры UAV термальный,Ядр камеры UAV Uncooled термальное |
||
Характер продукции

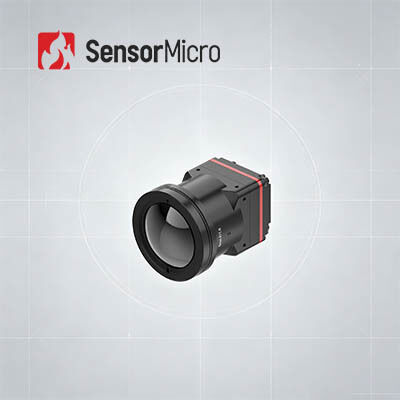

Модуль тепловизионной камеры Неохлаждаемый инфракрасный детектор ApexCore 1280x1024/8 мкм
Обзор продукта
Встречайте iTL1208 — ультрапортативную мегапиксельную инфракрасную камеру, созданную для мобильных систем с ограничениями SWaP. При размерах всего 22,6×22,6×34,5 мм и весе 35,7 г (включая линзу 12 мм) этот 8-мкм модуль высокого разрешения сочетает в себе максимальную миниатюрность и высочайшую тепловую чувствительность с NETD до 30 мК. Он обеспечивает четкое тепловизионное изображение HD 1280×1024, гибкий выбор объектива, стандартный выход MIPI CSI, передачу данных RAW/YUV и простое управление I2C/последовательным портом. Идеально подходит для портативных устройств, мобильных платформ, наблюдения за безопасностью, промышленных инспекций и спасательных операций. Упростите разработку инфракрасных продуктов с помощью нашего готового к интеграции ядра тепловизионной камеры.
Основные характеристики
- Чрезвычайно легкий дизайн- Компактный размер 22,6×22,6×34,5 мм и вес 34,5 г (включая объектив 12 мм) с одним из самых высоких уровней интеграции в своем классе
- Высокая чувствительность, точное обнаружение- Сверхмалый размер пикселя 8 мкм и разрешение 1280×1024, обеспечивающий высокую детализацию и четкость изображения с типичным NETD ≤30 мК для надежного обнаружения незначительных различий температур.
- Упрощенная разработка, быстрая интеграция- Несколько вариантов оптических линз, интерфейс вывода изображения MIPI CSI, вывод данных изображения RAW и YUV с управлением через последовательный порт/I2C
Технические характеристики продукта
| Модель | iTL1208 |
| Чувствительный материал | голосовая связь |
| Разрешение | 1280×1024 |
| Размер пикселя | 8 мкм |
| Спектральный отклик | 8 мкм ~ 14 мкм |
| Типичный NETD | ≤30мК |
| Цифровая частота кадров | 25/30 Гц |
| Время запуска | ≤6 с |
| Цифровое видео | СЫРЬЕ/ЮВ |
| Алгоритм изображения | NUC/3DNR/DNS/ДРК/ЕЕ |
| Отображение изображения | 10 типов (Белый горячий/Лава/Железно-красный/Горячий утюг/Медицинский/Арктический/Радуга 1/Радуга 2/Оттенок/Черный горячий) |
| Программное обеспечение для ПК | Управление модулем и отображение видео |
| Стандартный внешний интерфейс | Интерфейс 34-контактного разъема: BP04SD-34-0065-R0 |
| Коммуникационный интерфейс | ТТЛ-232/И2С |
| Цифровой видеоинтерфейс | МИПИ-CSI |
| Напряжение питания | 4,5-5,5 В |
| Типичное энергопотребление | 1 Вт |
| Рабочая температура | -40℃~+70℃ |
| Температура хранения | -45℃~+85℃ |
| Влажность | 5%~95%, без конденсации |
| Вибрация | 5,35 г (среднеквадратичное значение), случайная вибрация, 3 оси |
| Влияние | Полусинусоидальная волна, 40 г/11 мс, направление удара по оси X, 3 раза |
| Сертификация | ROHS2.0/ДОСТИГАЕМОСТЬ |
| Оптическая линза | Атермальный объектив с фиксированным фокусом: 5/10/12/17/25/35 мм |
Промышленное применение
Тепловизионный модуль iTL1208 можно использовать в областях тушения лесных пожаров, технического обслуживания электроснабжения, фотоэлектрического контроля, мониторинга безопасности, портативных устройств и т. д.
Наши услуги
- Настройка продукта:Корректируйте конфигурации и адаптируйте алгоритмы в соответствии с отраслевыми требованиями.
- Техническая поддержка и обучение на месте:Предоставлять основным клиентам практическую настройку системы и обучение эксплуатации.
- Совместные инновации для новых продуктов и рынков:Сотрудничать с клиентами для совместной разработки инновационных решений для инфракрасных приложений.
Часто задаваемые вопросы
Что такое инфракрасное тепловидение?
В природе все объекты, температура которых выше абсолютного нуля (-273℃), могут излучать инфракрасные лучи. Используя детектор инфракрасной камеры для измерения разницы температур инфракрасного излучения между самой целью и фоном, вы можете получать различные инфракрасные изображения, которые также называются тепловыми изображениями.
Как работают инфракрасные детекторы?
Инфракрасное излучение, испускаемое целью, попадает в зону действия теплового детектора, затем инфракрасный детектор преобразует сигнал излучения различной интенсивности в соответствующий электрический сигнал, а затем путем усиления и видеообработки формирует инфракрасное изображение, которое можно наблюдать невооруженным глазом.
Каковы преимущества охлаждаемых инфракрасных детекторов?
Охлаждаемый инфракрасный детектор в фокальной плоскости работает при низкой температуре, которая обеспечивается охладителем Дьюара детектора (ddc). Он имеет высокую чувствительность и может различать более тонкую разницу температур, чем неохлаждаемый инфракрасный детектор. Он может обнаруживать, идентифицировать и распознавать объекты на очень большом расстоянии — более десяти километров. Конструкция охлаждаемого детектора очень сложна, что приводит к относительно высокой стоимости по сравнению с неохлаждаемым детектором.
