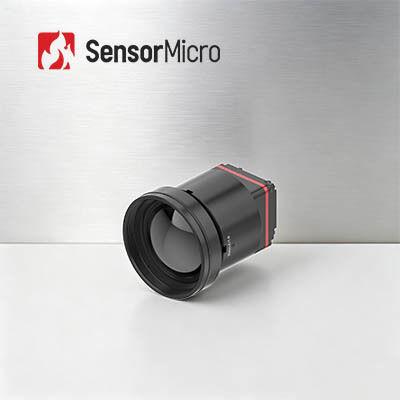

Модуль тепловой камеры с разрешением 1280x1024 для портативных устройств SWaP-C LWIR с диапазоном пикселей 8μm и NETD ≤30mK
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | iTL1208 |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Разрешение | 1280x1024 | Потребляемая мощность | 1 Вт |
|---|---|---|---|
| Спектральный диапазон | 8~14 мкм | Шаг пикселя | 8 мкм |
| Типичный NETD | ≤30мК | Частота кадров | 25/30 Гц |
| Выделить | Модуль камеры обмена-C LWIR термальный,Модуль камеры трутней LWIR термальный,Ядр 12uM камеры трутней термальное |
||
Характер продукции
Модуль тепловой камеры SWaP-C LWIR 1280x1024/8μm для портативных устройств
Обзор продукции
Модуль термоизоляции iTL1208 представляет собой неохлажденное инфракрасное ядро камеры следующего поколения, предназначенное для развертывания мобильных систем с низким уровнем SWAP.сочетание миниатюризированного оборудования с высокоточными возможностями теплового обнаружения.
Этот модуль инфракрасной камеры обеспечивает высокую производительность изображения с небольшим пиксельным диапазоном 8 мкм, разрешением 1280 × 1024 мегапикселей и типичным NETD ≤ 30 мК для ультрачувствительного теплового обнаружения.
Идеально подходит для пожаротушения, промышленной диагностики, наружного наблюдения и портативных тепловых устройств.
Основные особенности
- Сверхлегкий дизайн- компактный размер 22,6 × 22,6 × 34,5 мм и вес 35,7 г (включая 12 мм объектив) с одними из самых высоких уровней интеграции в своем классе
- Высокая чувствительность, точное обнаружение- сверхмаленький размер пикселя 8 мкм с разрешением 1280 × 1024 обеспечивающим тонкие детали и четкие изображения с типичным NETD ≤ 30mK для надежного обнаружения тонких температурных различий
- Упрощенное развитие, быстрая интеграция- несколько оптических линз, поддерживает интерфейс вывода изображения MIPI CSI, вывод данных изображения RAW и YUV с управлением через серийный порт / I2C
Спецификации продукции
| Модель | iTL1208 |
|---|---|
| Индикаторы инфракрасного детектора | |
| Чувствительный материал | VOx |
| Резолюция | 1280×1024 |
| Размер пикселя | 8 мкм |
| Спектральная реакция | 8μm ~ 14μm |
| Типичная NETD | ≤ 30 мК |
| Обработка изображений | |
| Цифровая частота кадров | 25/30 Гц |
| Время запуска | ≤ 6 с |
| Цифровое видео | РАВ/ЮВ |
| Алгоритм изображения | NUC/3DNR/DNS/DRC/EE |
| Отображение изображения | 10 Типов (Белый горячий / Лава / Железный Красный / Горячий Железный / Медицинский / Арктический / Радужная 1/Радужная 2 / Цветная / Черная горячая) |
| Программное обеспечение ПК | Модуль управления и видеодисплей |
| Электрические | |
| Стандартный внешний интерфейс | Интерфейс 34Pin_Connector: BP04SD-34-0065-R0 |
| Интерфейс связи | TTL-232/I2C |
| Цифровой видеоинтерфейс | MIPI-CSI |
| Напряжение питания | 40,5-5,5 В |
| Типичное потребление энергии | 1 Вт |
| Механические | |
| Размер (включая линзы) | С линзой 5 мм: 22,6 мм × 22,6 мм × 50 мм (внешний диаметр линзы Φ37 мм) С 10 мм линзой: 22,6×22,6×45,3 мм (внешний диаметр линзы Φ33 мм) С 12 мм линзой: 22,6 × 22,6 × 34,5 мм (внешний диаметр линзы Φ26,6 мм) С линзой 17 мм: 22,6 мм × 22,6 мм × 35,4 мм (внешний диаметр линзы Φ27 мм) С линзой 25 мм: 22,6 мм × 22,6 мм × 44,2 мм (внешний диаметр линзы Φ33 мм) С 35 мм линзой: 22,6 × 22,6 × 50,9 мм (внешний диаметр линзы Φ43,2 мм) |
| Масса (включая линзы) | 85.5±4.5g (с линзой 5 мм) 70.5±3.6g (с линзой 10 мм) 35.7±2g (с линзой 12 мм) 40.7±2.1g (с 17 мм объективом) 71.0±3.6g (с объективом 25 мм) 110±5,5 г (с 35 мм объективом) |
| Приспособимость к окружающей среде | |
| Операционная температура | -40°C~+70°C |
| Температура хранения | -45°C~+85°C |
| Влажность | 5% ~ 95%, неконденсирующий |
| Вибрация | 5.35 грамм, случайная вибрация, 3-осяная |
| Влияние | Полусинусовая волна, 40 г / 11 мс, направление удара по оси х, 3 раза |
| Сертификация | ROHS2.0/REACH |
| Оптические линзы | Фиксированный фокус: 5/10/12/17/25/35 мм |
Промышленное применение
Модуль термоизоляции iTL1208 может широко использоваться в лесном пожаротушении, техническом обслуживании электроэнергии, фотоэлектрической инспекции, мониторинге безопасности, носимых устройствах, портативных устройствах и многом другом.
Наша команда
- Глубокая техническая экспертиза- многолетний опыт в области исследований, разработки и применения инфракрасных датчиков с мощными возможностями в области проектирования чипов, изготовления пластинок, упаковки и тестирования,и интеграции систем
- Сосредоточено на инновациях и практическом применении- Приверженность развитию технологических прорывов в области термоизоляции, постоянно расширяя границы в NETD, SWaP и рабочей температуре
- Диверсифицированный портфель продуктов- Полный спектр компонентов инфракрасного обнаружения, включая охлажденные и неохлажденные решения для различных отраслей промышленности
- Строгое подтверждение надежности- надежная система управления качеством с многочисленными процедурами испытаний на протяжении всего производства для обеспечения долгосрочной стабильности и надежности
- Профессиональная техническая поддержка- Инженерная группа тесно сотрудничает с командами исследований и разработок клиентов и группами по производству, чтобы ускорить интеграцию системы и повысить эффективность
Часто задаваемые вопросы
Что такое инфракрасный детектор / термоизоляционный датчик?
Инфракрасные волны не видны человеческим глазом.Инфракрасный детектор / термоизоляционный датчик - это оптико-электрическое устройство, которое реагирует на инфракрасное излучение и тепловую энергию и преобразует ее в электрические сигналы, затем выводит видимые тепловые изображения.
Что такое WLP?
WLP относится к упаковке уровня пластинки. Это процесс завершения высоковакуумной упаковки непосредственно на всей пластинке MEMS, а затем нанесения и резки для создания одного инфракрасного датчика.Вместе с металлической упаковкой и керамической упаковкой, это 3 основных формата упаковки неохлажденных инфракрасных детекторов.
Какое преимущество в WLP?
WLP IR-детекторы специально разработаны для удовлетворения требований миниатюризации и низкой стоимости при применении инфракрасной технологии на рынке потребительской электроники.с возможностью массовой изготовленияВ настоящее время компания предлагает различные решения для инфракрасных модулей WLP для увеличения числа новых приложений на развивающихся рынках.
