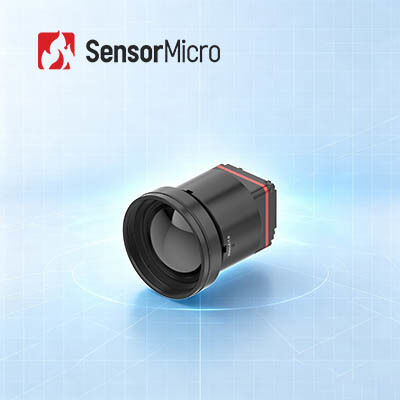

Неохлаждаемый модуль тепловидения LWIR с разрешением 1280x1024, шагом пикселя 8 мкм и NETD 30 мК для фотоэлектрического контроля

  • Uncooled LWIR Thermal Imaging Module with 1280x1024 Resolution 8μm Pixel Pitch and 30mK NETD for Photovoltaic Inspection
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели iTL1208
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Разрешение 1280x1024 Потребляемая мощность 1 Вт
Спектральный диапазон 8~14 мкм Шаг пикселя 8 мкм
Типичный NETD ≤30мК Частота кадров 25/30 Гц
Выделить

Uncooled модуль термического изображения LWIR

,

Модуль термического изображения полезных нагрузок UAV

,

Uncooled термальное ядр камеры 640x512
Оставьте сообщение
Характер продукции
Неохлажденный модуль тепловой визуализации LWIR 1280x1024/8μm для фотоэлектрической инспекции
Обзор продукции
Мы сжали полную 1280×1024 8μm высокое разрешение тепловой производительности в компактный 22.6х22.6×34.5мм модуль, который весит только 35.7 грамм с 12мм объективом.Простой подключение и интеграция через MIPI CSIНезависимо от того, строите ли вы пожарные камеры, портативные инструменты для проверки или мобильные устройства наблюдения,Модуль термоизоляции iTL1208 - идеальное решение для легкого тепловизия..
Основные особенности
  • Сверхлегкий дизайн
    Компактный размер 22,6 × 22,6 × 34,5 мм и вес 35,7 г (включая линзу 12 мм)
    Среди самых высоких уровней интеграции в своем классе
  • Высокая чувствительность, точное обнаружение
    Ультрамаленький пиксель размером 8 мкм с разрешением 1280×1024, обеспечивающий тонкие детали и четкие изображения
    Типичная NETD ≤ 30mK, позволяющая надежно обнаруживать тонкие температурные различия
  • Упрощенное развитие, быстрая интеграция
    Многочисленные оптические объективы для удовлетворения различных требований приложения
    Поддерживает интерфейс вывода изображения MIPI CSI
    Выход данных изображения RAW и YUV, с управлением через серийный порт/I2C
Спецификации продукции
Модель iTL1208
Индикаторы инфракрасного детектора Чувствительный материал: VOx
Разрешение: 1280×1024
Размер пикселя: 8μm
Спектральная реакция: 8μm ~ 14μm
Типичная NETD: ≤ 30mK
Обработка изображений Цифровая частота кадров: 25/30 Гц
Время запуска: ≤ 6 с
Цифровое видео: RAW/YUV
Алгоритм изображения: NUC/3DNR/DNS/DRC/EE
Дисплей изображения: 10 типов (Белый горячий / Лава / Железный Красный / Горячий Железный / Медицинский / Арктический / Радуга 1 / Радуга 2 / Тинт / Черный горячий)
Программное обеспечение ПК Программное обеспечение для ПК: Модуль управления и видеодисплей
Электрические Стандартный внешний интерфейс: 34Pin_Connector Интерфейс: BP04SD-34-0065-R0
Интерфейс связи: TTL-232/I2C
Цифровой видеоинтерфейс: MIPI-CSI
Напряжение питания: 4,5-5,5 В
Типичное потребление энергии: 1 Вт
Механические Размер (включая линзу):
С линзой 5 мм: 22,6 мм × 22,6 мм × 50 мм (внешний диаметр линзы Φ37 мм)
С 10 мм линзой: 22,6×22,6×45,3 мм (внешний диаметр линзы Φ33 мм)
С 12 мм линзой: 22,6 × 22,6 × 34,5 мм (внешний диаметр линзы Φ26,6 мм)
С линзой 17 мм: 22,6 мм × 22,6 мм × 35,4 мм (внешний диаметр линзы Φ27 мм)
С линзой 25 мм: 22,6 мм × 22,6 мм × 44,2 мм (внешний диаметр линзы Φ33 мм)
С 35 мм линзой: 22,6 × 22,6 × 50,9 мм (внешний диаметр линзы Φ43,2 мм)
Масса (включая линзы):
85.5±4.5g (с линзой 5 мм)
70.5±3.6g (с линзой 10 мм)
35.7±2g (с линзой 12 мм)
40.7±2.1g (с 17 мм объективом)
71.0±3.6g (с объективом 25 мм)
110±5,5 г (с 35 мм объективом)
Приспособимость к окружающей среде Рабочая температура: -40°C~+70°C
Температура хранения: -45°C~+85°C
Влажность воздуха: 5% ~ 95%, неконденсирующая
Вибрация: 5,35 грамм, случайная вибрация, 3-ося
Удар: половинная синусная волна, 40 г / 11 мс, направление удара по оси X, 3 раза
Сертификация: ROHS2.0/REACH
Оптические линзы Фиксированный фокус: 5/10/12/17/25/35 мм
Промышленное применение
Модуль термоизоляции iTL1208 может широко использоваться в области борьбы с лесными пожарами, обслуживания электроэнергии, фотоэлектрической инспекции, мониторинга безопасности, носимых устройств, портативных устройств и т.д.
Наши преимущества
  • Богатое разнообразие продуктов
    Многочисленные разрешения массива, размеры пикселей, волны и комбинации опций линз обеспечивают большую гибкость для различных приложений.
  • Выдающиеся результаты
    Чистое изображение, компактный размер, низкое энергопотребление, высокая чувствительность и высокая надежность - предназначены для работы в широком диапазоне экологических проблем.
  • Легкая интеграция
    Многочисленные варианты интерфейсов позволяют легко интегрироваться и быстро развиваться в нескольких областях применения.
Часто задаваемые вопросы
Какое преимущество имеет инфракрасное тепловое изображение?
  • Смотри через полную темноту
  • Идентификация под маскировкой
  • Выявление на большие расстояния
  • Выявление распределения тепла
  • Измерение температуры без контакта
  • Повышение осведомленности о профессии
  • И так далее.
Что такое тепловая чувствительность?
Термочувствительность, также называемая NETD (Noise Equivalent Temperature Difference), является ключевым параметром для оценки средневолновых (MWIR) и длинноволновых (LWIR) тепловых камер.Это напрямую связано с четкостью, измеренной термоизоляторомЭто числовое значение, которое представляет собой соотношение сигнала и шума температурной разницы и измеряется в милликельвинах (mK).чем выше чувствительность и чем яснее изображение.
В чем разница между упаковкой на уровне пластины, керамической упаковкой и металлической упаковкой?
Неохлажденные инфракрасные детекторы в настоящее время делятся на металлические упаковки, керамические упаковки и упаковки на уровне пластинок.;упаковка на уровне пластинки подходит для массового производства; а керамическая упаковка более предпочтительна для специализированного рынка гражданских продуктов.
