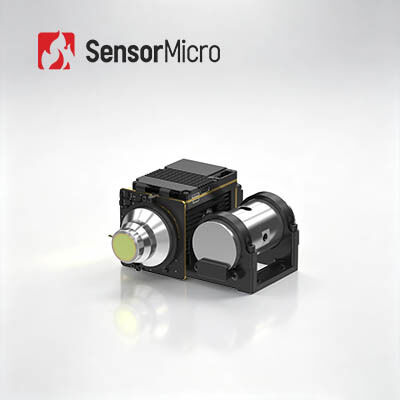

MWIR Охлаждаемый тепловизионный модуль с разрешением 1280x1024 и объективом с непрерывным зумом 15~300 мм/F4 с технологией HOT
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | ГЭВИН GC1210HMF |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Высокое разрешение | 1280x1024 | Шаг пикселя | 10μm |
|---|---|---|---|
| Частота кадров | 50 Гц | NETD | 20мК(Ф2); 25мК(Ф4) |
| Размер | 101×101×54 мм | Спектральный диапазон | МВт 3,7~4,8 мкм |
| Выделить | Охлаженный термальный модуль 1280x1024,модуль 750mm охлаженный объективом термальный,Ядр камеры MWIR термальное |
||
Характер продукции
MWIR Охлаждаемый тепловизионный модуль HOT 1280x1024 с объективом с непрерывным зумом 15~300 мм/F4
Обзор продукта
Инфракрасная камера GAVIN GC1210HMF оснащена охлаждаемым детектором среднего инфракрасного диапазона (MWIR) с высокой рабочей температурой (HOT) 1280×1024/10 мкм. По сравнению с традиционными решениями MWIR 640×512/15 мкм, она имеет в три раза меньший размер пикселя и в четыре раза более высокое разрешение массива, что значительно повышает пространственное разрешение и четкость изображения. В сочетании с передовыми алгоритмами обработки изображений она обеспечивает высококачественное, детализированное инфракрасное изображение с мегапиксельным разрешением.
Благодаря технологии HOT, инфракрасная камера GAVIN GC1210HMF значительно улучшает характеристики SWaP, предлагая компактный размер, легкую конструкцию и низкое энергопотребление, что делает ее идеальным решением для инфракрасных систем дальнего действия с жесткими требованиями к пространству и интеграции.
Основные характеристики
- Мегапиксельное изображение, превосходное качество
- Разработана на основе охлаждаемого инфракрасного детектора HOT MWIR 1280×1024/10 мкм, обеспечивающего высокое разрешение и тонкое качество изображения
- Интегрирована с передовыми алгоритмами обработки изображений, такими как DRC, 2D/3D шумоподавление и улучшение краев EE для более четкого изображения
- Технология HOT для максимальной оптимизации SWaP
- Поддерживает работу при высоких температурах 150K, время охлаждения ≤4 мин
- Компактные размеры до 101×101×54 мм, вес всего 570 г
- Богатые интерфейсы, простая интеграция
- Поддерживает видеовыходы Cameralink/USB3.0/GigE/HDMI/SDI/MIPI/оптоволокно
- Гибкий вывод данных изображения RAW/YUV
Технические характеристики продукта
| Модель | Охлаждаемый инфракрасный модуль камеры GAVIN GC1210HMF HOT MWIR |
|---|---|
| Индикаторы | |
| Разрешение | 1280×1024 |
| Размер пикселя | 10 мкм |
| Спектральный отклик | 3,7 мкм ± 0,2 мкм ~ 4,8 мкм ± 0,2 мкм |
| NETD ИК-детектора (23°C) | 20 мК (F2) 25 мК (F4) |
| Обработка изображений | |
| Частота кадров | 50 Гц |
| Цифровой зум | Непрерывный цифровой зум от 1× до 8× |
| Ориентация изображения | Горизонтальное/вертикальное/диагональное отражение |
| Алгоритм изображения | DRC, 2D/3D шумоподавление изображения, EE |
| Электрические характеристики | |
| Цифровое видео | Стандарт: DVP Опция: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/одномодовое оптоволокно/многомодовое оптоволокно |
| Внешняя синхронизация | Стандарт: LV-TTL Опция: RS422/LVDS |
| Связь | Стандарт: USB2.0/LV-TTL Опция: RS422/CAN/USB3.0/GigE |
| Источник питания | 12 В ± 1 В |
| Стабильное энергопотребление (23°C) | ≤8 Вт |
| Время охлаждения (23°C) | ≤4 мин |
| Размер (мм) | 101×101×54 |
| Вес (г) | ≤570 |
| Рабочая температура | -40°C ~ +71°C |
| Оптический объектив | |
| Варианты объективов | Фиксированный фокус: 15 мм/F2 Непрерывный зум: 15~300 мм/F4 30~500 мм/F4 |
Промышленные применения
Тепловизионный модуль GAVIN GC1210HMF широко используется во многих областях, таких как системы удаленного мониторинга, системы улучшения зрения в полете, многосенсорные полезные нагрузки и другие передовые приложения для обработки изображений.
Стандартизированное обслуживание
- Полная документация: Руководства по продукту, руководства по настройке и справочные материалы по выбору
- Помощь в разработке и тестировании: Тестирование интегрированных образцов, оценка производительности и проверка параметров
- Расширенный набор инструментов для разработчиков: SDK, API, алгоритмы и инструменты отладки для глубокой интеграции
- Удаленная техническая поддержка: Круглосуточная поддержка с быстрым реагированием и своевременным решением проблем
- Гарантия: Оригинальные детали и строгое соблюдение процесса для восстановления оптимальной производительности
Часто задаваемые вопросы
Что такое тепловая чувствительность?
Тепловая чувствительность, также называемая NETD (разница температур, эквивалентная шуму), является ключевым параметром для оценки тепловизионных камер среднего (MWIR) и длинноволнового (LWIR) инфракрасного диапазона. Она напрямую связана с четкостью, измеряемой тепловизором. Это числовое значение, представляющее отношение сигнал/шум разницы температур, измеряемое в миллиКельвинах (мК). Чем меньше значение тепловой чувствительности, тем выше чувствительность и тем четче изображение.
Что такое SWaP3?
SWaP3 относится к размеру, весу, энергопотреблению, производительности и цене. Это указывает на тенденцию развития отрасли инфракрасных технологий.
Что такое DRI?
DRI обычно относится к расстоянию обнаружения, распознавания и идентификации тепловизионной системы. Это важный параметр для оценки производительности тепловизионной системы.
В чем разница между неохлаждаемыми и охлаждаемыми ИК-детекторами?
В настоящее время на рынке существует два типа инфракрасных тепловизионных датчиков: охлаждаемые и неохлаждаемые. Неохлаждаемый ИК-детектор работает при температуре окружающей среды. Он основан на полупроводниковой промышленности и поэтому обычно может производиться в больших объемах с небольшим размером и низкой стоимостью. Неохлаждаемые ИК-детекторы широко используются в портативных/ручных/мобильных устройствах. Охлаждаемые ИК-детекторы упакованы в блок, который поддерживает их при чрезвычайно низкой температуре, что обеспечивается криокулером. Они намного больше, дороже и менее надежны, чем неохлаждаемые датчики, в основном из-за сложных систем охлаждения, которые им требуются. Однако охлаждаемые системы невероятно чувствительны и обычно работают с оптикой с длинным фокусным расстоянием для достижения дальних миссий.
