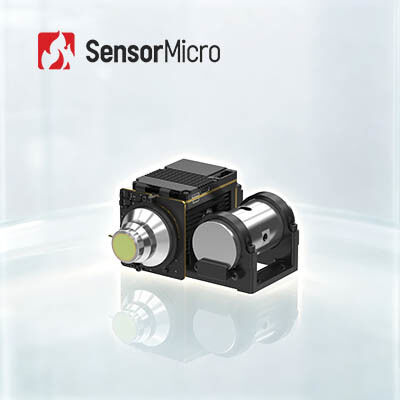

HD 1280x1024 Модуль термоизоляции с разрешением 10μm пиксельного пича для мониторинга на большие расстояния
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | ГЭВИН GC1210HMF |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Высокое разрешение | 1280x1024 | Шаг пикселя | 10μm |
|---|---|---|---|
| Частота кадров | 50 Гц | NETD | 20мК(Ф2); 25мК(Ф4) |
| Размер | 101×101×54 мм | Спектральный диапазон | МВт 3,7~4,8 мкм |
| Выделить | Модуль термоизоляции 1280x1024,Охлажденный теплоизобразительный модуль 12um,RS058F Сохлажденная тепловая камера |
||
Характер продукции
Модуль термоизоляции с высокой температурой 1280x1024 10μm
Обзор продукции
Инфракрасный детектор GAVIN GC1210HMF оснащен 1280×1024/10μm высокой рабочей температурой (HOT) средневолновым инфракрасным (MWIR) охлажденным детектором.Он предлагает на треть меньше пикселя и в четыре раза более высокое разрешение массива, что значительно повышает пространственное разрешение и четкость изображения.
В сочетании с усовершенствованными алгоритмами обработки изображений, он обеспечивает высокое разрешение, тонко детальные инфракрасные изображения с разрешением мегапикселей.Инфракрасное ядро камеры GAVIN GC1210HMF значительно повышает производительность SWaP, предлагая компактный размер, легкая конструкция и низкое потребление энергии, что делает его идеальным решением для инфракрасных систем дальнего радиуса действия с строгими требованиями к пространству и интеграции.
Основные особенности
Мегапиксельное изображение, превосходное качество
- Разработан на основе 1280×1024/10μm HOT MWIR охлажденный инфракрасный детектор, обеспечивающий высокую четкость и тонкое качество изображения
- Интегрирован с передовыми алгоритмами обработки изображений, такими как DRC, снижение шума 2D / 3D и улучшение края EE для более четкого изображения
Технология HOT для максимальной оптимизации SWaP
- Поддерживает высокотемпературную работу при 150K, с временем охлаждения ≤4min
- Компактные размеры до 101×101×54 мм, легкий вес всего 570 г
Богатые интерфейсы, легкая интеграция
- Поддерживает Cameralink/USB3.0/GigE/HDMI/SDI/MIPI/волоконно-оптические видеовыходы
- Гибкий выход данных изображения RAW/YUV
Спецификации продукции
| Модель | GAVIN GC1210HMF HOT MWIR охлажденная инфракрасная камера |
|---|---|
| Показатели | |
| Резолюция | 1280×1024 |
| Размер пикселя | 10 мкм |
| Спектральная реакция | 30,7μm±0,2μm 4,8μm±0,2μm |
| ИК-детектор NETD ((23°C) | 20mK ((F2) 25mK ((F4) |
| Обработка изображений | |
| Скорость кадров | 50 Гц |
| Цифровой зум | Продолжительный цифровой зум от 1 до 8 раз |
| Направление изображения | Горизонтально/вертикально/диагонально перевернуть |
| Алгоритм изображения | ДРК, снижение шума изображения 2D/3D, EE |
| Электрические характеристики | |
| Цифровое видео | Стандарт: DVP Опция: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Одномодные оптические волокна/многомодные оптические волокна |
| Синхронизация | Стандарт: LV-TTL Опция: RS422/LVDS |
| Коммуникация | Стандарт: USB2.0/LV-TTL Опция: RS422/CAN/USB3.0/GigE |
| Силовое питание | 12В±1В |
| Постоянное потребление энергии ((23°C) | ≤ 8 Вт |
| Время охлаждения ((23°C) | ≤4 мин |
| Размер ((мм) | 101×101×54 |
| Масса ((g) | ≤ 570 |
| Операционная температура | -40°C~+71°C |
| Оптические линзы | Фиксированная фокусировка: 15 мм/F2 Непрерывный зум: 15~300 мм/F4 30~500 мм/F4 |
Промышленное применение
Модуль тепловой инфракрасной камеры GAVIN GC1210HMF широко используется во многих областях, таких как НДТ, экологический мониторинг, дальнее наблюдение, научные исследования и т.д.
Портфель продуктов
Различные форматы продуктов
Широкий спектр форматов продукции, включая инфракрасные детекторы, ядра камер и модули для удовлетворения различных требований к интеграции.
Богатое разнообразие продуктов
Многочисленные разрешения массива, размеры пикселей, волны и комбинации опций линз обеспечивают большую гибкость для различных приложений.
Выдающиеся результаты
Четкое изображение, компактный размер, низкое потребление энергии, высокая чувствительность и высокая надежность, предназначенные для работы в широком диапазоне экологических проблем.
Легкая интеграция
Многочисленные варианты интерфейсов позволяют легко интегрироваться и быстро развиваться в нескольких областях применения.
Часто задаваемые вопросы
Что такое тепловая чувствительность?
Термочувствительность, также называемая NETD (Noise Equivalent Temperature Difference), является ключевым параметром для оценки средневолновых (MWIR) и длинноволновых (LWIR) тепловых камер.Это напрямую связано с четкостью, измеренной термоизоляторомЭто числовое значение, которое представляет собой соотношение сигнала и шума температурной разницы и измеряется в милликельвинах (mK).чем выше чувствительность и чем яснее изображение.
Что такое детектор MCT/HgCdTe?
MCT, также называемый HgCdTe, относится к ртути-кадмию-теллуриду, который является химическим соединением теллурида кадмия (CdTe) и теллурида ртути (HgTe) и распространенным материалом в фотодетекторах.Детектор MCT/ HgCdTe - это фотопроводящий детектор, работающий в криогенной среде и способный обнаруживать инфракрасное излучение.Он более чувствителен, чем тепловизор.
