Охлаженное ядр 640x512 15μM камеры MWIR термальное для долгосрочного наблюдения

Место происхождения Провинция Ухань, Хубэй, Китай
Фирменное наименование GST
Сертификация ISO9001:2015; RoHS; Reach
Номер модели GAVIN615A
Количество мин заказа 1 часть
Цена Negotiable
Условия оплаты L/C, T/T

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Тип Охлаженный модуль камеры Технология MCT/HgCdTe
Разрешение 640x512/15μm Высокая чувствительность NETD≤15mK
Размер 155x67x80mm Средняя длина волны 3.7~4.8μm
Высокий свет

Охлаженное ядр камеры MWIR термальное

,

Ядр 640x512 камеры MWIR термальное

,

Термальное ядр камеры MWIR

Оставьте сообщение
Характер продукции

Охлаженное ядр 640x512 15μM камеры MWIR термальное для долгосрочного наблюдения

GAVIN615A охладило термальное ядр камеры



Высокой охлаженный частотой кадров модуль термического изображения HgCdTe 640x512/15μm MWIR с охладителем RS058 Cryo



Характер продукции



GAVIN615A охлаженный средний модуль термического изображения волны развитый глобальной сенсорной техникой (GST). Оно состоит из детектора инфракрасн HgCdTe MWIR µm 640x512@15 с cryocooler RS058, электроника оборудования и различные алгоритмы обработки изображений также врезаны уже для того чтобы представить острые и ясные термальные изображения.



Интегрированный с детектором инфракрасн F2 640x512/15µm HgCdTe MWIR, частоту кадров GAVIN615A можно установить до 100Hz, которое очень соответствующее для применений которые требуют замечания на быстроподвижных объектах.



До настоящего времени, мы обеспечивали наших клиентов с различными зрелыми и стабилизированными ультракрасными решениями термического изображения. Легко для клиентов OEM унести быструю проверку соответствия условиям на модулях GST термальных, развитие начала быстрое вторичное и значительно уменьшить цену их развития.



Основные особенности



- Отвечайте потребностямы долгосрочного обнаружения

- Высокая чувствительность, NETD≤15mK

- Высокая частота кадров

- Высококачественное термическое изображение

- Легкая интеграция в систему



Технические характеристики изделия



Модель GAVIN615A
Представление детектора инфракрасн
Разрешение 640x512
Тангаж пиксела 15μm
Cryocooler RS058
Спектральный ряд 3.7μm~4.8μm MW
Время остывания (20°C) ≤7min
NETD (20°C) ≤15mK
Обработка изображений
Частота кадров 50Hz/100Hz
Затемнять режим Линейный/гистограмма/смешанный
Сигнал цифров ×1/×2/×4
Направление изображения Горизонтально/вертикально/раскосно сальто
Алгоритм изображения NUC/AGC/IDE
Электрическая спецификация
Стандартный внешний интерфейс J30JZ 25pin
Сетноое-аналогов видео PAL
Видео цифров 16bit RAW/YUV: 16bit DVP/Cameralink вывело наружу
Внешняя синхронизация Синхронизация рамки внешняя: Уровень RS422
Сообщение RS422, 115200bps
Электропитание 20~28VDC
Стабилизированный расход энергии 12W
Размер (mm) 155×67×80
Вес ≤900g
Температура деятельности -40°C | +60°C
Величина вибрации Вибрация: GJB Корабл-установило высокоскоростной переход
Удар: волна Полу-синуса, 40g 11 госпожа, 3 направление оси 6 3 раза по каждому
Оптически объектив
Опционный объектив Непрерывный сигнал
30~240mm/F4
15~300mm/F4
21~420mm/F4
35~690mm/F4



Промышленные применения



Модуль камеры GAVIN615A термальный ультракрасный широко использован много зон как системы дистанционного контроля, система повышения зрения полета, полезная нагрузка etc Мульти-датчика.

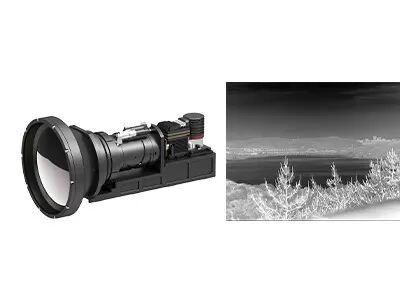

Охлаженное ядр 640x512 15μM камеры MWIR термальное для долгосрочного наблюдения 0



О глобальной сенсорной технике (GST)



Охлаженное ядр 640x512 15μM камеры MWIR термальное для долгосрочного наблюдения 1



Ч.З.В.



1. Что термальное sensiivity?

Термальная также названная чувствительность, NETD (разницой в эквивалентной температуры шума), определяющий параметр для камер термического изображения оценивая средних волн (MWIR) и длинной волны (LWIR). Сразу связано с ясностью измеренной термальным imager. Численное значение представляя коэффициент сигнал-шума разницы в температуры и измеренный в milliKelvins (mK). Небольшой термальное значение чувствительности, высокий чувствительность и более ясный изображение.



2. Что применения термического изображения?

Измерение температуры и всепогодное воображение 2 основных функции ультракрасной технологии термического изображения. Начатые продукты основанными на этих 2 технологиях широко использованы в безопасности & контроле, полезных нагрузках UAV, промышленном осмотре, противопожарном, предвестниковом обслуживании, ADAS, эпидемическом предохранении, AIoT etc.
