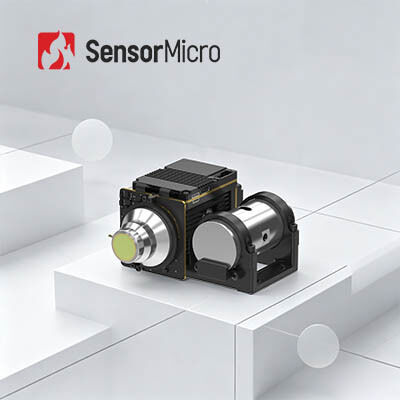

Охлажденный тепловой модуль инфракрасная камера ядро 1280x1024 10μm высокой тепловой чувствительности MWIR охлажденный детектор

  • Cooled Thermal Module Infrared Camera Core 1280x1024 10μm High Thermal Sensitivity MWIR Cooled Detector
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели ГЭВИН GC1210HMF
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Высокое разрешение 1280x1024 Шаг пикселя 10μm
Частота кадров 50 Гц NETD 20мК(Ф2); 25мК(Ф4)
Размер 101×101×54 мм Спектральный диапазон МВт 3,7~4,8 мкм
Выделить

Камера с охлажденным тепловым модулем 12um

,

Тепловая камера 1280x1024

,

Модуль камер MWIR
Оставьте сообщение
Характер продукции
Охлаждаемый тепловизионный модуль, камера 1280x1024, 10 мкм, высокая тепловая чувствительность
Обзор продукта

Инфракрасный модуль камеры GAVIN GC1210HMF оснащен охлаждаемым детектором среднего инфракрасного диапазона (MWIR) с рабочей температурой 1280x1024/10 мкм (HOT). По сравнению с традиционными решениями MWIR 640x512/15 мкм, он предлагает в три раза меньший размер пикселя и в четыре раза более высокое разрешение массива, что значительно повышает пространственное разрешение и четкость изображения. В сочетании с передовыми алгоритмами обработки изображений он обеспечивает высококачественное, детализированное инфракрасное изображение с мегапиксельным разрешением.

Благодаря технологии HOT, инфракрасный модуль камеры GAVIN GC1210HMF значительно улучшает характеристики SWaP, предлагая компактный размер, легкую конструкцию и низкое энергопотребление, что делает его идеальным решением для инфракрасных систем дальнего действия с жесткими требованиями к пространству и интеграции.

Основные характеристики
  • Мегапиксельное изображение, превосходное качество
    • Разработан на основе охлаждаемого инфракрасного детектора HOT MWIR 1280x1024/10 мкм, обеспечивающего высокое разрешение и тонкое качество изображения
    • Интегрирован с передовыми алгоритмами обработки изображений, такими как DRC, 2D/3D шумоподавление и EE улучшение краев для более четкого изображения
  • Технология HOT для максимальной оптимизации SWaP
    • Поддерживает работу при высоких температурах 150K, время охлаждения ≤4 мин
    • Компактные размеры до 101x101x54 мм, легкий вес всего 570 г
  • Богатые интерфейсы, простая интеграция
    • Поддерживает видеовыходы Cameralink/USB3.0/GigE/HDMI/SDI/MIPI/оптоволокно
    • Гибкий вывод данных изображения RAW/YUV
Технические характеристики продукта
Модель Охлаждаемый инфракрасный модуль камеры GAVIN GC1210HMF HOT MWIR
Разрешение 1280x1024
Размер пикселя 10 мкм
Спектральный отклик 3.7 мкм±0.2 мкм~4.8 мкм±0.2 мкм
NETD ИК-детектора (23°C) 20 мК (F2)
25 мК (F4)
Частота кадров 50 Гц
Цифровой зум Непрерывный цифровой зум от 1x до 8x
Цифровое видео Стандарт: DVP
Опция: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/одномодовое оптическое волокно/многомодовое оптическое волокно
Источник питания 12V±1V
Стабильное энергопотребление (23°C) ≤8 Вт
Время охлаждения (23°C) ≤4 мин
Размер (мм) 101x101x54
Вес (г) ≤570
Рабочая температура -40°C~+71°C
Варианты объективов Фиксированный фокус: 15 мм/F2
Непрерывный зум: 15~300 мм/F4 30~500 мм/F4
Промышленные применения
  • Неразрушающий контроль (NDT)
  • Мониторинг окружающей среды
  • Наблюдение на дальние расстояния
  • Научные исследования
Ваш надежный партнер в области инфракрасных датчиков
  • Глубокая техническая экспертиза- Многолетний опыт в исследованиях, разработке и применении технологий инфракрасных датчиков с возможностями в области проектирования чипов, производства пластин, упаковки, тестирования и системной интеграции.
  • Фокус на инновациях- Приверженность технологическим прорывам в области тепловизионной техники, расширение границ в NETD, SWaP и рабочих температурах.
  • Диверсифицированный портфель продуктов- Широкий ассортимент инфракрасных детекторов, включая охлаждаемые и неохлаждаемые решения для различных отраслей.
  • Строгая проверка надежности- Надежная система управления качеством с множеством процедур тестирования для обеспечения долгосрочной стабильности и надежности.
  • Профессиональная техническая поддержка- Инженерная команда тесно сотрудничает с клиентами для ускорения системной интеграции и сокращения времени выхода на рынок.
Часто задаваемые вопросы
Что такое тепловая чувствительность?

Тепловая чувствительность, также называемая NETD (разница температур, эквивалентная шуму), является ключевым параметром для оценки тепловизионных камер среднего (MWIR) и длинноволнового (LWIR) диапазона. Она напрямую связана с четкостью, измеряемой тепловизором. Это числовое значение, представляющее отношение сигнал/шум разницы температур, измеряемое в миллиКельвинах (мК). Чем меньше значение тепловой чувствительности, тем выше чувствительность и тем четче изображение.

Каковы области применения тепловизионной техники?

Измерение температуры и всепогодное изображение являются двумя основными функциями технологии инфракрасной тепловизионной техники. Продукты, разработанные на основе этих двух технологий, широко используются в системах безопасности и мониторинга, полезных нагрузках, промышленном контроле, пожаротушении, предиктивном обслуживании, ADAS, профилактике эпидемий, AIoT и т. д.
