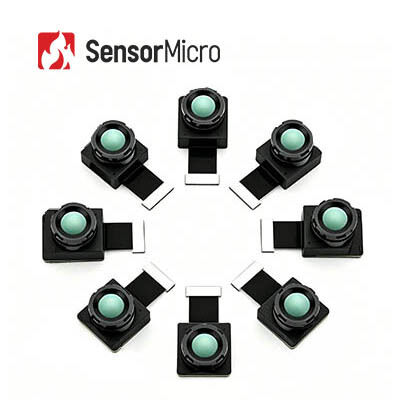

Неохлажденный модуль термоизоляции 256x192 разрешение 12μm пиксельный пиксель для безопасности и термографии

  • Uncooled Thermal Imaging Module 256x192 Resolution 12μm Pixel Pitch for Security and Thermography
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели ТИМО212
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Разрешение 256x192 Диапазон измерения температуры -20℃~+550℃
Спектральный диапазон 8~14 мкм Шаг пикселя 12 мкм
Режим фокусировки Фокус бесплатно Частота кадров Термография: 25 Гц, визуализация: 50 Гц
Выделить

Неохлажденный теплоизобразительный модуль 256x192

,

Модуль термоизоляции с охлажденной камерой безопасности

,

Ядро тепловой камеры с 12ум пиксельной шириной
Оставьте сообщение
Характер продукции
Неохлаждаемый тепловизионный модуль 256x192/12 мкм для камеры видеонаблюдения
Обзор продукта
TIMO212 представляет собой инфракрасный детектор в корпусе wafer-level package (WLP) исключительно малого размера 256x192/12 мкм, который улавливает длинноволновый инфракрасный (LWIR) спектр в диапазоне от 8 до 14 мкм.
Благодаря полностью оптимизированным параметрам SWaP-C, тепловизионный модуль TIMO212 может быть интегрирован в инфракрасные камеры с жесткими требованиями к размеру и весу.
Тепловизионный модуль TIMO212 широко используется в системах видеонаблюдения, термографии, носимых устройствах, автомобильной электронике, умном доме и обнаружении живых существ.
Основные характеристики
  • Ультраминиатюрный модуль с максимальной оптимизацией SWaP-C
    • Детектор в корпусе wafer-level + оптика wafer-level + микроэлектромагнитный затвор
    • Самый маленький инфракрасный тепловизионный модуль, обеспечивающий базовую функциональность тепловидения с максимальной экономической эффективностью
    • Компактный размер, малый вес и низкое энергопотребление, идеально подходит для интеграции в миниатюрные устройства
  • Гибкие оптические варианты, точное измерение температуры
    • Доступны различные варианты объективов, включая широкоугольные и телеобъективы, для удовлетворения разнообразных потребностей приложений
    • Высокоточное измерение температуры с точностью до ±2°C; поддерживает как региональный, так и полнокадровый мониторинг температуры
  • Простая интеграция, быстрая разработка
    • Поддерживает интерфейс DVP, совместим с различными встраиваемыми платформами
    • Соответствует экологическим стандартам RoHS 2.0
Технические характеристики продукта
Модель TIMO212
Разрешение 256×192
Размер пикселя 12 мкм
Спектральный отклик 8-14 мкм
Режим фокусировки Фиксированный фокус
Объектив (HFOV/FL) 17.5°/10 мм | 25°/7 мм | 56°/3.2 мм | 90°/2.1 мм
Вес (г) 5.1±0.4 | 4.4±0.4 | 2±0.2 | 4.8±0.4
Размер (мм, без FPC) 16×14×18 | 16×14×14.6 | 14×12×9.8 | 16×14×15.6
Количество контактов 40PIN
Выходные данные 14-битные необработанные данные
Частота кадров Термография: 25 Гц, Визуализация: 50 Гц
Диапазон измерения температуры -20°C~+550°C (-20°C~+150°C | +100°C~550°C)
Точность измерения температуры Больше из ±2°C / ±2%
Рабочая температура -20°C~+60°C
Влажность 5%~85%
Температура хранения -45°C~+85°C
Сертификация RoHS 2.0 / REACH
Промышленные применения
Тепловизионный модуль TIMO212 применяется в системах видеонаблюдения, термографии, носимых устройствах, автомобильной электронике, умном доме и обнаружении живых существ.
Наша линейка продуктов
  • Высокая чувствительность и отличная производительность
  • Передовые технологии в индустрии инфракрасных систем
  • Различные доступные инфракрасные детекторы - как неохлаждаемые, так и охлаждаемые ИК-детекторы различных форматов и размеров пикселей
  • Массовое производство для обеспечения быстрой доставки - три производственные линии с годовой производственной мощностью до миллионов детекторов
Часто задаваемые вопросы
Как выбрать правильное разрешение инфракрасного детектора?
Это зависит от фактических потребностей и применений ваших продуктов, а также от цены, которую необходимо учитывать. Если качество изображения не критично, вы можете выбрать инфракрасные детекторы с более низким разрешением, такие как 120x90, 256x192 или 400x300. Если вам нужны очень четкие изображения для специальных целей, таких как удаленный мониторинг, вы можете выбрать инфракрасные детекторы высокого разрешения 1280x1024.
Как выбрать правильный псевдоцвет для тепловидения?
  • Серый белый больше подходит для объектов с небольшими перепадами температур
  • Красный и синий больше подходят для сцен, где нужно найти проблемные точки
  • Железный красный - стандартная цветовая палитра энергетической отрасли
Примечание: Независимо от выбранной палитры, измерения тепловой температуры не изменятся.
Как выбрать подходящий объектив для инфракрасной тепловизионной камеры?
  • Стандартный объектив подходит для обычных объектов на соответствующем расстоянии
  • Телеобъектив подходит для относительно небольших объектов, которые нужно рассматривать с большого расстояния
  • Широкоугольный объектив лучше подходит для просмотра большего количества деталей объектов на близком расстоянии
  • Макрообъектив предназначен для наблюдения за очень мелкими объективами на близком расстоянии, такими как схемы микросхем
