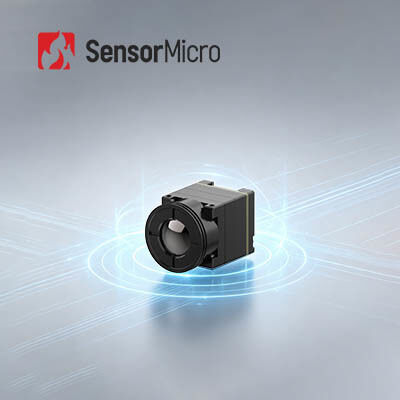

Модуль термоизоляции разрешения 640x512 с ультранизким расходом энергии и компактным размером для портативных устройств
| Место происхождения | Провинция Ухань, Хубэй, Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | COIN612R |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Л/К, Т/Т |
Подробная информация о продукте
| Разрешение | 640x512/12 мкм | Точность температуры | ±3℃ или ±3% |
|---|---|---|---|
| Типичный NETD | ≤40мК | Температурный диапазон | -20℃~+550℃ (настраиваемый) |
| Спектральный диапазон | 8~14 мкм | Размер | 25,4×25,4×27,4 (с объективом 9,1 мм) |
| Выделить | модуль термического изображения 650x512,Модуль термического изображения полезных нагрузок UAV,Камера интегрированного трутня термальная |
||
Характер продукции
Модуль тепловой визуализации 650x512 интегрированный в портативные ночные устройства зрения
Обзор продукции
Разработанная для портативных устройств термоизоляции, инфракрасная камера iTL612 PLUS отличается экстремальной оптимизацией SWaP.2 мм и сверхлегкий вес 13.7±0.5g (с стандартным 9.1мм линзом), он минимизирует структурную нагрузку конечных устройств.поддержка длительной эксплуатацииНесмотря на свой компактный размер, он использует высокоточный детектор ApexCore 640×512/12μm и обновленные алгоритмы визуализации, сохраняя высокую тепловую чувствительность ≤25mK и ультрачеткое качество изображения.Его высокоинтегрированный дизайн и богатая совместимость делают его идеальным основным компонентом для легких систем термоизоляции, портативные ночные зрительные устройства и миниатюрное оборудование для обнаружения.
Основные особенности
Непревзойденная легкость и минимальная нагрузка
- Ультра-миниатюрный размер: 17,3 × 17,3 × 24,2 мм (включая 9,1 мм линзы)
- Ультралегкий вес: 13,7±0,5 г (включая 9,1 мм линзы)
- Сверхнизкое энергопотребление: до 0,65 Вт
Под управлением ApexCore, более чувствительный и ясный
- Разработан на базе инфракрасного детектора ApexCore нового поколения с тепловой чувствительностью до ≤ 25 мК
- Улучшенные алгоритмы обработки изображений нового поколения для более четкого изображения
Легкая разработка и плавная интеграция
- Различные варианты линз для различных сценариев применения
- Поддерживает несколько выходных интерфейсов изображения: DVP8, LVDS, MIPI, USB 2.0, и БТ.656
- Выход данных RAW/YUV/Matrix-TEMP с системой управления последовательными портами
Спецификации продукции
| Модель | iTL612PLUS |
| Индикаторы инфракрасного детектора | |
| Чувствительный материал | VOx |
| Резолюция | 640×512 |
| Размер пикселя | 12 мкм |
| Спектральная реакция | 8μm ~ 14μm |
| Типичная NETD | ≤ 25 мК |
| Обработка изображений | |
| Цифровая частота кадров | 25/30Hz/50Hz |
| Время запуска | ≤ 6 с |
| Цифровое видео | RAW/YUV/Matrix-TEMP |
| Алгоритм изображения | NUC/3DNR/DNS/DRC/EE |
| Отображение изображения | 10 (Черный горячий/Белый горячий/Псевдоцветный) |
| Электрические | |
| Стандартный внешний интерфейс | 30Pin_HRS интерфейс: DF40C-30DP-0.4V ((51) |
| Внешний интерфейс MIPI | Интерфейс 34Pin_Panasonic: AXE634124 |
| Интерфейс связи | TTL-232/USB2.0 |
| Цифровой видеоинтерфейс | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| Напряжение питания | 4.2-5.5В |
| Типичное потребление энергии | 0.65 Вт |
| Механические | |
| Размер (включая линзы) | 17.3×17.3×24.2 (9,1 мм линза) 17.3×17.3×30.2 (13 мм линзы) 17.3×17.3×38 (24 мм) 17.3×17.3×54 (45 мм линза) |
| Масса (включая линзы) | 130,7±0,5 г (ленза 9,1 мм) 170,9±0,5 g (13 мм линзы) 27.3±0,5 г (24 мм линзы) 51±0,5 г (45 мм линзы) |
| Приспособимость к окружающей среде | |
| Операционная температура | -40°C~+70°C |
| Температура хранения | -45°C~+85°C |
| Влажность | 5% ~ 95%, неконденсирующий |
| Вибрация | 5.35g, случайная вибрация, 3-ося |
| Влияние | Полусинусовая волна, 30 г / 11 мс, направление удара по оси х, 3 раза |
| Сертификация | ROHS2.0/REACH |
| Оптические линзы | Фиксированный фокус: 9,1/13/24/45 мм |
Промышленное применение
Тепловая камера iTL612 PLUS может использоваться в области борьбы с лесными пожарами, обслуживания электроэнергии, фотоэлектрической инспекции, мониторинга безопасности, носимых устройств, портативных устройств и многого другого.
Решения по интеграции
Широкий спектр форматов продукции, включая инфракрасные детекторы, ядра камер и модули для удовлетворения различных требований к интеграции.
Богатое разнообразие продуктов
Многочисленные разрешения массива, размеры пикселей, волны и комбинации опций линз обеспечивают большую гибкость для различных приложений.
Выдающиеся результаты
Четкое изображение, компактный размер, низкое потребление энергии, высокая чувствительность и высокая надежность, предназначенные для работы в широком диапазоне экологических проблем.
Легкая интеграция
Многочисленные варианты интерфейсов позволяют легко интегрироваться и быстро развиваться в нескольких областях применения.
Наши преимущества
- Настройка продукта:Корректировка конфигураций и адаптация алгоритмов для удовлетворения специфических требований отрасли
- Техническая поддержка и обучение на месте:Предоставление основным клиентам практической системы настройки и оперативного обучения
- Совместные инновации для новых продуктов и рынков:Сотрудничать с клиентами для совместной разработки инновационных инфракрасных прикладных решений
Часто задаваемые вопросы
1Что такое инфракрасная термоизоляция?
Инфракрасная термическая визуализация - это метод, который использует инфракрасное излучение и тепловую энергию для сбора информации об объектах.Он преобразует невидимое инфракрасное излучение в видимые инфракрасные тепловые изображения с распределением температуры поверхности целиРазличные объекты и даже разные части одного и того же объекта имеют разную радиационную способность и инфракрасную силу отражения.
2Для чего можно использовать инфракрасные изображения?
- Ночное зрение
- Поиск и спасение
- Неразрушающее испытание
- Профилактика эпидемий
- Термография
- Безопасность и мониторинг
- Огнетушение
3Что такое теплоизоляционный модуль?
Модуль термоизоляции обычно состоит из инфракрасного детектора, инфракрасного объектива и аппаратной электроники с встроенным программным обеспечением и алгоритмом.
