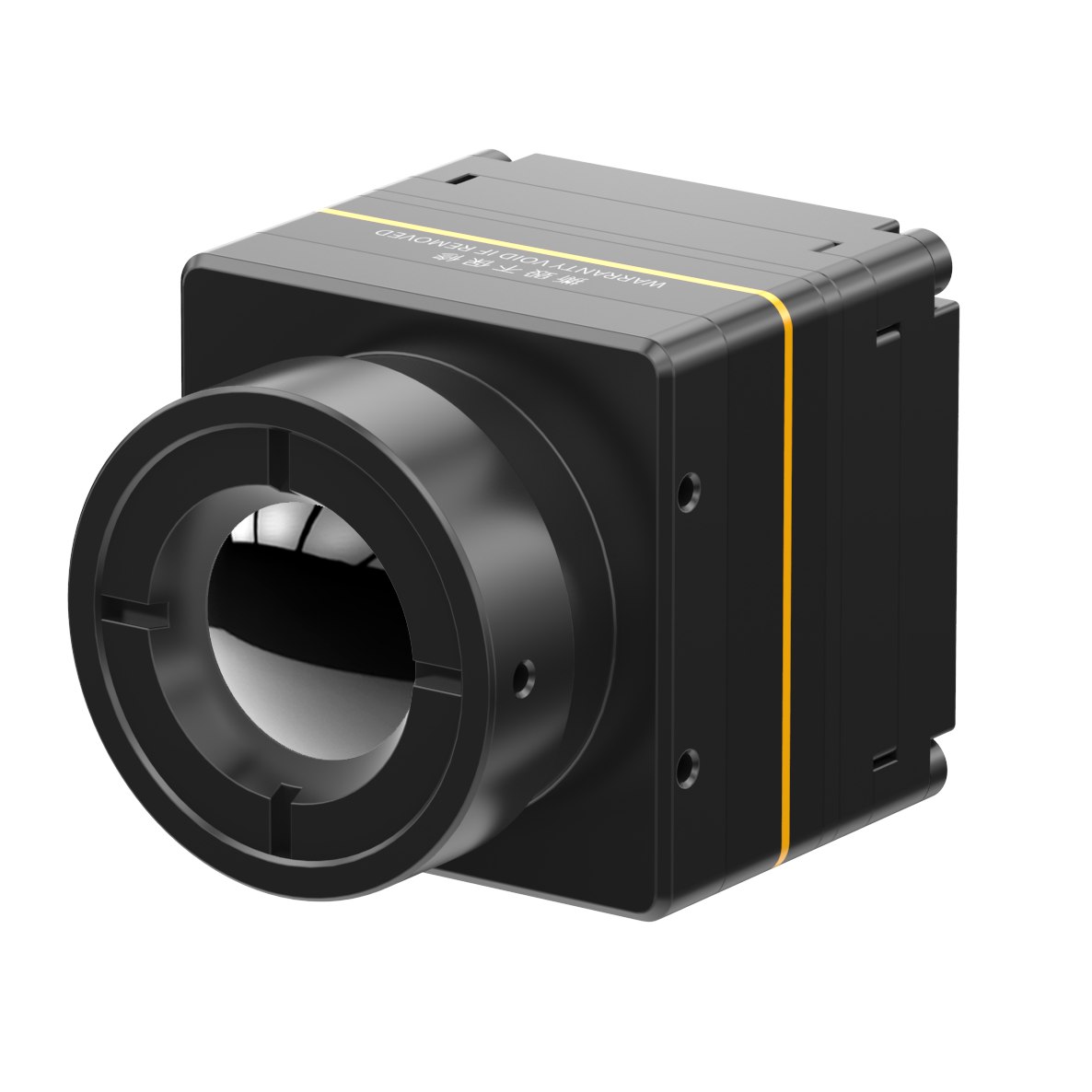

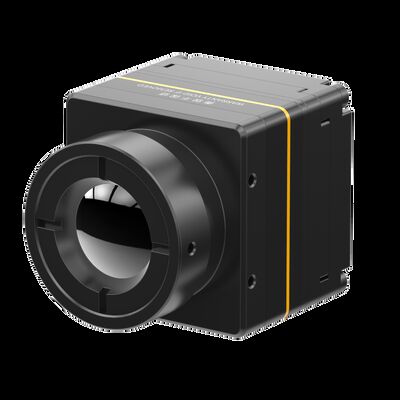

Ультра компактный Uncooled термальный модуль с объективом 9,1/13/19mm
| Место происхождения | Провинция Ухань, Хубэй, Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | МОНЕТА417G2 |
| Количество мин заказа | 1 часть |
| Цена | negotiable |
| Условия оплаты | Л/К, Т/Т |
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Разрешение | 384x288/17 мкм | NETD | ≤50mK |
|---|---|---|---|
| Спектральный диапазон | 8~14μm | Размер | 21x22,3x15,6 мм (с объективом 9,1 мм) |
| Температурный диапазон | -20℃~+550℃ (ориентированное на заказчика) | Точность температуры | ±3°С или ±3% |
| Выделить | Uncooled термальный модуль с объективом 9.1mm,Uncooled термальный модуль с объективом 13mm,Термальный модуль камеры с объективом 19mm |
||
Характер продукции
Модуль тепловизионной камеры безопасности
Неохлаждаемый тепловизионный модуль для безопасности и наблюдения с объективом 9,1/13/19 мм
Описание продукта
SensorMicro однажды выпустила тепловизионный модуль COIN417 с ультракомпактной структурой, размер которой почти сопоставим с монетой в один доллар. Теперь появилось новое поколение: неохлаждаемый тепловизионный модуль COIN417G2. Обновлена не только структура, но и улучшены всесторонние характеристики.
Инфракрасное ядро COIN417G2 использует новейшую версию неохлаждаемого инфракрасного детектора на уровне пластины 384x288.Подчеркивая функциональность, научность и удобство в качестве центра и цели дизайна, а не внешний вид, новая версия уделяет больше внимания производительности. Корпус уменьшает количество штабелированных деталей, а общая структура становится более лаконичной.
Он интегрирует инфракрасный детектор изображения на уровне пластины (WLP) 400x300@17μm, высокопроизводительную схему обработки сигналов и алгоритм обработки изображений.
Инфракрасный модуль COIN417G2 отличается четким и резким представлением теплового изображения, компактным размером и низкой стоимостью. Он также имеет дополнительную функцию термографии с диапазоном измерения от -20℃~550 ℃ для измерения температуры в промышленности.
Основные характеристики
- Миниатюрный размер: 25,4x25,4x29,3 мм (с объективом 9,1 мм)
- Легкий вес: 29 г±3 г (с объективом 9,1 мм)
- Типичный NETD≤40 мк
- Улучшенное качество изображения
- Низкое энергопотребление
- Быстрая разработка и интеграция
Технические характеристики продукта
| Модель | COIN417G2/R |
| Производительность ИК-детектора | |
| Материал | VOx |
| Разрешение | 400×300 |
| Размер пикселя | 17μm |
| Спектральный диапазон | 8μm ~14μm |
| Типичный NETD | ≤40 мК |
| Обработка изображений | |
| Частота кадров | 50 Гц/30 Гц/25 Гц |
| Время запуска | 3 с |
| Аналоговое видео | PAL/NTSC |
| Цифровое видео | RAW/YUV/BT656 |
| Алгоритм обработки изображений | Коррекция неоднородности (NUC) 3D шумоподавление (3DNR) 2D шумоподавление (DNS) Сжатие динамического диапазона (DRC) Улучшение краев (EE) |
| Цифровое увеличение | 1X~8X непрерывное увеличение, размер шага 1/8 (выход YUV) |
| Отображение изображения | Черное горячее/Белое горячее/Псевдоцвет |
| Программное обеспечение для ПК | |
| Программное обеспечение ICC | Управление модулем и отображение видео |
| Электрические характеристики | |
| Стандартный внешний интерфейс | 50Pin_HRS: DF40C-50DP-0.4V(51), (HRS, Male) |
| Плата расширения USB | Type-C |
| Интерфейс связи | TTL-232/USB2.0 |
| Интерфейс цифрового видео | CMOS8/CMOS16/LVDS/USB2.0 |
| Напряжение питания | 4~5,5 В |
| Типичное энергопотребление | 0,7 Вт |
| Измерение температуры | |
| Диапазон рабочих температур | -10℃~+50℃ |
| Диапазон измерения температуры | -20℃~150℃, 0℃~550℃; Поддержка настройки и расширения |
| Точность измерения температуры | Больше, чем ±3℃ или ±3% |
| Измерение температуры по регионам | Поддержка максимального, минимального и среднего значения выходной региональной температуры |
| SDK | Windows/Linux/ARM; Достижение анализа видеопотока и преобразования из серого в температуру |
| Физические характеристики | |
| Размер (мм) | 25,4×25,4×29,3 (с объективом 9,1 мм) 25,4×25,4×41,2 (с объективом 13 мм) 25,4×25,4×40 (с объективом 19 мм) |
| Вес | 29 г±3 г (с объективом 9,1 мм) 42 г±3 г (с объективом 13 мм) 44 г±3 г (с объективом 19 мм) |
| Экологическая адаптивность | |
| Рабочая температура | -40℃～+70℃ |
| Температура хранения | -45℃～+85℃ |
| Влажность | 5%~95%, без конденсации |
| Вибрация | 5,35 г, 3 оси |
| Удар | Полусинусоида, 40 г/11 мс, 3 оси, 6 направлений |
| Сертификаты | ROHS2.0/REACH |
| Оптика | |
| Дополнительный объектив | Фиксированный атермальный: 9,1 мм/13 мм/19 мм |
| Уровень защиты | IP67 |
Промышленные применения
Тепловизионный модуль COIN417G2 может использоваться в термографии, мониторинге безопасности, пожаротушении и спасательных операциях, на открытом воздухе, в AIoT, интеллектуальном оборудовании, полезной нагрузке БПЛА, ADAS и т. д.
Доступны различные объективы
Часто задаваемые вопросы
1. Что такое инфракрасная термография?
Термография - это новая и эффективная технология неинвазивного диагностического метода, основанного на обнаружении температуры поверхности объекта. Инфракрасное (ИК) излучение, испускаемое объектом, регистрируется и визуализируется в виде карты распределения температуры.
2. Для чего можно использовать инфракрасную термографию?
Инфракрасное тепловое изображение можно использовать для проведения осмотров домов, определения структурных дефектов, электрических неисправностей, механических неисправностей, физиологических изменений у людей и животных и многого другого.
3. Каковы преимущества инфракрасной термографии?
Для неразрушающего контроля простота тестирования и быстрота реагирования без повреждений, что приводит к экономии затрат, повышению эффективности работы, уменьшению трудозатрат и амортизации оборудования.
Для медицинской термографии очень эффективно находить скрытые проблемы в человеческом теле, 100% безопасно без излучения и боли, что является идеальным инструментом для раннего скрининга здоровья.
