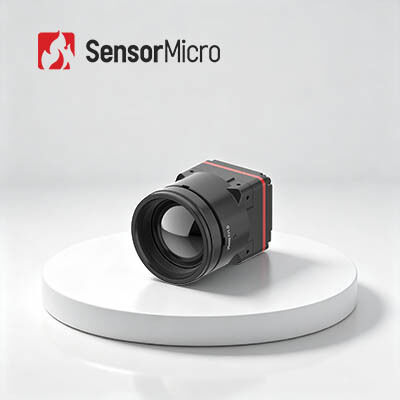

1280x1024/8 мкм Ультраминиатюрный неохлаждаемый LWIR модуль тепловизионной съемки
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | iTL1208 |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Разрешение | 1280x1024/8 мкм | NETD | ≤30мК |
|---|---|---|---|
| Частота кадров | 25/30 Гц | Спектральный диапазон | 8~14 мкм |
| Типичное энергопотребление | 1 Вт | Напряжение питания | 4.5-5.5V |
| Выделить | модуль термического изображения 1280x1024,Модуль камеры слежения Uncooled термальный,Uncooled термальный модуль 1280x1024 |
||
Характер продукции
1280x1024/8 мкм Ультраминиатюрный неохлаждаемый тепловизионный модуль LWIR
Описание продукта
iTL1208 — это первый в мире мегапиксельный инфракрасный камерный модуль с шагом пикселя 8 мкм, разработанный для превосходной оптимизации SWaP и тепловизионных систем нового поколения. Оснащенный усовершенствованным супер-инфракрасным детектором ApexCore 1280×1024/8 мкм, этот компактный тепловизионный модуль обеспечивает истинное мегапиксельное изображение высокого разрешения с ультратонким шагом пикселя 8 мкм, что обеспечивает исключительную плотность интеграции для компактных устройств. Благодаря миниатюрным размерам 22,6 × 22,6 × 34,5 мм и легкому корпусу весом 35,7 ± 2 г (с объективом 12 мм) инфракрасный камерный модуль iTL1208 обеспечивает высокую тепловую производительность при минимизации размера, веса и энергопотребления. Всего с низким энергопотреблением 1 Вт, оптики из халькогенидного стекла без германия и гибким выходом MIPI CSI, поддерживающим данные RAW и YUV, этот промышленный инфракрасный камерный модуль обеспечивает быструю и бесшовную интеграцию для портативных тепловизионных устройств и мобильных платформ визуализации.
Основные характеристики
Прорыв в мегапиксельной технологии 8 мкм
• Первый в мире мегапиксельный тепловизионный камерный модуль с шагом пикселя 8 мкм
• Работает на базе супер-инфракрасного детектора ApexCore 1280×1024/8 мкм, обеспечивая баланс между высоким разрешением и ультракомпактной интеграцией.
На переднем крае производительности SWaP
• Размеры всего 22,6 × 22,6 × 34,5 мм, вес 35,7 ± 2 г (включая объектив 12 мм) и потребление всего 1 Вт
• Преодоление барьера размера для мегапиксельной тепловизионной визуализации
Оптика без германия, быстрая интеграция
• Оптика из халькогенидного стекла без германия с несколькими вариантами объективов для различных требований применения.
• Интерфейс вывода изображения MIPI CSI с выводом данных RAW и YUV для упрощения интеграции системы.
Технические характеристики продукта
| Модель | iTL1208 |
| Индикаторы ИК-детекторов | |
| Чувствительный материал | VOx |
| Разрешение | 1280×1024 |
| Размер пикселя | 8 мкм |
| Спектральный отклик | 8 мкм ~ 14 мкм |
| Типичный NETD | ≤30 мК |
| Обработка изображений | |
| Частота кадров цифрового видео | 25/30 Гц |
| Время запуска | ≤6 с |
| Цифровое видео | RAW/YUV |
| Алгоритм изображения | NUC/3DNR/DNS/DRC/EE |
| Отображение изображений | 10 типов (белый горячий/лава/красное железо/горячее железо/медицинский/арктический/радуга 1/радуга 2/оттенок/черный горячий) |
| Программное обеспечение для ПК | |
| Программное обеспечение для ПК | Управление модулем и отображение видео |
| Электрические характеристики | |
| Стандартный внешний интерфейс | 34-контактный разъем: BP04SD-34-0065-R0 |
| Интерфейс связи | TTL-232/I2C |
| Интерфейс цифрового видео | MIPI-CSI |
| Напряжение питания | 4,5-5,5 В |
| Типичное энергопотребление | 1 Вт |
| Механические характеристики | |
| Размер (включая объектив) | С объективом 5 мм: 22,6 мм × 22,6 мм × 50 мм (внешний диаметр объектива Φ37 мм) С объективом 10 мм: 22,6 мм × 22,6 мм × 45,3 мм (внешний диаметр объектива Φ33 мм) С объективом 12 мм: 22,6 мм × 22,6 мм × 34,5 мм (внешний диаметр объектива Φ26,6 мм) С объективом 17 мм: 22,6 мм × 22,6 мм × 35,4 мм (внешний диаметр объектива Φ27 мм) С объективом 25 мм: 22,6 мм × 22,6 мм × 44,2 мм (внешний диаметр объектива Φ33 мм) С объективом 35 мм: 22,6 мм × 22,6 мм × 50,9 мм (внешний диаметр объектива Φ43,2 мм) |
| Вес (включая объектив) | 85,5 ± 4,5 г (с объективом 5 мм) 70,5 ± 3,6 г (с объективом 10 мм) 35,7 ± 2 г (с объективом 12 мм) 40,7 ± 2,1 г (с объективом 17 мм) 71,0 ± 3,6 г (с объективом 25 мм) 110 ± 5,5 г (с объективом 35 мм) |
| Экологическая адаптивность | |
| Рабочая температура | -40℃~+70℃ |
| Температура хранения | -45℃~+85℃ |
| Влажность | 5%~95%, без конденсации |
| Вибрация | 5,35 г среднеквадратичное значение, случайная вибрация, 3 оси |
| Удар | Полусинусоидальная волна, 40g/11ms, направление удара 3 оси, 6 направлений |
| Сертификация | ROHS2.0/REACH |
| Оптический объектив | Фиксированный фокус атермальный: 5/10/12/17/25/35 мм |
Промышленные применения
Тепловизионный модуль iTL1208 широко используется в различных отраслях, таких как борьба с лесными пожарами, техническое обслуживание электрооборудования, инспекция фотоэлектрических систем, мониторинг безопасности, носимые устройства, портативные устройства и т. д.
Наши преимущества
Разнообразный портфель продуктов
Глубокая техническая экспертиза
Строгая проверка надежности обеспечивает гарантию качества
Фокус на инновациях и практической реализации в инфракрасном зондировании
Профессиональная техническая поддержка и услуги совместной разработки
Часто задаваемые вопросы
1. Что такое инфракрасная тепловизионная визуализация?
Инфракрасная тепловизионная визуализация — это метод, который использует инфракрасное излучение и тепловую энергию для сбора информации об объектах. В зависимости от разницы излучения между объектом и фоновой средой, а также разницы излучения каждой части самого объекта, инфракрасное тепловое изображение может отображать флуктуации излучения каждой части сцены, тем самым показывая характеристики сцены.
2. Каково преимущество инфракрасной тепловизионной визуализации?
--- Просмотр в полной темноте;
--- Идентификация под маскировкой;
--- Обнаружение на больших расстояниях;
--- Обнаружение распределения тепла;
--- Бесконтактное измерение температуры;
--- Осведомленность о занятости
3. Каковы области применения инфракрасной тепловизионной визуализации?
Измерение температуры и всепогодная визуализация — две основные функции технологии инфракрасной тепловизионной визуализации. Продукты, разработанные на основе этих двух технологий, широко используются в электроэнергетике, безопасности и мониторинге, промышленном производстве, научных исследованиях, медицинском лечении и других традиционных областях.
