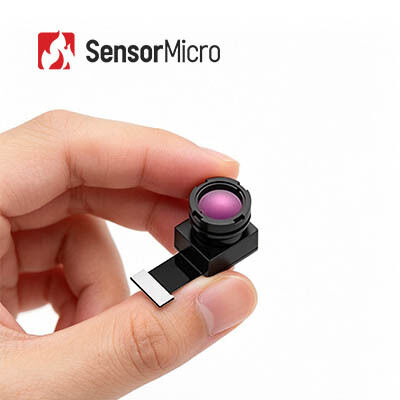

Неохлажденный инфракрасный тепловой модуль LWIR с разрешением 256x192 и пиксельной шириной 12μm для спектрального диапазона 8~14μm

  • Uncooled LWIR Infrared Thermal Module with 256x192 Resolution and 12μm Pixel Pitch for 8~14μm Spectral Range
Место происхождения Провинция Ухань, Хубэй, Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели ТИМО212
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Частота кадров Термография: 25 Гц, визуализация: 50 Гц Разрешение 256x192
Данные об объеме продукции 14 бит Raw Спектральный диапазон 8~14 мкм
Шаг пикселя 12 мкм Точность измерения температуры Больше ±2℃/±2%
Выделить

Uncooled модуль LWIR ультракрасный термальный

,

Ультракрасный термальный модуль ILC212

,

ядр камеры безопасностью 256x192 термальное
Оставьте сообщение
Характер продукции
Неохлажденный инфракрасный тепловой модуль LWIR 256x192 для термокамеры безопасности
Неохлажденный LWIR 256x192 / 12 мкм инфракрасный тепловой модуль для термокамеры безопасности

TIMO212 uncooled IR imaging module integrates the 256x192 / 12μm focal plane array wafer level package (WLP) infrared detector and can capture long-wave infrared (LWIR) spectrum that ranges from 8 to 14μm.

Ориентированный на полностью оптимизированный SWaP-C, модуль тепловой камеры TIMO212 специально разработан для тех клиентов, которые имеют строгие требования к размеру,вес и стоимость в области безопасности и надзораБлагодаря своим миниатюрным размерам, легкому весу и очень низкой цене тепловое ядро TIMO212 в значительной степени отвечает низким ценовым требованиям клиентов и сокращает время разработки и затраты.

TIMO212 очень подходит для интеграции в такие приложения, как умная безопасность, AloT, ночное наблюдение, приборы и счетчики и машинное зрение.

Основные особенности
  • Ультра-миниатюрный модуль с максимальной оптимизацией SWaP-C
    • Детектор на уровне пластины + оптика на уровне пластины + микроэлектромагнитный клапан
    • Самый маленький инфракрасный тепловой модуль, позволяющий использовать базовые функции термоизоляции с максимальной эффективностью затрат
    • Компактный размер, легкий вес и низкое энергопотребление, идеально подходит для интеграции в миниатюрные устройства
  • Гибкие оптические опции, точное измерение температуры
    • Доступно несколько вариантов объектива, включая широкоугольный и телефото, чтобы удовлетворить различные потребности приложения
    • Высокоточное измерение температуры с точностью до ±2°C; поддерживает как региональный, так и полнокадровый мониторинг температуры
  • Легкая интеграция, быстрый рост
    • Поддерживает интерфейс изображения DVP, совместим с различными встроенными платформами
    • Соответствует экологическим стандартам RoHS 2.0
Спецификации продукции
Модель TIMO212
Резолюция 256×192
Размер пикселя 12 мкм
Спектральная реакция 8-14 мкм
Режим фокусировки Не концентрируйтесь
Объектив (HFOV/FL) 17.5°/10 мм. 25°/7 мм. 56°/3.2 мм. 90°/2.1 мм.
Масса (г) 5.1±0.4 4.4±0.4 2±0.2 4.8±0.4
Размер (мм, без FPC) 16х14х18 16х14х14.6 14х12х9.8 16х14х156
Количество PIN-кодов 40PIN
Выходные данные 14 бит Raw
Скорость кадров Термография: 25 Гц, Изображение: 50 Гц
Диапазон измерения температуры -20°C~+550°C (-20°C~+150°C)
Точность измерения температуры Более ±2°C / ±2%
Операционная температура -20°C~+60°C
Влажность 5% ~ 85%
Температура хранения -45°C~+85°C
Сертификация RoHS 2.0 / Reach
Промышленное применение

Модуль термоизоляции iLC212 применяется в области интеллектуальной безопасности, AloT, ночного наблюдения, приборов и счетчиков, машинного зрения и т.д.

Преимущества продукта
  • Диверсифицированный портфель продуктов:Широкий спектр форматов продукции, включая инфракрасные детекторы, ядра камер и модули для удовлетворения различных требований к интеграции.
  • Богатый ассортимент продукции:Многочисленные разрешения массива, размеры пикселей, волны и комбинации опций линз обеспечивают большую гибкость для различных приложений.
  • Выдающаяся работа:Четкое изображение, компактный размер, низкое потребление энергии, высокая чувствительность и высокая надежность, предназначенные для работы в широком диапазоне экологических проблем.
  • Легкая интеграция:Многочисленные варианты интерфейсов позволяют легко интегрироваться и быстро развиваться в нескольких областях применения.
Часто задаваемые вопросы
  • Что такое инфракрасная термальная томография?
    Инфракрасная термическая визуализация - это метод, который использует инфракрасное излучение и тепловую энергию для сбора информации об объектах.Он преобразует невидимое инфракрасное излучение в видимые инфракрасные тепловые изображения с распределением температуры поверхности целиРазличные объекты и даже разные части одного и того же объекта имеют разную радиационную способность и инфракрасную силу отражения.
  • Для чего можно использовать инфракрасные изображения?
    Ночное видение, поиск и спасение, неразрушительные испытания, профилактика эпидемий, термография, охрана и мониторинг, пожаротушение и многое другое.
  • Что такое теплоизоляционный модуль?
    Модуль термоизоляции обычно состоит из инфракрасного детектора, инфракрасного объектива и аппаратной электроники с встроенным программным обеспечением и алгоритмом.
