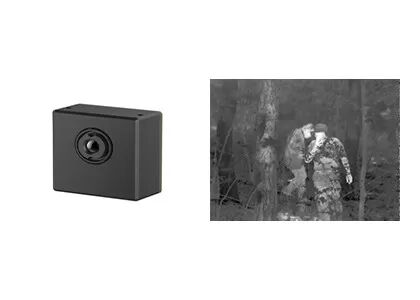

Модуль 256x192 Uncooled LWIR инфракрасного ILC212 термальный для камеры безопасностью термальной

  • ILC212 Uncooled LWIR Infrared Thermal Module 256x192 For Security Thermal Camera
Место происхождения Провинция Ухань, Хубэй, Китай
Фирменное наименование GST
Сертификация ISO9001:2015; RoHS; Reach
Номер модели iLC212
Количество мин заказа 1 часть
Цена Negotiable
Условия оплаты L/C, T/T

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Разрешение 256x192 Расход энергии 700mW
Спектральный ряд 8~14μm Тангаж пиксела 12 мкм
NETD ≤65 мК Частота кадров 25Hz/30Hz
Высокий свет

Uncooled модуль LWIR ультракрасный термальный

,

Ультракрасный термальный модуль ILC212

,

ядр камеры безопасностью 256x192 термальное
Оставьте сообщение
Характер продукции
термальный модуль камеры слежения iLC212



модуль iLC212 Uncooled LWIR 256x192/12μm ультракрасный термальный для камеры безопасностью термальной


Характер продукции


uncooled модуль воображения инфракрасн iLC212 интегрирует детектор пакета вафли массива фокальной плоскости 256x192/12μm ровный (WLP) ультракрасный и может захватить спектр инфракрасного длинн-волны (LWIR) который выстраивает в ряд от 8 до 14μm.

Ориентированный для полностью оптимизированного обмена-C, термальный модуль камеры iLC212 специально конструирован для тех клиентов который имеет строгие требования о размере, весе и цене в зоне безопасности и наблюдения. Должный к своей миниатюрной низкой цене размера, облегченных и очень, термальное ядр iLC212 значительно соотвествует низкой цены клиентов и сокращает срок разработки и цены для их.

ILC212 очень соответствующее быть интегрированным в камеры слежения с измерением широкоформатных и вблизи температуры, как спрятанные камеры, цифровая фотокамера, камеры купола, камера коробки etc.


Основные особенности


- Полностью оптимизированное применение обмена-C
- Соответствующий для камер различной безопасностью термальных
- Широкий диапазон применений термического изображения
- Потребление низкой мощности


Технические характеристики изделия



МодельiLC212
Представление детектора инфракрасн
МатериалUncooled окись ванадия
Разрешение256×192
Размер пиксела12μm
Спектральный ответ8μm ~14μm
NETD≤ 65mK@F1.0 @25℃@50Hz
Обработка изображений
Видео цифровRAW/YUV/BT656; Передача поддержки USB2.0 видео-; Линия параметра поддержки измерения температуры
Частота кадров цифров25Hz/30Hz
Показ изображенияЧерно-горячий/бело-горячий/Псевдо-цвет
Алгоритм изображенияКоррекция Nonuniformity (NUC)
уменьшение шума изображения 3D (3DNR)
2D уменьшение шума (DNS)
Обжатие динамического диапазона (DRC)
Повышение EE
Время запуска≤3s
Измерение температуры
Температурная амплитуда рабочей температуры-10℃~+50℃
Ряд измерения температуры-20℃~+150℃, расширение и изготовление на заказ ряда измерения температуры поддержки
Точность измерения температуры±3℃/±3% (примите более большое значение) @23℃±5℃; расстояние измерения температуры 1.5m
Региональное измерение температурыПоддержка любое измерение температуры зоны, вывела наружу значение зоны максимальное, минимальная величина и средняя величина
SDKВерсия Windows/Линукса, достигает анализа видеопотока и серого цвета к преобразованию температуры
Электрический интерфейс
Внешний интерфейссоединитель 30pin_HOURS
Потребляемая мощность
Видео цифров
RS232-TTL/USB2.0
GPIO etc.
СообщениеRS232-TTL/USB2.0
Компонент расширенияДоска VPC
Программное обеспечение ПК
ICC программное обеспечениеУправление и видео-дисплей модуля
Электрическая система
ЭлектропитаниеDC 3.3V±0.1V
Диссипация силыНоминальный: 0.70W/3.3V @23±3℃
Физические свойства
СоединителиВнешняя модель соединителя: DF40C-30DP-0.4V (51), (Час-мужчина)
Сопрягая модель соединителя: DF40C (2,0) - 30DS-0.4V (51), (Час-женский)
Размер21mm×21mm×12.8mm (включая объектив 3.2mm)
Вес8.9g±0.5g (включая объектив 3.2mm)
Экологическая приспособляемостьь
Температура деятельности-40℃~+70℃
Температура хранения-45℃~+85℃
Влажность5%~95%, не-конденсирующ
Удар & сопротивляемость при колебательном движенииУдар: половинная волна синуса, 40g/11ms, 3 ось, направление 6
Вибрация: 5.35grms, ось 3
АттестацияROHS2.0/REACH
Объектив
Опционный объектив3.2mm/F1.1, HFOV: 55.6±2.8°; Покрытие: AR



Промышленные применения


Модуль термического изображения iLC212 приложен к полю безопасности и контроль, соответствующее быть интегрированным в спрятанные камеру, цифровую фотокамеру, камеру купола, камеру коробки etc.

Модуль 256x192 Uncooled LWIR инфракрасного ILC212 термальный для камеры безопасностью термальной 0

Хваления от клиента


Модуль 256x192 Uncooled LWIR инфракрасного ILC212 термальный для камеры безопасностью термальной 1


Ч.З.В.


1. Что ультракрасное термическое изображение?
Ультракрасное термическое изображение вид метода который использует инфракрасное излучение и тепловую энергию для того чтобы собрать информацию об объектах. Оно преобразовывает невидимое инфракрасное излучение в видимое ультракрасное термальное изображение с распределением по температурам поверхности цели. Различные объекты и даже различные части такого же объекта имеют различную способность радиации и ультракрасную прочность отражения.

2. Чего можно воображение инфракрасного использовать для?
- Ночное видение
- Поиск & спасение
- Тест без разрушения
- Эпидемическое предохранение
- Термография
- Безопасность & контроль
- Пожаротушение
…

3. Что модуль термического изображения?
Модуль термического изображения обычно состоит из ультракрасного детектора, ультракрасной электроники объектива и оборудования с врезанными программным обеспечением и алгоритмом. Минимальный блок прибора термического изображения.
