Uncooled модуль камеры термического изображения UAV для воздушной термографии

  • Uncooled UAV Thermal Imaging Camera Module For Aerial Thermography
Место происхождения Провинция Ухань, Хубэй, Китай
Фирменное наименование GST
Сертификация ISO9001:2015; RoHS; Reach
Номер модели PLUG617R
Количество мин заказа 1 часть
Цена Negotiable
Условия оплаты L/C, T/T

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Разрешение 640x512/17μm NETD ≤40mK
Спектральный ряд 8~14μm Размер 44.5x44.5x50.8 (с объективом 19mm)
Высокий свет

Модуль камеры термического изображения Uav Uncooled

,

модуль камеры термического изображения 40mK
Оставьте сообщение
Характер продукции

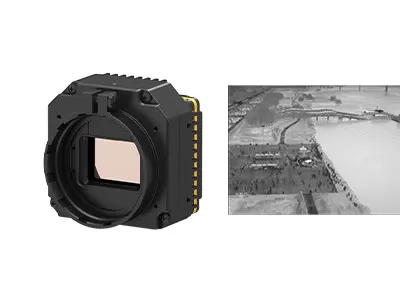

Модуль камеры PLUG617R Uncooled термальный



Uncooled ядр камеры термического изображения VOx 640x512 LWIR/17μm для воздушной термографии используя трутня



Характер продукции



PLUG617R интегрирует датчик термического изображения инфракрасн 640x512 глобальной сенсорной техникой (GST).



PLUG617R специально конструировано для корабля рекламы беспилотного воздушного. Оно может обозреть огонь через густой дым; быстро обнаружьте местонахождение поглощенные людей, пункты огня и потенциальные риски. Он помогает пожарным сформулировать точные противопожарные планы. Он может также патрулировать леса и злаковики для обнаружения высокотемпературных или огнеопасных пунктов, и предотвращает потерю ресурсов леса причиненных огнем.



UAV оборудовал с PLUG617R термальную камеру можно также использовать в других областях, как принуждение и спасение, противопожарное применение, животное замечание etc.



Основные особенности


- NETD≤40mk, высокая чувствительность
- Стабилизированное представление
- Легкая интеграция
- Ясные качество & детали изображения
- Ориентированный на заказчика диапазон температур
- Сильная экологическая приспособляемостьь



Технические характеристики изделия



Модель PLUG617R
Представление детектора инфракрасн
Разрешение 640x512
Тангаж пиксела 17μm
Спектральный ряд 8~14μm
NETD ≤40mk
Обработка изображений
Частота кадров 25Hz/30Hz
Время запуска ≤15s
Сетноое-аналогов видео PAL/NTSC
Видео цифров RAW/YUV/BT656/LVDS; Протокол видео- передачи поддержки UVC
Затемнять режим Линейный/гистограмма/смешанный
Сигнал цифров 1~8X постоянный сигнал, размер шага 1/8 (выход YUV)
Показ изображения Черный горячий/белый горячий/псевдо цвет
Направление изображения Горизонтально/вертикально/раскосно сальто
Алгоритм изображения NUC/AGC/IDE
Электрическая спецификация
Стандартный внешний интерфейс 50pin_HOURS
Режим связи RS232-TTL, 115200bps
Подача напряжения 4~6V
Типичный расход энергии <2W
Измерение температуры
Температурная амплитуда рабочей температуры -10°C~50°C
Диапазон температур -20°C~150°C, 100°C~550°C
Точность температуры Большой ± 2℃ или 2% (типичный)
SDK Поддержка Windows/Линукс SDK; Осуществите анализ и преобразование видеопотока от серой шкалы к температуре
Физические характеристики
Размер (mm) 44.5x44.5x50.8 (с объективом 19mm)
Вес 127g±3g (с объективом 19mm)
Экологическое приспособление
Температура деятельности -40°C | +70°C
Температура хранения -45°C | +85°C
Влажность 5%~95%, Не-конденсирующ
Вибрация Случайная вибрация 5.35grms, ось 3
Удар волна Полу-синуса, 40g/11ms, 3 направление оси 6
Сертификат RoHS2.0/REACH
Оптика
Опционный объектив Фиксированный фокус Athermal: 19mm



Промышленные применения



Камеру PLUG617R термальную для UAV можно использовать для осмотра электричества, фотовольтайческого осмотра, обнаружения охраны окружающей среды, научного исследования, воздушного фотографирования, полицейского расследования, гуманитарной помощи & спасения, предохранения лесного пожара, городской безопасности etc.



Uncooled модуль камеры термического изображения UAV для воздушной термографии 0



Об инфракрасном GST



Uncooled модуль камеры термического изображения UAV для воздушной термографии 1



Ч.З.В.



1. Что преимущества uncooled ультракрасных детекторов?

Uncooled ультракрасному детектору фокальной плоскости не нужен охлаженный прибор, оно может работать на комнатной температуре и имеет преимущества быстрого начала, потребления низкой мощности, небольшого размера, легковеса, длинной жизни, низкой цены и так далее.



2. Что ключевое рассмотрение на ультракрасном детекторе/термальном модуле для вашего применения?

---Разрешение детектора

---Размер пиксела

---NETD

---Качество изображения

---Варианты объектива

---Расход энергии

---Размер и вес

---Механический & электрический интерфейс

---Бюджет
