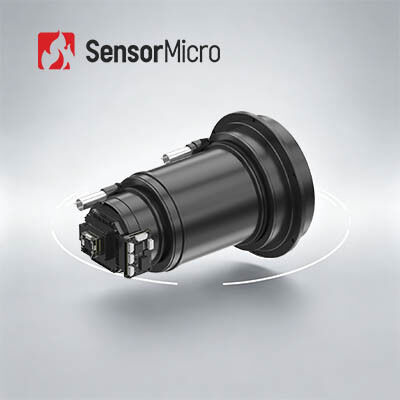

Модуль тепловизионной камеры VOx с высоким разрешением 1280x1024, размером пикселя 12 мкм и неохлаждаемой технологией LWIR
| Место происхождения | Провинция Ухань, Хубэй, Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | iSE1212 |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Разрешение | 1280x1024/12 мкм | Типичный NETD | ≤ 30 мК |
|---|---|---|---|
| Спектральный диапазон | 8~14 мкм | Цифровая частота кадров | 25 Гц/30 Гц/50 Гц |
| Цифровой зум | 1X/2X/4X/8X | Направление изображения | Горизонтальный/Вертикальный/Диагональный |
| Выделить | Модуль камеры высокого разрешения VOx термальный,Модуль 1280x1024 камеры высокого разрешения термальный |
||
Характер продукции
VOx Модуль тепловой камеры высокого разрешения LWIR без охлаждения 1280x1024 / 12μm
Обзор продукции
iSE1212 является одним из неохлажденных инфракрасных камер серии iSE. Он использует предпочтительный на рынке детектор инфракрасного диапазона фокусной плоскости VOx microbolometer,профессиональная схема обработки сигнала и платформа обработки изображений, полностью преобразуя инфракрасное излучение цели в температурные данные.
С большим диапазоном разрешения 1280x1024, неохлажденный тепловой модуль iSE1212 представляет больше деталей изображения и поддерживает более широкое поле зрения.Уменьшенный размер пикселей 12 мкм обеспечивает лучшее пространственное разрешение и соответствует более короткому фокусу оптического объектива для достижения той же задачи..
Основные особенности
- Изображения высокой четкости с гладким визуальным изображением- Предоставляет мегапиксельные термоизображения с плавной, безотлагательной работой, более широкое поле зрения, больший угол покрытия, более большой диапазон обнаружения и улучшенные детали.
- Бесотводная работа для тихого исполнения- При использовании не требуется калибровка затвора, что исключает заикание изображения, распространенное в традиционных конструкциях.
- Богатый на функции и дружественный к интеграции- Поддерживает алгоритмы сверхвысокого разрешения, картинку в картинке, настраиваемый OSD, режим сна, калибровку одним щелчком мыши и совместимость с различными микро-OLED-дисплеями.Совместима с широким спектром оптических линз и расширенных компонентов, что позволяет легко развивать вторичные системы и гибко интегрировать их.
Спецификации продукции
| Модель | iSE1212 | |
| Индикаторы инфракрасного детектора | ||
| Чувствительный материал | VOx | |
| Резолюция | 1280×1024 | |
| Размер пикселя | 12 мкм | |
| Спектральная реакция | 8μm ~ 14μm | |
| Типичная NETD | ≤ 30 мК | |
| Обработка изображений | ||
| Эффективные пиксели | 1280×1024 | |
| Цифровая частота кадров | 25 Гц/30 Гц/50 Гц | |
| Время запуска | 7s | |
| Цифровое видео | YUV420/YUV422/RGB888/RAW | |
| Алгоритм изображения | NUC/DRC/DNS/DDE/SFFC | |
| Без затвора | Поддерживается | |
| Отображение изображения | 10 Типов (Белый горячий / Лава / Железный Красный / Горячий Железный / Медицинский / Арктический / Радужная 1/Радужная 2 / Цветная / Черная горячая) | |
| Направление изображения | Горизонтальная/вертикальная/диагональная | |
| Цифровой зум | 1х/2х/4х/8х | |
| Яркость изображения | Автоматический/ручный | |
| Контраст изображения | Автоматический/ручный | |
| Режим компенсации | Учебное пособие | |
| Ретикулы | Поддерживается | |
| Функция системы | ||
| Режим сна | Поддерживается | |
| Настройка меню | Настраиваемый | |
| Язык меню | Китайский / английский | |
| Оффсетная калибровка | Поддерживается | |
| Клавиатуры | ≥4 ((Функции кнопок настраиваются) | |
| Вождение на OLED | Поддержка I2C, 16 битов/ 24 битов параллельный порт, datavalid и другие сигналы экрана диска Прямой привод Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A Поддерживает MIPI-сигналы дисплея и может напрямую управлять экраном IBOE VX039FHP-NH4. |
|
| Программное обеспечение ПК | ||
| Программное обеспечение | Модуль управления и видеодисплей | |
| Электрические | ||
| Стандартный внешний интерфейс | 50 пин:BP040SB-50-0114-B-R0 | |
| Интерфейс связи | TTL-232/USB | |
| Цифровой видеоинтерфейс | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE | |
| Компоненты расширения | USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| Электрический интерфейс | ||
| Напряжение питания | 2.7V ~ 5.3V | |
| Типичное потребление энергии | 1.2W@25Hz@23±3°C | |
| Механическая/объективная | ||
| Размер обнаженного ядра ((мм) | 38х39х28 | 68 на 69 на 30.2 |
| Масса ядра (в граммах) | 65±3 | 88.5±3 |
| Оптические линзы | Фиксированный фокус: 14 мм/19 мм/25 мм/35 мм | Фиксированный фокус: 50 мм/100 мм Моторизованная линза: 75 мм/100 мм/150 мм Непрерывный зум: 15 ~ 100 мм / 25 ~ 75 мм / 28 ~ 90 мм / 30 ~ 180 мм / 25 ~ 225 мм / 30 ~ 300 мм |
| Компоненты затвора | Необязательно | |
| Уровень защиты | IP67 ((Фронтальная линза) | |
| Приспособимость к окружающей среде | ||
| Операционная температура | -40°C~+70°C | |
| Температура хранения | -45°C~+85°C | |
| Влажность | 5% ~ 95%, неконденсирующий | |
| Вибрация | 5.35g, случайная вибрация, 3-осяная | |
| Влияние | Полусинусовая волна, 40 г / 11 мс, направление удара по оси х, 3 раза | 500 г@1 мс |
| Сертификация | ROHS2.0/REACH | |
Промышленное применение
Инфракрасный модуль обработки изображений iSE1212 широко используется в промышленном зрении, пожарной и спасательной деятельности, надзоре за безопасностью, наружном наблюдении, машинном зрении, потребительской электронике и т. д.
О SensorMicro
SensorMicro занимается предоставлением комплексных и профессиональных услуг, которые лежат в основе успеха наших клиентов на протяжении всего жизненного цикла проекта.Наша система обслуживания построена на ценностях надежности, оперативность и настраиваемость, гарантируя, что каждый клиент получает индивидуальную поддержку, соответствующую его уникальным бизнес-потребностям.
Часто задаваемые вопросы
Как правильно выбрать инфракрасный детектор?
Это зависит от реальных потребностей и применения ваших продуктов, и цена также является фактором, который необходимо учитывать.Вы можете выбрать инфракрасный детектор с низким разрешениемЕсли вам нужно очень четкое изображение для некоторых специальных целей, таких как дистанционное наблюдение, вы можете выбрать инфракрасный детектор высокого разрешения 1280x1024.
Как выбрать правильный псевдоцвет для термической визуализации?
- Серое белое лучше подходит для цели с небольшой разницей температуры
- Красный и синий лучше подходят для сцены, где нужно найти проблемные точки.
- Железный красный - стандартная цветовая палитра энергетической промышленности.
Примечание: независимо от того, какую палитру вы выберете, тепловая температура не изменится вообще.
Как выбрать подходящий инфракрасный тепловизор?
- Стандартные объективы могут поражать нормальные цели с соответствующим расстоянием
- Для телеобъектива, он подходит для целей, которые относительно маленькие и должны быть рассмотрены с большого расстояния
- Чтобы увидеть объекты на близком расстоянии, лучше широкоугольный объектив.
- Макрообъектив предназначен для наблюдения за очень маленькой мишенью с близкого расстояния, например, микросхем.
