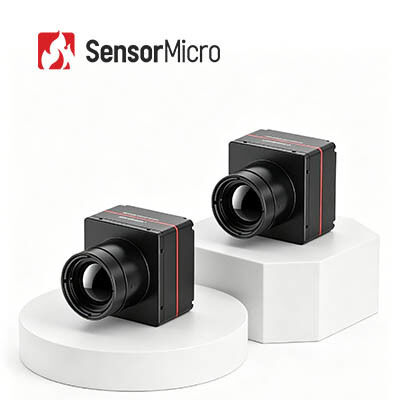

1280x1024 Разрешение 12μm Размер пикселя Модуль тепловой камеры для обнаружения дальнего радиуса действия

  • 1280x1024 Resolution 12μm Pixel Size Thermal Camera Module for Long Range Detection
Место происхождения Провинция Ухань, Хубэй, Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели iSE1212
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Разрешение 1280x1024/12 мкм NETD ≤ 30 мК
Спектральный диапазон 8~14 мкм Алгоритм изображения НУК/ДРК/DNS/DDE/SFFC
Цифровая частота кадров 25 Гц/30 Гц/50 Гц Цифровой зум 1X/2X/4X/8X
Выделить

Камера высокого разрешения инфракрасн термальная

,

Модуль камеры высокого разрешения OEM термальный
Оставьте сообщение
Характер продукции
OEM 1280x1024 / 12μm Модуль тепловой камеры с высоким разрешением
Обзор продукции
Высокая стабильность 1280x1024 / 12 мкм неохлажденный инфракрасный модуль для сверхчеткой термической визуализации

Ядро тепловой камеры iSE1212 оснащено самостоятельно разработанным большим массивом разрешения 1280x1024 с современным LWIR инфракрасным детектором размером 12 мкм.
Этот модуль термоизоляции повышает длинноволновую термоизоляцию, предлагая более чем вдвое большее разрешение датчика 640x480 ядер.Он обеспечивает обнаружение на большом расстоянии при сохранении широкого поля зрения, камера 640 с таким же фокусным расстоянием предлагает только половину поля зрения камеры 1280..

Основные особенности
  • Изображения высокой четкости с гладким визуальным изображением- Предоставляет мегапиксельные термоизображения с плавной, безотлагательной работой, более широкое поле зрения, больший угол покрытия, более большой диапазон обнаружения и улучшенные детали.
  • Бесотводная работа для тихого исполнения- При использовании не требуется калибровка затвора, что исключает заикание изображения, распространенное в традиционных конструкциях.
  • Богатый на функции и дружественный к интеграции- Поддерживает алгоритмы сверхвысокого разрешения, картинку в картинке, настраиваемый OSD, режим сна, калибровку одним щелчком мыши и совместимость с различными микро-OLED-дисплеями.Совместима с широким спектром оптических линз и расширенных компонентов для легкой вторичной разработки и гибкой интеграции системы.
Спецификации продукции
Модель iSE1212
Индикаторы инфракрасного детектора
Чувствительный материал VOx
Резолюция 1280×1024
Размер пикселя 12 мкм
Спектральная реакция 8μm ~ 14μm
Типичная NETD ≤ 30 мК
Обработка изображений
Эффективные пиксели 1280×1024
Цифровая частота кадров 25 Гц/30 Гц/50 Гц
Время запуска 7s
Цифровое видео YUV420/YUV422/RGB888/RAW
Алгоритм изображения NUC/DRC/DNS/DDE/SFFC
Без затвора Поддерживается
Отображение изображения 10 Типов (Белый горячий / Лава / Железный Красный / Горячий Железный / Медицинский / Арктический / Радужная 1/Радужная 2 / Цветная / Черная горячая)
Направление изображения Горизонтальная/вертикальная/диагональная
Цифровой зум 1х/2х/4х/8х
Яркость изображения Автоматический/ручный
Контраст изображения Автоматический/ручный
Режим компенсации Учебное пособие
Ретикулы Поддерживается
Функция системы
Режим сна Поддерживается
Настройка меню Настраиваемый
Язык меню Китайский / английский
Оффсетная калибровка Поддерживается
Клавиатуры ≥4 ((Функции кнопок настраиваются)
Вождение на OLED Поддержка I2C, 16 битов/ 24 битов параллельный порт, datavalid и другие сигналы экрана диска
Прямой привод Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A
Поддерживает MIPI-сигналы дисплея и может напрямую управлять экраном IBOE VX039FHP-NH4.
Программное обеспечение ПК
Программное обеспечение Модуль управления и видеодисплей
Электрические
Стандартный внешний интерфейс
50pin: BP040SB-50-0114-B-R0
Интерфейс связи TTL-232/USB
Цифровой видеоинтерфейс DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE
Компоненты расширения USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Электрический интерфейс
Напряжение питания 2.7V ~ 5.3V
Типичное потребление энергии 1.2W@25Hz@23±3°C
Механическая/объективная
Размер голого ядра (мм) 38х39х28 68 на 69 на 30.2
Масса голого ядра (г) 65±3 88.5±3
Оптические линзы Фиксированный фокус: 14 мм/19 мм/25 мм/35 мм Фиксированный фокус: 50 мм/100 мм
Моторизованная линза: 75 мм/100 мм/150 мм
Непрерывный зум: 15 ~ 100 мм / 25 ~ 75 мм / 28 ~ 90 мм / 30 ~ 180 мм / 25 ~ 225 мм / 30 ~ 300 мм
Компоненты затвора Необязательно
Уровень защиты IP67 ((Фронтальная линза)
Приспособимость к окружающей среде
Операционная температура -40°C~+70°C
Температура хранения -45°C~+85°C
Влажность 5% ~ 95%, неконденсирующий
Вибрация 5.35g, случайная вибрация, 3-осяная
Влияние Полусинусовая волна, 40 г / 11 мс, направление удара по оси х, 3 раза 500 г@1 мс
Сертификация ROHS2.0/REACH
Промышленное применение
Промышленное видениеПожарная и спасательная деятельностьОхрана безопасностиНаблюдение на открытом воздухеМашинное зрениеПотребительская электроника
Преимущества продукта
  • Диверсифицированный портфель продукции- Широкий спектр форматов продукции, включая инфракрасные детекторы, ядра камер и модули для удовлетворения различных требований к интеграции.
  • Богатое разнообразие продуктов- Многочисленные разрешения массива, размеры пикселей, волны и опции объектива обеспечивают большую гибкость для различных приложений.
  • Выдающиеся результаты- четкое изображение, компактный размер, низкое потребление энергии, высокая чувствительность и высокая надежность, предназначенные для работы в широком диапазоне экологических проблем.
  • Легкая интеграция- Многочисленные варианты интерфейсов облегчают интеграцию и позволяют быстро развиваться в различных областях применения.
Часто задаваемые вопросы
Как правильно выбрать инфракрасный детектор?
Это зависит от реальных потребностей и применения ваших продуктов, и цена также является фактором, который необходимо учитывать.Вы можете выбрать инфракрасные детекторы с более низким разрешением, такие как 120x90Если вам нужны очень четкие изображения для специальных целей, таких как дистанционный мониторинг, вы можете выбрать инфракрасные детекторы высокого разрешения 1280x1024.
Как выбрать правильный псевдоцвет для термической визуализации?
  • Серо-белый больше подходит для целей с небольшими температурными различиями
  • Красный и синий лучше подходят для сцен, где нужно найти проблемные точки.
  • Железный красный - стандартная цветовая палитра энергетической промышленности
Примечание: независимо от того, какую палитру вы выберете, показания тепловой температуры не изменятся.
Как выбрать подходящий инфракрасный тепловизор?
  • Стандартная линзаможет достигать нормальных целей на соответствующем расстоянии
  • ТелеобъективПодходит для целей, которые относительно малы и должны быть просмотрены на большом расстоянии.
  • Широкоугольные объективылучше для более детального просмотра объектов на близком расстоянии
  • МакрообъективДля наблюдения за очень маленькими целями на близком расстоянии, например, микросхем.
