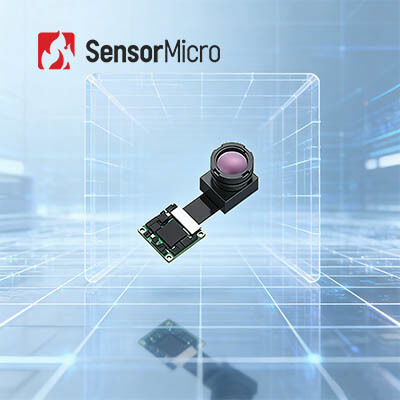

Неохлаждаемый сердечник тепловизионной камеры с разрешением 256×192 и шагом пикселя 12 мкм для измерения температуры -20℃~+550℃

  • Uncooled Thermal Camera Core with 256×192 Resolution and 12μm Pixel Pitch for -20℃~+550℃ Temperature Measurement
Место происхождения Провинция Ухань, Хубэй, Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели Мини212G2
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Разрешение 256×192 Шаг пикселя 12 мкм
Температурный диапазон -20℃~+550℃ Потребляемая мощность 330 мВт
Частота кадров Термография: 25 Гц, визуализация: 50 Гц Аналоговый видеоинтерфейс CVBS(PAL/NTSC)
Выделить

термальное ядр камеры 120x90

,

Uncooled ядр камеры LC160

,

Ядр камеры RoHS термальное
Оставьте сообщение
Характер продукции
Неохлажденное тепловое ядро камеры 256×192/12μm для измерения температуры
Обзор продукции

Этот компактный инфракрасный модуль включает в себя упаковку на уровне пластинки 256×192/12μm неохлажденный инфракрасный детектор.неохлаждаемый тепловой модуль Mini212G2 предназначен для легкой интеграции и вторичной разработкиОн имеет диапазон измерения температуры от -20°C до +550°C с точностью ±2°C или ±2%.

Основные особенности
  • Миниатюрный модуль с прямым тепловым изображением
    • Оснащенный собственноразработанным инфракрасным детектором 256×192/12μm
    • Ультракомпактный дизайн: размер 17×17 мм (PCBA), вес всего 4 г
    • Интегрированная панель обработки ИСП и передовые алгоритмы изображения
  • Точное обнаружение, гибкая конфигурация
    • Высокоточные измерения температуры с точностью ±2°C
    • Поддерживает измерение точки, площади и полного кадра
    • Доступно несколько вариантов объектива поля зрения
  • Богатые интерфейсы для легкой интеграции
    • Интерфейсы вывода цифрового видео USB2.0 / MIPI / DVP / BT.656 / LVDS
    • Полностью совместима с интерфейсами, соответствующими отраслевым стандартам
Спецификации продукции
Модель Mini212G2
Резолюция 256×192
Размер пикселя 12 мкм
Спектральная реакция 8 ~ 14 мкм
NETD ≤ 50 мК
Выходные данные 14 бит Raw
Скорость кадров Термография: 25 Гц, Изображение: 50 Гц
Режим фокусировки Не концентрируйтесь
Объектив (HFOV/FL) 17.5°/10 мм. 25°/7 мм. 56°/3.2 мм. 90°/2.1 мм.
Масса (г) 7.1 6.4 4 6.8
Размер PCBA (мм) 17х17
Цифровой видеоинтерфейс USB2.0 / MIPI / DVP / BT.656 / LVDS
Аналоговый видеоинтерфейс CVBS (PAL/NTSC)
Рабочее напряжение 3.3V±0.1V
Типичное потребление энергии 330 мВт
Диапазон измерения температуры -20°C~+550°C (-20°C~+150°C)
Точность измерения температуры Более ±2°C / ±2%
Операционная температура -40°C~+70°C
Влажность 5% ~ 85%
Температура хранения -45°C~+85°C
Сертификация RoHS 2.0 / Reach
Промышленное применение

Этот продукт предназначен для применения в AIoT, машинном зрении, промышленном зрении, мониторинге безопасности и ночном наблюдении:

  • АЛОТ:Интеграция в компактные устройства AIoT, включая умные бытовые приборы, носимые устройства и интеллектуальные экологические мониторы
  • Промышленное видение:Мониторинг промышленного оборудования в реальном времени, лазерная обработка и сценарии сварки, обнаружение полупроводников
  • Мониторинг безопасности:Выявление нелегальных проникновений и срабатывание сигнализации в режиме реального времени
О SensorMicro

Как ведущий мировой производитель и поставщик услуг инфракрасных детекторов, SensorMicro может похвастаться многолетним опытом в области инфракрасных тепловых изображений.Руководствуясь основной философией "SensorMicro, Sense More" и руководствуясь потребностями пользователей, мы стремимся раскрыть весь потенциал инфракрасной технологии, предоставляя высокопроизводительные продукты и профессиональные услуги клиентам по всему миру.

Часто задаваемые вопросы
В чем разница между низким освещением, активным инфракрасным изображением и тепловым изображением?

Низкое освещение:Требует естественного света и преобразует слабые изображения естественного света в улучшенные электронные изображения с помощью усилителей изображения.

Активный IR:Активно излучает инфракрасный свет и использует инфракрасные лучи, отражаемые мишенями.

Тепловое изображение:Не требует света и является пассивным инфракрасным ночным зрением, которое обнаруживает различия инфракрасного излучения между целями и сценами или различными частями объекта.Не влияет изменения окружающих условий освещения, ночью или даже в тумане, дожде и других суровых условиях.

Вы можете блокировать тепловые изображения?

В большинстве случаев, вы не можете блокировать тепловые изображения, однако инфракрасные лучи не могут проникать сквозь стены, а стекло может блокировать инфракрасные.Вы можете спрятаться за стеклом или стенами, чтобы блокировать тепловые изображения..
