384x288 Разрешение 12μm Размер пикселя Малое потребление энергии Тепловая камера Ядро для наблюдения

  • 384x288 Resolution 12μm Pixel Size Low Power Consumption Thermal Camera Core for Surveillance
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели МИКО412
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Тип Неохлаждаемый модуль камеры NETD ≤30мК/Ф1,0/25℃
Разрешение 384x288/12 мкм Постоянное потребление энергии ≤680 мВт при 5 В, 23±3 ℃
Частота кадров 25 Гц/30 Гц/50 Гц Масса 30,3±3г
Выделить

термальное ядр камеры 400x300

,

Термальным замечание камеры персонализированное ядром
Оставьте сообщение
Характер продукции

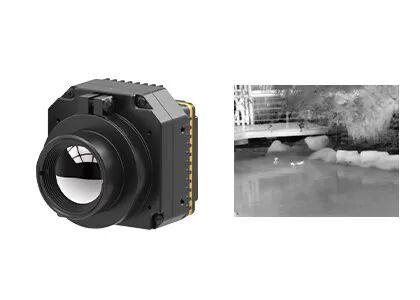

384x288 / 12 мкм тепловизионный модуль, интегрированный в тепловизионную камеру для наблюдения
Обзор продукта

Ультракомпактный инфракрасный модуль MICO412 оснащен инфракрасным детектором с разрешением 384×288, несколькими вариантами оптических объективов, платой обработки изображений и прочной конструктивной рамой. Он передает аналоговое или цифровое видео на серверные платформы для интеграции. Благодаря большему массиву MICO412 удовлетворяет различные потребности разных клиентов.

Мы являемся поставщиком инфракрасных детекторов, датчиков и OEM-модулей тепловизионных камер с более чем 10-летним опытом работы в индустрии инфракрасной тепловизионной визуализации. Наша профессиональная команда послепродажного обслуживания предоставляет клиентам своевременную поддержку и решения.

Основные характеристики
  • Бюджетное и энергоэффективное решение
    • Оснащен разработанным собственными силами инфракрасным детектором 384×288/12 мкм, изготовленным по технологии wafer-level, что обеспечивает явное ценовое преимущество
    • Интегрирован со специализированным ASIC-чипом для высокой энергоэффективности
  • Оптимизированные SWaP
    • Ультракомпактный размер: всего 22,2×22,2×27,2 мм (без объектива)
    • Легкий вес: всего 30,3±2 г
    • Низкое энергопотребление: 680 мВт
  • Простая разработка и быстрая интеграция
    • Обеспечивает нативный аналоговый или цифровой видеовыход, поддерживающий стандарты CVBS/USB/MIPI — дополнительная разработка не требуется
    • Простота монтажа с минимальными усилиями по проектированию конструкции
Технические характеристики продукта
Модель MICO412
ИК-детектор Чувствительный материал: VOx
Разрешение: 384×288
Размер пикселя: 12 мкм
NETD: ≤30 мК/F1.0/25℃
Спектральный отклик: 8~14 мкм
Оптический объектив Фокус/F#: 4,8/F1.0 | 9,1 мм/F1.0 | 13 мм/F1.0
Угол обзора: 51°(Г)×39°(В) | 28,4°(Г)×21,5°(В) | 20°(Г)×15°(В)
Дальность обнаружения (8 пикселей) 99 м (человек ростом 5 футов 11 дюймов)
360 м (транспортное средство 4 м × 3 м)
Тип Неохлаждаемый с фиксированным фокусом, атермальный: первая герметизация/покрытие объектива IP67
Обработка изображений Аналоговое видео: PAL (по умолчанию) / NTSC
Цифровое видео: USB/MIPI
Частота кадров: 25 Гц/30 Гц/50 Гц
Время запуска: ≤6 с
Алгоритм изображения: NUC/DRC/DNS/DDE/SFFC
Псевдоцвета 11 типов - настраиваемые
Электрический интерфейс Стандартный внешний интерфейс: 3-контактный разъем (A1251-WV-S-3P) | 9-контактный разъем (A1251-WV-S-9P) | 26-контактный разъем (DF56C-26S-0.3V-51)
Видеоинтерфейс: CVBS | USB | MIPI
Источник питания Напряжение питания: DC: 5 В ~ 24 В
Стабильное энергопотребление: ≤680 мВт при 5 В, 23±3℃
Механические характеристики Размеры: 22,2 мм × 22,2 мм × 27,2 мм (Д × Ш × В)
Вес: 30,3±3 г
Приспособляемость к окружающей среде Рабочая температура: -40℃ ~ +70℃
Температура хранения: -45℃ ~ +85℃
Влажность: 5% ~ 95%, без конденсации
Вибрация: Случайная вибрация, 5,35 г среднеквадратичного значения, 3 оси
Удар: Полусинусоида, 40 г/11 мс, 3 оси, 6 направлений
Сертификация RoHS2.0/Reach
Промышленные применения

Тепловизионный модуль MICO412 широко используется в системах безопасности и мониторинга, на открытом воздухе, при спасательных операциях правоохранительных органов, при пожаротушении и спасении, в системах помощи водителю (ADAS) и т. д.

Наша линейка продуктов
  • Богатое разнообразие продуктов: Множество комбинаций разрешений массива, размеров пикселей, волновых диапазонов и вариантов объективов обеспечивают большую гибкость для различных применений.
  • Выдающаяся производительность: Четкое изображение, компактный размер, низкое энергопотребление, высокая чувствительность и высокая надежность — разработаны для работы в широком диапазоне условий окружающей среды.
  • Простая интеграция: Множество вариантов интерфейсов делают интеграцию простой и обеспечивают быструю разработку в различных областях применения.
Часто задаваемые вопросы
Как работает неохлаждаемый микроболометр с фокальной плоскостью?

Используя принцип инфракрасного теплового эффекта, неохлаждаемый инфракрасный детектор преобразует энергию инфракрасного излучения в тепловую энергию с помощью материала, поглощающего инфракрасное излучение, так что температура чувствительного материала увеличивается. Затем определенный физический параметр чувствительного материала соответствующим образом изменяется и преобразуется в электрический сигнал или сигнал видимого света посредством определенного механизма преобразования, разработанного для реализации обнаружения объекта.

В чем преимущество неохлаждаемого инфракрасного детектора?

Неохлаждаемый инфракрасный детектор с фокальной плоскостью не требует устройства Integrated Dewar Cooler Assembly (IDCA) и может работать при комнатной температуре. Он обладает такими преимуществами, как быстрый запуск, низкое энергопотребление, малый размер, легкий вес, длительный срок службы, низкая стоимость и т. д. Хотя чувствительность неохлаждаемого инфракрасного детектора с фокальной плоскостью уступает охлаждаемым инфракрасным детекторам, после многих лет разработки его соотношение цены и качества стало явно лучше, чем у охлаждаемых детекторов, что открывает более широкие перспективы применения.
