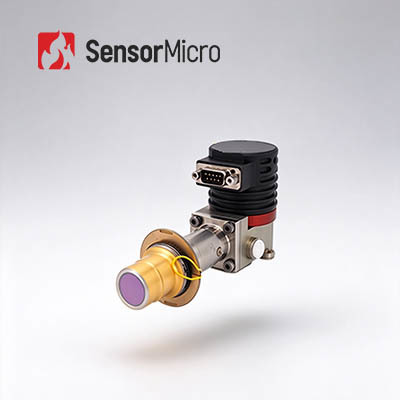

  • T2SL 640x512 15μm LWIR Cooled Infrared Detector Integrated Dewar Cooler Assembly
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели C615S
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Разрешение 640x512 Шаг пикселя 15 мкм
Размер 142x58,5x71 мм Масса ≤570 г
Макс. Частота кадров 220 Гц Спектральный диапазон 7,7~9,4 (ДВ)
Выделить

Детектор T2SL LWIR ультракрасный

,

детектор 8W LWIR ультракрасный
Оставьте сообщение
Характер продукции
T2SL 640×512 / 15 мкм LWIR инфракрасный детектор с интегрированным блоком охлаждения Дьюар

Интегрированный блок охлаждения C615S LWIR представляет собой охлаждаемый инфракрасный детектор на основе сверхрешетки типа II (T2SL). Это интегрированный блок детектора и охладителя (IDCA) с разрешением 640×512 / 15 мкм, разработанный для высокопроизводительных длинноволновых инфракрасных (LWIR) диапазонов 7,7–9,4 мкм.

Благодаря высокой устойчивости к песку, пыли и помехам от бликов, он хорошо подходит для сложных сценариев, таких как обнаружение транспортных средств в песчаных бурях, обнаружение судов с отражениями от водной поверхности и обнаружение воздушных целей над облаками.

Основные характеристики
Длинноволновое обнаружение, невосприимчивость к помехам
  • Сильная проникающая способность в песке и пыли, адаптивность к сложным условиям
  • Не подвержен влиянию бликов от яркого солнечного света или отражений от водной поверхности
  • Улучшенная способность обнаруживать низкотемпературные объекты
Технология T2SL — лидер отраслевых тенденций
  • Более высокая квантовая эффективность с превосходной чувствительностью
  • Низкий уровень шума и отличное отсутствие неоднородности
Высокая универсальность, стабильные поставки
  • Настраиваемое число F
  • Стабильное качество при массовом производстве
Технические характеристики продукта
Модель Охлаждаемый инфракрасный детектор C615S LWIR
Чувствительный материал T2SL
Разрешение 640×512
Размер пикселя 15 мкм
Спектральный отклик 7,7 мкм ± 0,2 мкм ~ 9,4 мкм ± 0,3 мкм
Режим работы Снимок; режимы интеграции ITR/чересстрочная развертка и биннинг; режим окон; защита от пересвета
Емкость заряда ITR: 12,22 Ме⁻ / 6,67 Ме⁻
Чересстрочная развертка и биннинг: 24,44 Ме⁻ / 13,33 Ме⁻
Динамический диапазон ITR: ≥ 76 дБ
Чересстрочная развертка и биннинг: ≥ 77 дБ
Выходной канал 4; до 22,5 МГц на выход
Макс. частота кадров 220 Гц
Типичный NETD 25 мК (F2 ITR)
22 мК (F2 чересстрочная развертка и биннинг)
Эффективная частота пикселей ≥ 99,5%
Неоднородность отклика ≤ 8%
Конфигурируемый криокулер RS058F
Стабильное энергопотребление (23 °C) ≤ 8 Вт
Макс. энергопотребление (71 °C) ≤ 20 Вт
Источник питания 24 В постоянного тока
Время охлаждения (23 °C) ≤ 5 мин 30 с
Максимальный размер (мм) 148 × 58,5 × 71
Вес (г) ≤ 570
Рабочая температура -45 °C ~ +71 °C
Промышленные применения

Охлаждаемый ИК-детектор C615S LWIR широко используется во многих областях, таких как неразрушающий контроль (NDT), мониторинг окружающей среды, дальнее наблюдение и научные исследования.

Часто задаваемые вопросы
1. Что такое NETD?

NETD означает «разница температур, эквивалентная шуму». Это мера того, насколько хорошо тепловизионный детектор может различать очень малые различия в тепловом излучении на изображении. NETD обычно выражается в милли-Кельвинах (мК). Как правило, чем ниже значение NETD, тем выше тепловая чувствительность.

2. Что такое SWaP3?

SWaP3 означает размер, вес, энергопотребление, производительность и цену. Это указывает на тенденцию развития технологий в инфракрасной промышленности.

3. Что такое DRI?

DRI обычно относится к расстоянию обнаружения, распознавания и идентификации тепловизионной системы. Это важный параметр для оценки производительности тепловизионной системы.
